Фундамент из труб металлических своими руками

Делаем фундамент из металлических труб правильно

Изготовление фундамента из металлических труб

Самостоятельное строительство зданий различного назначения – дело ответственное. Прежде чем приступить к процессу, необходимо всесторонне изучить его особенности, подготовить необходимое оборудование, материалы и инструменты. Сегодня поговорим подробнее о том, как изготовить фундамент из труб металлических своими руками.

  • Виды столбчатых оснований и их особенности
  • Технология монтажа металлического фундамента из трубы
  • Разметка мест установки опор
  • Изготавливаем углубления под трубы
  • Монтаж труб в углубления
  • Армируем внутреннюю полость труб
  • Бетонирование опор
  • За что ценят фундамент из труб

Виды столбчатых оснований и их особенности

Множество различных видов фундаментов ставит перед новоявленными строителями проблему сложного выбора. Лучшим сочетанием простоты изготовления и надежности обладают столбчатые фундаменты. В настоящее время в строительстве применяют следующие их виды:

Виды столбчатых фундаментов

  1. Столбчатый кирпичный фундамент представляет собой частично заглубленные в грунт опоры квадратного сечения, изготавливаемые из стандартного строительного кирпича. Достоинствами данного вида являются доступность по используемым материалам и простота монтажа, что делает их достаточно распространенными в частном строительстве. Недостатком данного варианта является низкая несущая способность кирпичных столбиков, что ограничивает их использование строительством легких одноэтажных строений, таких как беседки, веранды и террасы, дачные домики.
  2. Столбчатый фундамент из фундаментных блоков более совершенен. Его изготавливают из отдельных опор прямоугольного сечения. Основным материалом, как следует из названия, служат небольшие бетонные блоки, приобретаемые на специализированных строительных площадках или изготавливаемые самостоятельно. В отличие от кирпичного варианта данный вид обладает большей прочностью, что способствует установке его под одноэтажные дома, изготавливаемые по каркасной технологии.
  3. Столбчатый фундамент из труб металлических может быть отнесен как к столбчатому, так и к свайному виду фундаментов. Для его изготовления используются стальные трубы достаточно большого диаметра, заглубленные в грунт на 1,5 метра и более. Высокой прочности опор и защиты их от коррозионного воздействия достигают дополнительным бетонированием внутренней полости, о чем более подробно будет изложено ниже.

Изготавливая столбчатый фундамент из металлических труб своими руками, а также другие виды оснований следует помнить следующие правила:

  • Суммарная несущая способность всей опоры строения складывается из несущей способности каждого элемента, рассчитанного исходя из используемых материалов, глубины залегания, особенностей почвы в конкретном месте проведения строительных работ;
  • Трубы под фундамент необходимо располагать с шагом, не превышающим 2,5 метра. Обязательно наличие опор под местами сопряжения несущих стен и перегородок, а также под несущими перегородками с указанным выше интервалом установки.

к оглавлению ↑

Технология монтажа металлического фундамента из трубы

В том случае, если вы решите установить дом на трубах вместо свай винтовых или забивных, следует предварительно рассчитать необходимую длину и диаметр опор, и глубину их установки. На данные параметры оказывают влияние следующие характеристики:

  • Глубина расположения подземных вод;
  • Вид грунта, расположенный в месте проведения строительных работ на различной глубине;
  • Расчетная масса всего строения, представляющая собой сумму веса материала каркаса дома, материала перекрытий, крыши с кровлей, отделочных материалов стен снаружи и изнутри, а также примерный вес всей мебели и бытовой техники, предполагаемых к установке.

Монтаж металлических опор

Перед тем, как начать изготавливать столбчатый фундамент из труб железных или пластиковых следует определиться и с необходимым количеством опор. Для этого подсчитанную массу всего строения необходимо разделить на несущую способность сваи того или иного диаметра необходимой длины, округлив полученное число в большую сторону.

Следующий подготовительный этап – расчет оптимального расстояния, на которое должны устанавливаться сваи из труб. Для этого необходимо участь, что под каждым углом дома и местом врезки перегородок в наружные стены должна стоять отдельная опора. Шаг расстановки остальных определяется делением суммарной длины несущих стен на требуемое количество опор.

Выполнив все предварительные расчеты можно перейти непосредственно к монтажным работам, изготавливая фундамент на металлических трубах для бани или другого типа строений.

Разметка мест установки опор

Начинают размечать фундамент на металлических трубах своими руками с территориальной разметки фундаментного поля. Для этого определяют место расположения будущей постройки и ее ориентацию по сторонам света. Лучше это сделать на плане местности, изобразив на нем все имеющиеся постройки, ограждения, соседние участки. Это необходимо для учета требуемых строительными и противопожарными правилами расстояний до объектов.

С поверхности почвы удаляют верхний слой и, по возможности, выравнивают площадку с помощью строительной техники. В углах будущего строения устанавливают прочные колья и натягивают между ними по сторонам прямоугольника прочный капроновый шнур. По ним с предварительно рассчитанным шагом выкапывают неглубокие ямки под трубные сваи для фундамента. Не забудьте аналогичные углубления сделать и в углах дома и в местах примыканий перегородок к стенам.

Изготавливаем углубления под трубы

Для лучшего и более надежного расположения, сваи из труб своими руками установить следует как можно более вертикально на заданную глубину. При этом диаметр углубления в почве должен быть максимально приближен к диаметру самой опоры, что достигается правильным подбором бурового инструмента. В последующем этот аспект будет способствовать более длительной работе опоры в грунте.

Бурить отверстия в почве можно двумя способами – механическим и ручным. Если вы хотите сделать фундамент из железных труб своими руками, затратив минимальное количество финансовых средств, лучше воспользоваться ручным садовым буром или мотобуром. Первый инструмент представляет собой радиально рассеченный диск, закрепленный на длинной трубчатой опоре, оснащенной в верхней части поперечной рукояткой.

Бурение углублений под трубы

Второй инструмент доступен для аренды в специализированных прокатных строительных фирмах. Для разового использования приобретать его экономически не выгодно. Мотобур может пригодиться и в некоторых последующих работах на участке, например, при установке забора, посадке деревьев или кустарников.

При наличии свободных финансовых средств и желании ускорить монтаж фундамента из труб можно воспользоваться услугами строительных буровых установок, изготовленных на базе тех или иных автомобилей. В этом случае профессионалы помогут качественно и правильно изготовить отверстия в почве с необходимыми параметрами. Аренда специализированной строительной техники неизбежно приведет к росту бюджета всего строительства.

Монтаж труб в углубления

Продолжаем строить фундамент из труб своими руками. В предварительно пробуренные тем или иным образом отверстия необходимо установить наши опоры. Каждая труба для свайного фундамента должна быть заглублена на необходимый уровень. Так как диаметр шурфа равен диаметру стальной рубашки для сваи или даже немного меньше ее, для монтажа может потребоваться приложить определенное усилие.

Монтаж труб в углубления в земле

Для решения данной проблемы можно поступить следующим образом. Изготавливая фундамент на трубах своими руками, пробурите отверстия в почве диаметром, превышающим диаметр труб. Легко заглубленные опоры выставьте вертикально с помощью уровня, а зазор до края ям заполните чистым речным песком и тщательно утрамбуйте его с предварительным увлажнением. Это позволит изготовить фундамент из труб с минимальными затратами физических сил.

Не зависимо от способа установки, дно стальной опалубки для опор дома необходимо отсыпать слоем песка толщиной 10-15 см.

Армируем внутреннюю полость труб

Для придания фундаменту из труб максимальной прочности его необходимо армировать. Для этого используют стальные стержни диаметром 12-16 мм. Длина их должна быть на 0,2 метра больше длины труб. Это необходимо для того, чтобы стержни были частично углублены в грунт и частично выступали над их верхним краем.

Для надежности армирующий пояс можно изготовить сварным с несколькими поперечными перемычками. Монтаж его в этом случае будет проблемным из-за увеличения общей массы конструкции, но прочность опоры увеличится в несколько раз. Благодаря армированию металлический фундамент получает жесткость не только снаружи, но и изнутри.

Бетонирование опор

Нельзя получить фундамент из труб без использования бетонной заливки внутренних полостей. Для этого используют стандартную смесь на основе цемента марки М500 и гранитного или известнякового щебня. Сделать его можно порционно с помощью электрической бетономешалки или приобрести необходимое количество готовой смеси.

Бетонирование металлических опор

Получить фундамент из металла с максимальными характеристиками позволяет применение специального инструмента – бетонного вибратора. Он представляет собой источник вибраций и сердечник, заглубляемый в бетонную заливку. Благодаря использованию данного помощника значительно увеличивается плотность смеси, удаляются воздушные полости.

После заливки полостей труб бетоном их необходимо защитить от прямого солнечного света и оставить на несколько недель для приобретения необходимой прочности. После этого, при необходимости, оголовки каждой опоры можно соединить в общую жесткую конструкцию с помощью специальной обвязки – ростверка.

За что ценят фундамент из труб

Мы подробно рассказали о том, как сделать фундамент из труб самостоятельно с минимальными затратами. Чем же данный вид оснований пришелся по вкусу именно непрофессиональным строителям?

Фундаменты из стальных труб, в отличие от других видов столбчатых оснований, оптимально сочетает в себе простоту установки и прочность. Из всех перечисленных выше видов, данный является наиболее долговечным, несложным в изготовлении и доступным по используемым материалам.

Stroyobzor.info

Stroyobzor.info — на сайте представлено полное описание строительных материалов, применяемых как при малоэтажном, так и в промышленном строительстве

  • Главная
  • Карта сайта
  • Материалы
    • Нулевой цикл
      • Сваи
      • Кирпич, камень, блоки
      • Бетон, раствор, цемент, добавки
      • Сыпучие материалы
      • ЖБИ
      • Арматура строительная
      • Фундамент
    • Для каркаса
      • Окна
      • Двери
      • Заборы и ограждения
      • Метизы, крепеж
      • Листовые
    • Фасад
      • Фасадные материалы
      • Системы водоотвода
      • Пиломатериалы
    • Отделка
      • Изоляционные материалы
      • Отделочные
      • Герметик
      • Плитка
    • Крыша
      • Кровля
      • Навесы и козырьки
    • Вентиляция
    • Отопление
  • Обратная связь
  • О сайте

Фундамент из металлических труб своими руками

Выбор металлических опор в качестве основы для дома позволяет значительно сократить объем земляных работ, материалов и, следовательно, сметную стоимость строительства. Такой фундамент следует возводить только после ознакомления с правилами проведения работ, а также рекомендациями об его обустройстве.

Столбчатое основание — плюсы и минусы

Для того, чтобы определиться, подойдет ли столбчатое основание для дома, необходимо изучить его особенности. Основными преимуществами такого типа фундамента являются:

  • Низкая стоимость.
  • Простота его устройства.
  • Устойчивость к промерзанию почвы в холодное время года.
  • Низкая вероятность затопления дома за счет возвышения его основания.
  • Короткие сроки проведения работ.
  • Простота подвода коммуникаций.

Сделать столбчатый фундамент можно в сжатые сроки без применения специальной техники. За счет небольшого количества материалов его стоимость значительно уменьшается. Трубчатый фундамент менее подвержен промерзанию почвы. Если правильно выполнить расчеты и заложить трубы ниже промерзания земли, то такая конструкция будет максимально устойчивой. Несмотря на такие преимущества, следует учесть недостатки этого типа опоры:

  • Невозможность устройства подвала.
  • Низкая прочность.
  • Невозможность установки на подвижных грунтах.

Столбчатый фундамент подходит для возведения легких построек: одноэтажных дачных домиков, беседок, теплиц.

Если же проектируется многоэтажное строение, то от такого типа основания следует отказаться. Масса столбчатого фундамента недостаточная для того, чтобы удерживать тяжелую конструкцию.

Необходимо учесть, что столбчатый фундамент нельзя устанавливать на болотистых или пучинистых грунтах. Со временем столбики выдавливаются из земли.

Чтобы разобраться, как правильно сделать столбчатое основание для дома из металлических труб, необходимо более детально ознакомиться с его устройством.

Столбчатый фундамент из металлических труб является отличным вариантом для легкой конструкции, например, деревянного дома. Его основой являются металлические трубы, которые легко забивать в заранее пробуренные скважины. Нередко выбор жителей дачных участков останавливается именно на таком фундаменте.

Рекомендации по обустройству фундамента

При устройстве фундамента из металлических труб нужно воспользоваться несколькими рекомендациями:

  • Выполнять защиту металла от коррозии. Это продлит срок службы строения.
  • Строительство дома начинать только после застывания бетона (приблизительно через 1 неделю).
  • Работы проводить в теплое время года. Нужно успеть до начала заморозков.
  • Делать обвязку труб после их установки. За счет этого вес дома равномерно распределяется на все опоры.

Необходимо помнить о выборе способа установки труб в зависимости от климатической зоны. Если грунт непучинистый и сухой, то достаточно длины свай 0,8 м. На неустойчивых грунтах нужно обязательно учесть глубину промерзания почвы. Длина трубы в таком случае может быть около 1,5 м.

Диаметр труб

Основным материалом для проведения работ является металлическая труба. Ее диаметр зависит от способа монтажа. Первый способ подразумевает устройство песчано-гравийной подушки, а второй – ее отсутствие.

В первом случае на дне скважины устраивается песчано-гравийная подушка, на которую устанавливается труба диаметром 150-200 мм.

Второй вариант заключается в монтаже трубы на 0,5 м ниже дна скважины. Для этого способа используются трубы 200-250 мм. Но есть возможность использования 2 или 3-х труб, имеющих меньший диаметр, вместо одной.

При установке 2-3-х труб вместо одной необходимо выдерживать расстояние между ними не менее 50 мм.

При выборе труб необходимо обратить внимание на защиту материала, из которого они изготавливаются. Существуют варианты с покрытием, устойчивым к враждебной среде. Но такой вариант обойдется намного дороже, чем приобретение обычного металла с дополнительным антикоррозионным средством.

Необходимые материалы и инструменты

Помимо труб для создания столбчатого фундамента понадобятся такие материалы:

  • Деревянные доски, бруски для опалубки.
  • Саморезы по дереву (Как правильно подобрать саморезы читайте тут).
  • Цемент марки М500.
  • Щебень (Полную информацию об удельном весе и плотности щебня читайте тут) .
  • Арматура.
  • Веревка.

Цемент марки М500 отличается высокой прочностью, поэтому в строительстве фундамента отдается предпочтение именно этому материалу.

Как правильно подобрать цемент читайте здесь.

Для выполнения работ никак не обойтись без таких инструментов:

  • Бура садового.
  • Лопаты.
  • Строительного уровня.
  • Шуруповерта.

Для рытья скважин предпочтительнее применять садовой бур, что значительно облегчит проведение работ. Но вырыть ямы можно и ручным способом.

Как самостоятельно изготовить ручной бур читайте здесь.

Фундамент из металлических труб своими руками. Пошаговая инструкция

После подготовки необходимых материалов можно приступать к устройству фундамента. Необходимо следовать инструкции:

  • Выполнить расчет основания.
  • Сделать разметку.
  • Пробурить скважину.
  • Зафиксировать трубу.
  • Залить бетоном.
  • Соединить столбы.

Возводить фундамент без предварительных расчетов нельзя. Работать нужно только согласно проекту. Столбы должны быть достаточной толщины, чтобы могли выдержать нагрузку дома. На пучинистых грунтах столбики могут вытесняться, что приведет к деформации грунта.

Для избегания деформации грунта столбики должны иметь конусообразную форму. Это придает опоре большую площадь и предотвращает выталкивание.

Разметка

Начинается с очистки территории от сорняков и разглаживания грунта. Затем расставляются колышки, между которыми натягивается веревка. На плане местности можно изобразить все постройки. Это поможет правильно расположить строения относительно друг друга.

Под расположенными колышками выкапываются скважины. Для этого используется садовой бур. Диаметр отверстия должен быть на 60 мм больше диаметра трубы. Глубина скважины делается на 20 мм больше длины трубы.

Фиксация трубы

На дно скважины засыпается песок, хорошо утрамбовывается. На такую песчаную подушку устанавливается подготовленный столб. Пространство между стенками скважины и трубы заполняется оставшимся песком. Затем нужно утрамбовать его, увлажняя водой. Такая установка обеспечивает прочный монтаж опор.

Существует еще один метод установки опор: скважины делаются меньшего размера, чем диаметр столбов. Это приводит к тому, что опоры нужно вдавливать в землю с небольшим усилием. Такой способ не позволяет установить столбики максимально ровно, поэтому лучше использовать первый вариант.

Заливка

Заливка производится только после ровной установки труб. Для этого готовится бетонная смесь из цемента марки М500. Затем раствор заливается небольшими порциями в трубу. Необходимо постоянно протыкать залитый раствор металлическим стержнем, для избегания появления в нем воздушных прослоек. Значительно упростить проведение работ поможет бетонный вибратор, который позволяет сократить время на увеличение плотности раствора.

Когда трубы полностью заполнены раствором, работа оставляется на просушку не менее, чем на 7 дней. Необходимо обеспечить опорам защиту от солнечного света.

Как самостоятельно приготовить бетон читайте в этой статье.

Ростверк

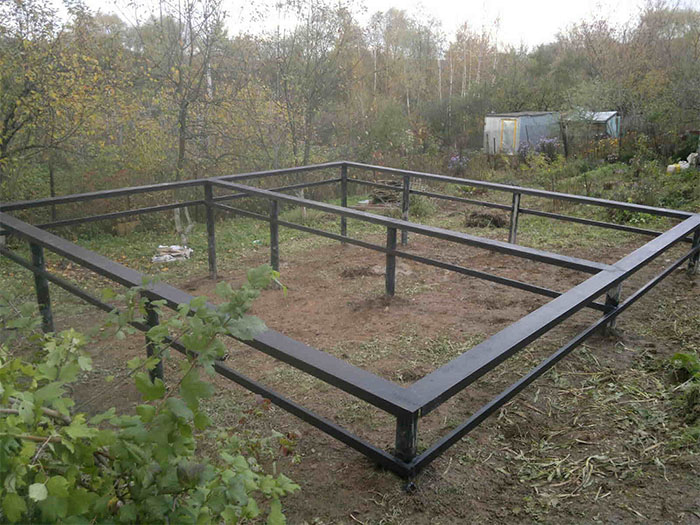

После этого нужно будет соединить трубы. Для этого чаще всего используются железобетонные конструкции (ростверк). Это обязательный этап работ, ведь такая обвязка труб позволяет увеличить жесткость конструкции.

Для создания ростверка для фундамента из металлических труб необходимо:

  • Сделать опалубку из досок.
  • Уложить пленку.
  • Проложить арматуру.
  • Залить бетон.

Ростверк для фундамента может быть трех типов: располагаться на земле, над землей или быть погруженным в землю. Первый вариант подходит тем, кому нужно защитить жилище от затоплений. Но этот вариант наиболее сложный, поэтому ему нужно уделить особое внимание.

Для опалубки используются ровные доски, которые крепятся к трубам на 10 см над землей. Опалубка должна идеально ровно прилегать к столбам. Сначала между столбами устанавливаются направляющие. Перпендикулярно им прибиваются бруски (по высоте желаемого ростверка). Параллельно направляющим доскам к брускам присоединяются боковые щиты.

Чтобы защитить раствор от протеканий, доски накрываются полиэтиленовой пленкой. Перед заливкой бетона на опалубку укладывается арматура. Затем замешивается раствор, заливается ⅓ часть, проштыковывается залитый слой для удаления воздушных прослоек. После этого заливается оставшийся бетон.

Советы профессионалов

Для получения качественной опалубки профессионалы советуют придерживаться нескольких советов:

  • Песок для строительства необходимо просеивать, для избегания попадания мусора в скважину.
  • Чтобы защититься от появления трещин нужно поливать бетон водой в течение 3-х дней после застывания.
  • Вместо использования антикоррозионных средств можно воспользоваться рубероидом, которым оборачиваются трубы.
  • Избежать растрескивания бетона можно одним способом – установкой ростверка. Это позволит равномерно распределить нагрузку.
  • Использовать хорошие доски для опалубки, иначе она будет прогибаться под тяжестью бетона.

Эта статья поможет избежать грубых нарушений во время строительства фундамента, что увеличит долговечность строения. Более наглядно об устройстве фундамента можно ознакомиться в этом видео. Представлена подробная инструкция по возведению столбчатого фундамента.

Фундамент из труб металлических

  1. Фундамент из простых металлических труб (как правильно сделать).
  2. Преимущества столбчатого фундамента.
  3. Особенности закладки опор из труб.
  4. Расчет количества столбов основания.
  5. Выполнение работ по закладке столбчатого фундамента.
  6. Рекомендации по возведению основания из труб.
  7. Фундамент из металлических труб своими руками.
  8. Разновидности столбчатых оснований.
  9. Металлические опоры.

Фундамент из простых металлических труб (как правильно сделать).

Столбчатый тип фундамента применяют при частном строительстве на загородных и дачных участках. Для возведения деревянного или каркасного одноэтажного дома, бани, гаража, хозяйственных построек, стационарных ограждений подойдет фундамент из простых металлических труб.

Такой метод формирования опор позволяет уменьшить объем земляных работ, сэкономить средства на количестве бетона и сооружении опалубки. Оптимальны выбор диаметра и количества столбов дает возможность значительно сократить сметную стоимость и сроки строительства.

Преимущества столбчатого фундамента.

Столбчатое основание отличается простотой и скоростью производства работ. Установка несущих столбов не требует привлечения тяжелой техники для рытья котлована или траншеи. Бетон для заполнения опалубки можно приготовить на участке в небольшом миксере и выполнить заливку самостоятельно.

Фундамент из труб металлических своими руками.

Фундамент из труб является разновидностью столбчатого основания и закладывается по общим правилам установки несущих опор. Такой метод обеспечивает точную геометрию столбов, что гарантирует равномерное распределение внутренних нагрузок. Гладкая наружная поверхность несъемной опалубки помогает противостоять силам, которые возникают во время зимнего пучения почвы.

Столбы формируют из труб, которые плотно вгоняют в грунт и заполняют бетоном. Для распределения постоянной и временной нагрузки на все столбы равномерно, их связывают ростверком. Надежная конструкция ростверка снижает риск опрокидывания строения из-за пучения грунта.

Особенности закладки опор из труб.

Ограничением для столбчатого основания является значительный вес постройки. Использование металлических труб позволяет увеличить несущую способность фундамента. Металлический корпус защищает бетонный столб от проникновения влаги и разрушения. Такие столбы не требуют дополнительного армирования.

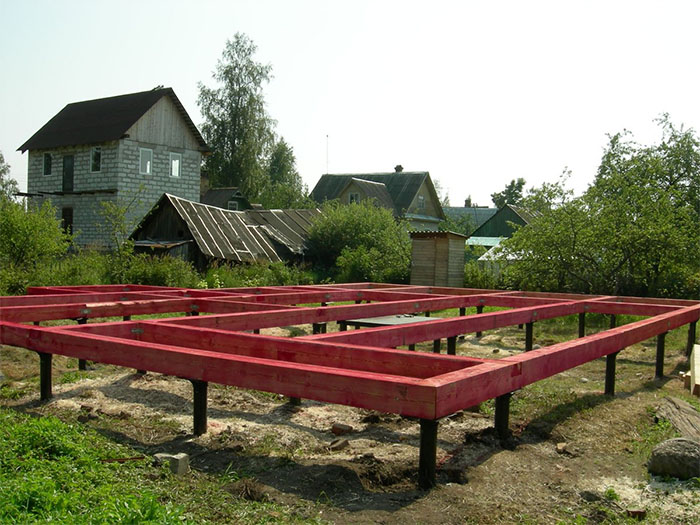

Свайный фундамент металлических труб.

В зависимости от веса постройки, климатической зоны, состава и влажности грунта на строительной площадке, существует два способа установки металлических опор в качестве столбчатого фундамента. мелкозаглубленный и заглубленный.

На сухих непучинистых грунтах глубина закладки не превышает 0,8 м. Опоры вдавливают в скважины меньшего диаметра, заливают бетоном и обвязывают металлическим швеллером или деревянным брусом на расстоянии 30–40 см от земли.

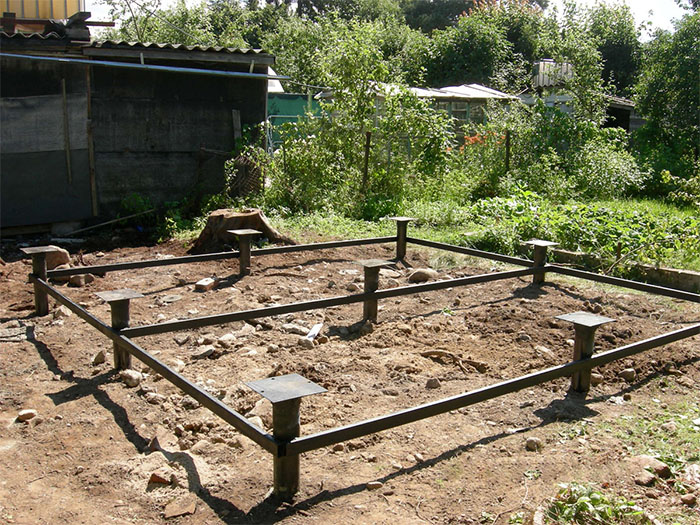

Фундамент из металлических труб для веранды.

Важно! На площадках с высоким залеганием водоносных слоев и неустойчивым грунтом типа мелкого песка, супесей (смесь песка и глины), суглинков, глины, несущие столбы необходимо заглублять ниже отметки промерзания почвы. В средней полосе эта отметка составляет 1,2–1,5 м.

Скважины бурят на глубину 1,8 м диаметром, который превышает размер несъемной опалубки. На дно ямы засыпают крупнозернистый песок и вставляют металлическую трубу, которую заливают бетоном. Бетон пропитывает песчаную подушку, образуя устойчивое основание.

Расчет количества столбов основания.

Чтобы заложить фундамент из простых металлических труб, необходимо определить несущую способность грунта и выполнить расчет предполагаемых нагрузок на основание. Но вначале, необходимо вычислить площадь одной опоры: при диаметре трубы 30 см, она составит примерно 700 см2.

Читать еще:  Какой фундамент нужен для дома из пеноблоков

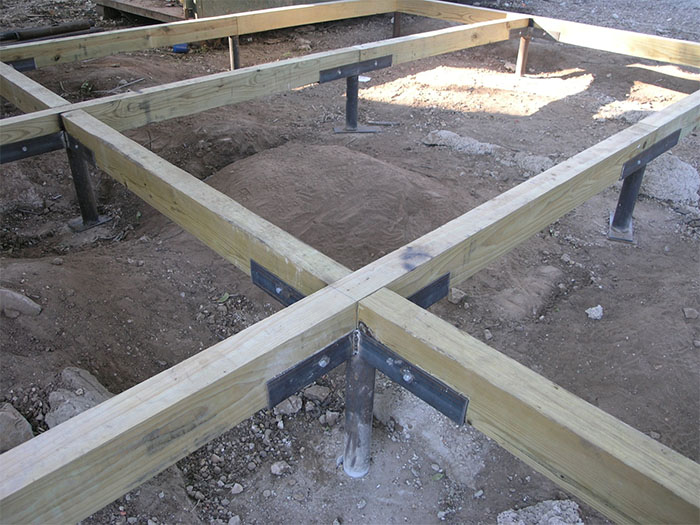

Столбчатый фундамент из металлических труб.

На влажном грунте (мелкие и пылеватые пески средней плотности) с сопротивлением 1,5 кг/см2, один столб выдерживает нагрузку в 1050 кг. Сопротивление в 1 кг/см2 влажных суглинков и глины позволяет распределить на каждую опору по 700 кг.

Расчет постоянных нагрузок на основание можно выполнить по усредненным справочным величинам, зная количество и удельный вес материалов.

Столбчатый фундамент из металлических труб своими руками.

К постоянным относятся нагрузки от строительных конструкций (стен, перекрытий, кровли, фундамента) отделочных и изоляционных материалов, сантехники, инженерных систем, мебели и бытовой техники. Временное напряжение на основание дома создают сезонные осадки.

Определив необходимое количество опор, их размещают на плане в местах пересечения несущих стен и по периметру с шагом от 1 до 2 м.

Выполнение работ по закладке столбчатого фундамента.

Площадку для основания дома готовят по заранее разработанному плану. Намечают периметр постройки, места будущих опор столбят колышками. Снимают плодородный слой грунта и выравнивают поверхность.

Разметка столбчатого фундамента.

Скважины проделывают с помощью ручного бура. Глубина ямы зависит от выбранного способа закладки столбов. Диаметр отверстия должен немного превышать размер несъемной опалубки. Для строительства жилых домов в качестве несущих опор выбирают стальные трубы диаметром свыше 250 мм.

В механическом или ручном миксере готовят бетон. На 1 часть цемента М500 добавляют 6 частей песчано-гравийной смеси.

Важно! Добавление в раствор пластификатора поможет улучшить подвижность бетона, что исключит образование пустот в монолитной конструкции.

Технология установки столбов заглубленного фундамента:

  • На дне скважины плотно утрамбовывают песчаную подушку;
  • Корпус металлической опоры изолируют битумной мастикой;
  • Трубу заглубляют в песчаную подушку и фиксируют вертикально;
  • Заливают раствор так, чтобы он пропитал песчаную подушку;
  • Опалубку закрепляют в вертикальном положении и выдерживают время, чтобы основание застыло;
  • Для увеличения прочности основания внутрь трубы вставляют прут арматуры, который должен пройти бетонное основание;
  • Металлический корпус заполняют бетоном до верхнего края;
  • Пространство вокруг столба утрамбовывают песком и грунтом.

В процессе выполнения работ по возведению фундамента из металлических труб следят за одинаковым уровнем всей несущей системы. Высота надземной части опор должна составлять 40–50 см. После того как бетон застынет, можно приступать к сооружению ростверка.

Рекомендации по возведению основания из труб.

Фундамент из труб металлических.

Работы можно производить при любых погодных условиях. Но очень важно выполнять все правильно.

  • Металлический корпус защищают от коррозии битумной мастикой или несколькими слоями рубероида ;
  • При отсутствии труб необходимого диаметра в одну скважину можно заложить несколько труб меньшего размера;
  • В верхнюю часть столба до застывания бетона закладывают шпильку с резьбой для удобного крепления элементов ростверка;
  • После заливки бетона строительство продолжают уже через 7 дней;
  • В качестве обвязки опор можно использовать деревянный брус, стальной швеллер, уголок или трубы;
  • Готовые опоры необходимо загрузить до начала промерзания грунта;
  • Не следует устанавливать дополнительные опоры для запаса прочности. При небольшом весе строения и пучинистом грунте увеличенная площадь основания способствует выдавливанию подземной конструкции.

Полезное видео по теме статьи:

Фундамент из металлических труб своими руками.

При строительстве загородных домов, хозяйственных зданий и заборов своими руками зачастую выбирают под основание столбчатую конструкцию. Этот способ передачи нагрузки на грунт используется в ответственных сооружениях, при строительстве мостов, эстакад, и подобных конструкций. Однако там применяют специальный фундамент на основе труб большого диаметра.

Разновидности столбчатых оснований.

В зависимости от сложности рельефа, глубины промерзания почвы и нагрузки на фундамент рассчитываются и устанавливаются точечные опорные конструкции, сваи. Они могут быть изготовлены из различных материалов. Способы установки выбираются при проектировании.

Столбчатый фундамент из металлических труб.

Столбчатый фундамент из металлических труб.

Фундамент может быть выполнен из различных труб:

  • металлических;
  • асбестоцементных;
  • пластиковых.

Фундамент, изготовленный из труб, называется столбчатый.

Металлические опоры.

Металлические столбы могут быть представлены стальными сваями и обсадными, забиваемыми в грунт трубами, которые впоследствии заливаются бетонной смесью. Чаще используются винтовые сваи. Они представляют полые трубы с конусным заострением в нижней части и направляющей спиральной лопастью для вкручивания в грунт. На верхней части сваи есть отверстия для ворота. Способом вертикального вкручивания своими руками или механизмом, она погружается на заданный уровень.

Такую сваю могут устанавливать вручную трое, причём один постоянно следит за вертикальностью погружаемого стержня. Изготовить своими руками основание с применением винтовых свай легко и финансово выгодно. Такой фундамент применяют для возведения деревянного дома, бани или устройства забора.

Фундамент из труб металлических.

Особо следует подчеркнуть, что работа по изготовлению такой основы под дом всесезонная, здание приподнято над грунтом, не подвержено весеннему затоплению паводком и быстро возводится своими руками.

Столбчатый винтовой фундамент нельзя использовать на склонах и плывунах. Ввиду того что дом приподнят над землёй потребуются большие вложения для утепления цоколя.

Следующим этапом станет установление ростверка на сваях, который может представлять ленту из бетона или деревянный оклад. Для лёгких сооружений свайная конструкция из труб служит опорными столбами для крепления надземных профилей.

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

При этом установка труб своими руками происходит по особой технологии.

  1. Согласно плану выполняется разметка точек фундамента на месте, вбиваются колышки.
  2. Обозначается граница фундамента с отступление в 2 метра по периметру.
  3. Готовятся ямы под столбы глубиной до полутора метров. Можно пробурить отверстия.
  4. На дно засыпается песчаная подушка, устанавливается труба и фиксируется песком по окружности.
  5. Внутрь трубы забивается арматура в песок с расстоянием между прутьями в 7 см.
  6. Заливается бетонная смесь, уплотняется, и контролируется в процессе застывания соосность и вертикальность опор.
  7. Поверх труб устанавливается ростверк.

При проведении работ своими руками необходимо использовать металлические трубы диаметром больше 250 мм. При установке труб подушка из песка должна быть достаточной, чтобы в ней закрепилась тяжёлая конструкция. По краям от неё должно оставаться не менее 30 см, чтобы забить эту полость чистым речным песком. Только когда свая будет стоять ровно и устойчиво, в неё можно устанавливать арматуру. Длина металлического прута должна быть не меньше чем на 20 см длиннее самой плети, так как войдёт она глубже в грунт.

Как сделать фундамент из труб металлических.

Фундамент под большие нагрузки можно выполнять с применением металлических свай, установленных в предварительно выкопанные ямы.

Ещё до заливки, на трубу следует смонтировать узел привязки. Заливать бетон следует только на основе цемента М500. При заливке постоянно уплотнять смесь доступными способами, чтобы убрать воздух из стакана. Столбчатый фундамент такого исполнения выдержит большие нагрузки и на нём можно устанавливать дом на склоне с большим уклоном. Плывуны таким опорам не страшны.

Ростверк устанавливается после застывания бетона для соединения труб. Столбчатый фундамент приобретает дополнительную связку, которая выполняется из металла или тяжёлого бетона.

Рекомендация: Хорошая обзорная статья, из нее узнаете о фундаменте из металлических труб. Конечно такой фундамент легкий и дешевый, помимо этого его можно строить в любое время года. Тем не менее не смотря на всю простоту и экономию есть проблемы с последующей эксплуатацией. Если вы не правильно рассчитаете количество металлических свай, их глубину и вес всего строения, то фундамент будет подвержен движению, что скажется на качестве всего строения.

Технология возведения фундамента из труб: достоинства и недостатки основания

Фундаментная основа удерживает на себе массу всего сооружения, защищая его от пучений почвенного состава, сдвижек и оползаний, воздействия влаги. Когда конструкция, уровень ее заглубленности и материалы для изготовления определены ошибочно, то даже самый легкий объект на твердой почве дает усадку и покрывается трещинами. Построить фундамент сложно, да и расходов такая работа потребует значительных. Но если вы хотите сэкономить на строительных материалах, предлагаем вашему вниманию фундамент из труб.

На каких почвах применяют

В большинстве регионов под фундаментной подошвой в семидесяти случаях из ста находится глинистый слой грунта. Он считается в сравнении с остальными почвенными типами более слабым и нуждается в дополнительном уплотнении во время частного строительства.

Уже несколько десятилетий в народе пользуется популярностью трубный фундамент, укладываемый под конструкции, не отличающиеся большой массой:

  • одноэтажные сооружения каркасного типа, дома из древесины;
  • дома, возведенные из газоблочного камня и иного легкого стройматериала;
  • сооружения вспомогательного характера;
  • конструкции натяжного типа, используемые в промышленных целях.

Встречаются исключения, когда трубное фундаментное основание закладывается под кирпичные и шлакоблочные постройки. Это происходит в случаях, когда по проектным расчетам общая площадь опорных элементов соответствует типу сооружения и создаваемой им нагрузке.

Своими руками монтируют фундамент из металлических труб по прочному грунту.

Расчет диаметра и количества труб

Главным материалом при выполнении подобных работ считается стальная труба, диаметр которой зависит от способа выполнения монтажных работ. В первом случае устраивается подушка из песка и гравия, на нее устанавливают трубу сечением пятнадцать – двадцать сантиметров.

Во втором – этот строительный этап пропускается, и труба монтируется на пятьдесят сантиметров ниже, чем дно скважины. Для такого способа применяют трубу диаметром двадцать – двадцать пять сантиметров.

Допускается устанавливать две – три трубы меньшего диаметра вместо одной. Между каждой опорой выдерживается расстояние не менее пятидесяти миллиметров.

Опорные столбы должны выставляться под угловыми участками, в местах пересечений несущих стен и внутренних перегородок, по всему периметру с интервалом в полтора – три метра, в точках с предполагаемыми дополнительными нагрузками. Соблюдая эти условия, можно определить, какое количество труб потребуется для возведения фундамента.

Преимущества и недостатки

Основная отличительная особенность фундамента из стальных труб заключается в процессе его строительства. Внешне такое основание представлено определенным количеством опорных элементов, располагаемых с определенным интервалом по отношению друг к другу.

Явным преимуществом трубчатого фундамента считается оперативность его возведения и приемлемая стоимость расходов. Кроме этого, для бетонирования столбов не требуется большого количества бетона и металлической арматуры. Если проводить сравнение между основанием на трубах и ленточным фундаментом, то в первом случае сокращается объем земляных работ из-за отсутствия необходимости в котловане, ведь под трубы достаточно забурить необходимое количество скважин.

Придерживаясь технологий строительства фундамента на трубах, вы получите надежное и прочное основание, обладающее продолжительным эксплуатационным периодом.

Учтите, что возведение подобной фундаментной основы исключает обустройство подвального помещения под домом.

В числе преимуществ такой фундаментной основы выделяют:

  • высокий показатель прочности;
  • устойчивость к образованию трещин;
  • оперативность возведения;

  • экономию денежных средств и трудозатрат;
  • минимальные объемы земляных работ;
  • быстрота монтажа, отсутствие необходимости ожидать полного застывания бетона;
  • предупреждение подтоплений;
  • легкость в подводе коммуникационных линий;
  • выполнение всех видов работ без привлечения специальной техники.

К сожалению, имеются определенные недостатки:

  • такие типы фундаментных оснований пригодны для малоэтажных легких сооружений;
  • эксплуатация не превышает восьмидесяти лет;
  • основание из труб не возводится на участках, имеющих неровности рельефа или слабые грунтовые слои.

Материалы и инструменты

До начала работ вам необходимо подготовить:

  • бруски и доски, из которых будет сооружаться опалубочная конструкция;
  • саморезы для крепления древесины;
  • цементный материал не ниже марки М500;
  • щебенку;
  • стальные арматурные прутья;
  • шнур для разметки;
  • садовый или ручной бур для устройства скважин;
  • лопаты;
  • уровень строительный;
  • шуруповерт.

Технология строительства

Если вы вместо винтовых или забивных свайных опор решили возвести для дома фундамент из труб, начинайте с расчетов длины и диаметра опорных элементов, уровня их заглубления. Отметим, что на перечисленные параметры оказывают влияние определенные факторы:

  • уровень нахождения грунтовых вод;
  • тип почвенного состава в месте предполагаемого строительства на различных глубинных уровнях;

  • расчетный вес всего сооружения, состоящий из массы материалов, используемых для каркаса и перекрытий, кровельной конструкции, отделочных материалов для наружных и внутренних поверхностей, приблизительный вес мебели и бытовых приборов, планируемых к использованию.

В первую очередь необходимо понять, сколько опор потребуется установить. С этой целью уточненная масса объекта делится на несущие возможности одного столба, полученное число округляется к большей стороне.

Очередной этап подготовки – расчет оптимального интервала между трубами под фундамент, для чего учитывают угловые участки и точки врезок межкомнатных стен в несущие. Шаг установки определяется путем деления суммы длины стен на потребное количество столбов.

Закончив с предварительными расчетами можно приступать к сооружению основания, у которого вместо фундамента устанавливаются трубы.

Этапы выполнения работ

Пошаговая инструкция обустройства фундамента на трубах выглядит следующим образом.

Разметка под установку труб

На строительной площадке определяется место, на котором будут вестись монтажные работы, проводится ориентация по направлениям сторон света. Будет лучше, если все это выполняется на плане местности с изображением всех существующих построек, ограждений и соседних участков. Данная мера необходима, чтобы учесть все строительные и противопожарные требования по соблюдению расстояний между сооружениями.

С почвенной поверхности снимается слой плодородной земли, выполняется выравнивание площадки. На угловых участках будущего сооружения выставляются деревянные колышки, по которым натягивается разметочный шнур.

Соблюдая данные предварительных расчетов, по разметке копаются приямки под фундаментные трубы.

Готовим углубления

Чтобы правильно и надежно разместить трубы, при их установке необходимо контролировать положение по вертикали. Диаметр скважины в грунте должен максимально соответствовать сечению трубы, для чего следует правильно выбрать буровой инструмент. В дальнейшем такая особенность поспособствует продолжительности работы опорного столба в почве.

Для бурения скважин существует два способа – механический и ручной. Если вам захотелось установить фундаментное основание из стальных труб самостоятельно, экономя при этом денежные средства, рекомендуется задействовать мотобур или садовый инструмент для бурения скважин. Правда, мотобур придется брать в аренду, так как его приобретение считается решением экономически не целесообразным. А ручной вариант представляет собой диск радиального сечения, укрепленный на опоре из трубы, сверху оснащенной ручками.

Имея свободные денежные средства и стремясь максимально ускорить строительный процесс, можете воспользоваться услугами специальных установок на колесной базе. В таком случае профессиональные строители быстро и качественно подготовят скважины по необходимым вам проектным размерам. Но будьте готовы к тому, что аренда буровой техники несколько увеличит ваши расходы на обустройство фундамента.

Установка опорных элементов

Продолжая разбираться, как правильно сделать фундамент из труб, переходим к следующему рабочему этапу – установке труб в скважины.

Каждую опору устанавливаем на требуемый уровень. Диаметр нашего шурфа соответствует сечению стальной трубы либо несколько меньше этого значения, при монтаже необходимо приложить некоторые усилия.

Чтобы решить такую проблему, можно устроить скважины большего размера, установить трубы, проверить их вертикальное положение и пустотные участки между наружными стенами и почвой засыпать песком, увлажняя его и тщательно утрамбовывая.

Армирование

Для придания трубам дополнительной прочности рекомендуется выполнить их армирование, используя стальные арматурные прутья сечением 1.2 – 1.6 см длиной, на двадцать сантиметров превышающей аналогичный размер труб.

Такая мера необходима, чтобы металлические стержни частично вошли в почвенный слой и остались над верхними краями.

Бетонирование

Растворную массу следует заливать после того, когда вы удостоверились, что все опоры установлены строго вертикально. Бетонная смесь подается малыми порциями, периодически протыкается металлическим прутом, чтобы удалить скопления воздуха. Неплохим решением для такой работы является вибратор, отлично уплотняющий бетон и сокращающий время строительных работ.

Как только все трубы забетонированы, работы следует приостановить, чтобы дать несколько дней для полного высыхания раствора, защитив его от солнца.

Устраиваем ростверок

Верхние части труб, оставшиеся над поверхностью земли, следует соединить в единую конструкцию. С этой целью заливается железобетонный ростверок – элемент обязательный, придающий основанию дополнительную жесткость.

Вам придется собрать и установить опалубочные щиты, застелить их внутренние части полиэтиленовым материалом, устроить арматурный каркас и выполнить бетонирование.

Фундаментный ростверок может быть исполнен в одном из трех вариантов: по уровню земли, над ее поверхностью или в погруженном виде.

Первый способ считается оптимальным, если предполагаются подтопления сооружения талой или дождевой водой. Но он является более сложным и требует детального рассмотрения.

Доски для опалубочных элементов должны быть ровными, их крепят к трубам на десятисантиметровом уровне от поверхности почвы. В первую очередь между опорными столбами выставляют направляющие, на них перпендикулярно набивают бруски, после чего крепят щиты.

Полезные советы

Используемый при строительстве песок рекомендуется тщательно просеивать, чтобы исключить наличие в нем мусора.

Застывающий бетон, если стоит жаркая погода, следует укрыть и периодически увлажнять, чтобы исключить образование трещин.

Чтобы наружные стороны металлических труб не обрабатывать антикоррозийными составами, можно использовать рулонный рубероидный материал.

Заливка ростверка – процесс обязательный. С его помощью нагрузочные воздействия от сооружения равномерно распределятся на металлические опоры.

Для строительства опалубки следует использовать прочные доски, чтобы они не прогибались под тяжестью бетонного раствора.

Заключение

Теперь вы знаете, как устроить фундаментное основание на стальных трубах с минимальными финансовыми затратами. Такой фундамент оптимально совмещает в себе простоту монтажных работ и показатель прочности, считается долговечным, доступным по строительным материалам и рабочим этапам, если вы пожелаете выполнить все собственными руками.

Как сделать фундамент из металлических труб – преимущества и правила монтажа

Фундамент из труб монтируется без особых сложностей. Монтаж несущих конструкций своими руками выполняется без присутствия привычной для фундаментных работ техники по копке котлованов и траншей. Бетон, предназначенный для заливки опалубки, можно изготовить в построечных условиях, используя небольшой миксер. Да и само заполнение опалубки бетоном не вызывает особых сложностей у домашних мастеров.

Столбчатые основания и их преимущества

Столбчатый трубный фундамент имеет ряд преимуществ:

  • В результате получается ровное основание, позволяющее равномерно распределить нагрузки от вышележащих конструкций. Внутренние напряжения при этом не возникают.
  • Обеспечивает точные геометрические размеры опорных столбов, так как изготавливается с использованием заводского трубного проката с широким размерным рядом. Подобрать необходимые опоры в соответствии с сортаментом можно без лишних трудностей.
  • Сами трубы играют роль опалубки несъемного типа. Ввиду этого отсутствует необходимость в ее снятии после завершения бетонных работ. Кроме того трубы неплохо справляются с защитой бетона от влаги, а следовательно отпадает вопрос о выполнении гидроизоляционных работ.
  • Подвести инженерные коммуникации под возведенное строение, основанием которого служат трубы, значительно легче, чем там, где основание служит ленточный или сплошной фундамент.
  • Отсутствуют проблемы, связанные с подтоплением классических фундаментов.
  • Эстетичный внешний вид.
  • Трубы для фундаментов можно использовать различные. Обычно это асбестоцементные трубы, хотя неплохо подходят металлические и даже пластиковые. Иногда для столбчатого фундамента используют кирпичи или дерево. Но дерево недолговечно, а кирпичная кладка дорога и трудоемка.
  • Экономичнее всего при строительстве своими руками для опалубки основания использовать пластиковые трубы. Они хорошо подходят для легких строений. Но большинство отдает предпочтение металлическому трубному прокату. При более высокой цене, металлические трубы обладают лучшими прочностными характеристиками.

Недостатком описываемых конструкций является то, что они не могут служить основанием для тяжелых сооружений. На них нельзя возводить монолитный или кирпичный дом. При таком столбчатом фундаменте придется отказаться от подвальных помещений и погребов. Его не следует возводить на земельных участках с высотными перепадами, а также грунтах склонных к подвижкам.

Советы по устройству столбчатого фундамента

Величина глубины заложения фундамента из металлических труб, а также пластиковых труб зависит от нескольких факторов:

  • Уровень промерзания грунта. Всегда закладывайте фундамент ниже этой точки. В этом случае будет обеспечена надежная опора возводимому строению. Если закладка будет произведена выше этого уровня, то фундамент может подвергнуться нагрузкам от вспучивания грунтов. В результате таких нагрузок фундамент как бы выталкивается из почвы. В случае столбчатого фундамента это выталкивание может произойти неравномерно, в результате чего пострадает все строение.
  • Вес конструкции, которая будет опираться на столбчатый фундамент. Его можно принять приблизительно. Учитывается также вес самих труб и бетона. Принимается в расчет давление, которое будет оказывать вся конструкция на грунт.
  • Особенностей грунта. В случае расположения на участке строительства грунтовых вод близко к поверхности, необходимо обеспечить качественную гидроизоляцию возводимого фундамента. А в особо сложных случаях о строительстве дренажной системы, которая будет отводить грунтовые воды от строения. Столбчатый фундамент запрещено возводить на торфяных и илистых почвах. Песчаные грунты для устройства столбчатых фундаментов такого запрета не имеют.

Столбчатый фундамент из металлических труб

Опоры фундамента с использованием труб из пластика обычно имеют диаметр 200 мм и длину 2,0 метра. Такой фундамент из пластиковых труб будет иметь достаточную несущую способность. Самыми подходящими для этих целей являются пластиковые трубы, предназначенные для систем канализации. У них хорошая жесткость, длительный срок службы, они устойчивы к отрицательным температурам. Пластиковые трубы легко монтировать из-за их небольшого веса.

Читать еще:  Как правильно делать ленточный фундамент для дома

Если Вы хотите сделать фундамент на железных трубах, то их нужно предварительно обработать антикоррозионным составом. В качестве него может служить битумная мастика. Нелишним будет оклеить наружную поверхность труб несколькими слоями рубероида. Если эти мероприятия проигнорировать, существует риск того, что трубы быстро проржавеют, а вместе с тем сократиться срок эксплуатации самого фундамента.

Столбы из труб устанавливают по углам строения, на линиях пересечения несущих стен. Кроме того их монтируют по всему периметру объекта, соблюдая интервал 1,5-2,0 метра между ними. Читайте также: «Как сделать фундамент из труб – преимущества решения, последовательность работ».

Отверстия для монтажа фундамента на трубах своими руками выполняют при помощи ручного бура. Размеры поперечного сечения ямы, полученной в результате бурения должны быть немного больше размеров сечения используемой несъемной опалубки.

Процесс проведения работ

Фундамент из труб металлических своими руками монтируется точно так же, как и из пластиковых труб. Для этого необходимо выполнить следующие работы:

Подготовить участок под закладку фундамента. Выполнить планировку участка, произвести разметку территории в соответствии с составленной схемой. На участке закрепляются точки для бурения отверстий под трубный фундамент.

Пробуриваются отверстия необходимой длины и диаметра. Этот способ несколько легче чем устройство фундамента из забитых труб.

На дно отверстия засыпаются песок и гравий для устройства подушки под трубную сваю. В результате уплотнения ее толщина должна составить не менее 20 см. Читайте также: «Какая нужна обсадная труба для буронабивных свай – виды, особенности использования, правила выбора».

В подготовленные скважины установить трубы. На этом этапе нужно тщательно следить за вертикальностью опускаемых труб. Строительный уровень поможет в решении поставленной задачи.

Затем в установленные трубы засыпается песок и уплотняется. Толщина слоя должна составить около 35 см.

Далее для пропитки песка готовится жидкий цементный раствор из 3 частей песка, 1 части цемента и воды.

Песок засыпанный в трубу пропитывают приготовленным раствором и дожидаются его схватывания.

Для повышения прочности всей конструкции в полость трубы устанавливают арматурные стержни. Стержни устанавливаются таким образом, чтобы расстояние между соседними прутками было не менее 7см

Затем несъемная опалубка заливается бетоном на 1/3 высоты. Бетоном также заполняется затрубное пространство. По истечении суток работы нужно продолжить и заполнить бетоном оставшуюся часть.

Таким образом создается фундамент для дома из труб.

Как возвести столбчатый фундамент из труб своими руками и что для этого нужно?

Фундамент может занимать 25 – 30% от сметной стоимости всего дома.

Вполне понятно стремление застройщика построить основание здания или сооружения с наименьшими затратами и при этом получить надёжную прочную опору.

В этом отношении, самым экономичным вариантом является строительство столбчатого фундамента из труб. Простота конструкции и монтаж таких опорных столбов даёт возможность возводить их своими руками, не привлекая наёмных работников и дорогостоящую строительную технику.

Конструктивные особенности

Используя полые цилиндры, строители одновременно получают опалубку и жёсткий корпус столба. Такое основание обычно возводят на участках с высоким уровнем грунтовых вод, где практически невозможно рыть траншеи и котлованы.

Трубчатые опоры устанавливают для лёгких построек, небольших дачных двухэтажных домов каркасного типа и разных хозяйственных строений. Трубные фундаменты применяют в различных видах грунта.

Цилиндрические забетонированные стержни удобно использовать там, где можно пробурить скважины глубиной ниже залегания пучинистых слоёв почвы. Единственным ограничением для применения такого фундамента являются скалистые и крупнообломочные грунтовые основания.

Достоинства

Преимущества фундаментных опор перед другими видами фундаментов – это:

  • небольшие затраты на приобретение материалов;
  • незначительный объём земляных работ ограничивается бурением скважин;
  • фундамент возводится в течение одного – двух дней;
  • универсальность применения в различных видах грунта;
  • приподнятое здание над землёй защищено от подмыва во время весенних паводков и наводнений;
  • возможность установки фундаментных труб своими руками без профессиональной подготовки;
  • срок службы фундамента без усиления и капремонта составляет 50 лет и более.

Недостатки

Наряду с преимуществами трубные опоры в силу своих особенностей обладают определёнными недостатками:

  • слабая несущая способность не даёт возможность возводить строения из кирпича и других тяжёлых стройматериалов;
  • точечные опоры исключают строительство подвальных и цокольных этажей;
  • на участках с большими перепадами высот (2 м и выше) фундамент из труб не возводят.

Какие трубы используют?

Застройщики часто задаются вопросом, какие трубы лучше использовать для обустройства основания строения. Как показывает практика, чаще всего для возведения столбчатого фундамента используют трубы:

  1. Асбестоцементные.
  2. Металлические.
  3. ПВХ.

Каждый вид изделий имеет свои плюсы и минусы. Поэтому стоит рассмотреть каждый из них более подробно.

Асбестоцементные

Асбестоцемент довольно прочный материал, который представляет собой застывший цементный раствор, армированный асбестовыми волокнами.

Трубы не подвержены коррозии и обладают высокой механической прочностью. Они не разрушаются вследствие контакта с влажной почвой.

Полости асбестовых опор заполняют бетоном, предварительно помещая в них каркасы из нескольких стержней металлической арматуры. Недостатком является ограниченная несущая способность, поэтому их нельзя использовать на строительстве заданий из сборного железобетона и кирпича.

Металлические

Опоры из стальных труб, заполненные бетоном, не нуждаются в армировании. К неопровержимым достоинствам металлических оболочек столбчатого фундамента следует отнести то, что опоры обладают высокой несущей способностью. Металл в союзе с бетоном способен выдержать нагрузки от довольно тяжёлых сооружений.

При всех превосходных качествах стальных опор, следует заметить их подверженность коррозии. Поэтому поверхности точечных фундаментов нуждаются в качественной гидроизоляции.

Немаловажным минусом железных оснований является высокая стоимость металлических изделий.

Полимерные трубы, предназначенные для прокладки канализационных коммуникаций, с успехом справляются с ролью несъёмной опалубки для столбчатых фундаментов.

Полимеры не нуждаются в защите от коррозии. Благодаря своему лёгкому весу, они удобны в транспортировке и на монтаже.

Их легко разрезать на нужные отрезки простой ножовкой. Срок службы полимерных изделий практически не ограничен.

Пластиковые трубы прекрасно переносят среду щелочных и кислотных почв. Недостатком, как и у асбестовых «коллег», является невысокая несущая способность.

В последнее время на рынке стройматериалов появились цилиндрические картонные оболочки для столбчатых фундаментов. Они пропитаны специальными влагостойкими составами, которые не дают раскиснуть картону, пока не застынет бетон.

Как сделать фундаментное основание своими руками?

Прежде чем приступить непосредственно к монтажу фундаментного основания, нужно:

  • произвести проектирование,
  • сделать расчёты,
  • подобрать инструменты и соответствующие материалы.

Проектирование и расчёты

На стадии проектирования строительства формируют спецификацию строительных конструкций и материалов, трубопроводов, оборудования различного назначения (отопительный котёл, системы вентиляции и кондиционирования и пр.), где указывают вес каждой позиции.

Также учитывают снеговую нагрузку. Все данные суммируют и получают общую нагрузку от строения на землю.

Затем определяют несущую способность грунта. Для этого берут образцы почвы с помощью ручного бура. Если проводить обследования в зимний период, то можно установить глубину промерзания почвы.

При самостоятельной оценке физических свойств грунта можно сделать неточные выводы. Поэтому можно доверить анализ почвы местной геологоразведочной службе.

Самый верный способ – это обратиться в местное отделение землеустройства и получить выкопировку вертикальной съёмки земельного участка с расчётным сопротивлением грунта.

Опорную площадь дома рассчитывают по следующей формуле S≥ KNF/RO, где:

  • S – искомая величина площади опоры;
  • RO – расчётное сопротивление грунта;
  • F – общая масса домостроения;
  • KN — коэффициент запаса прочности 1,2.

На плане здания столбы располагают в углах, по линии стен и в местах их пересечения на расстоянии 1,5 – 2 метра друг от друга. Сумма площадей опорной части столбов должна равняться общему показателю S. Исходя из этого, корректируют количество точечных опор.

Учитывая уровень промерзания грунта, принимают глубину заложения фундамента. Например, если почва промерзает в глубину на 1,6 метра, то опоры опускают в скважины ниже на 50 — 100 мм.

Инструменты

Для устройства основания понадобится:

  • шанцевый инструмент,
  • ручной или механизированный бур,
  • болгарка и растворомешалка.

Также для разметки земельного участка под фундаментные опоры понадобится:

  • шнур,
  • молоток,
  • реперы (деревянные колышки, рейки или отрезки арматуры) и лазерный уровень.

Материалы

Необходимо подготовить трубы нужной длины, деревянные рейки, цемент, песок, воду, щебень, отрезки арматуры периодичного профиля и вязальную проволоку. Также нужно запастись полиэтиленовой плёнкой.

Пошаговая инструкция

Для опор из асбоцементных труб:

  1. Асбестовые трубы нарезают на отрезки нужной длины болгаркой или ножовкой.
  2. Делают разметку участка, согласно плану.
  3. Прямые углы разметки проверяют промерами диагоналей с помощью шнура.
  4. В места установки столбов вбивают колышки или отрезки арматуры.
  5. Буром просверливают отверстия на заданную глубину.
  6. Подготовленные отрезки труб опускают в скважины.
  7. В полости опускают арматуру так, чтобы она выступала из опор вверх на 150 – 200 мм.
  8. В растворомешалке готовят бетонный раствор, перемешивая с водой цемент и щебень.
  9. В трубы заливают бетон послойно толщиной 150 -200 мм. Каждый слой трамбуют подручным инструментом или электровибратором.
  10. Оголовки столбов накрывают полиэтиленом, пропуская через дыры выпуски арматуры.
  11. Бетон набирает достаточную несущую способность для продолжения строительства через 15 дней после заливки.

Поверхность бетона в трубах нужно накрывать плёнкой для того, чтобы в жаркую погоду раствор не пересыхал и был защищён от дождя.

Для металлических опор:

  1. Трубы очищают от ржавчины металлическими щётками. Если нужно, обрабатывают восстановителем ржавчины.
  2. Внешнюю поверхность столбов покрывают битумной мастикой.
  3. Для труб большого диаметра роют ямы, дно которых засыпают песчано-гравийную смесь и тщательно её трамбуют.
  4. Подушки накрывают геотекстилем края, которого заводят вверх на высоту 150 — 200 мм.
  5. На плёнку ставят сетки из гладкой арматуры с пластиковыми опорами высотой 50 мм. Это нужно для образования защитного слоя армокаркаса.
  6. Сетки заливают бетоном на высоту заведённых краёв плёнки.
  7. Через 10 – 15 дней в приямках устанавливают отрезки стальные трубы и заливают их бетоном.
  8. Столбчатый фундамент из металла не армируют. Отрезки арматуры для крепления к ростверку приваривают к внешней стороне труб.

Для пластиковых столбов:

  1. ПВХ трубы нарезают ножовкой на отрезки нужной длины.
  2. В готовые скважины опускают пластиковые опоры. Внутрь опускают армокаркас из двух – трёх прутьев периодичного профиля.
  3. Лазерным уровнем отмечают вверх опор. Лишние верхние части срезают болгаркой.
  4. Полости заливают бетоном. Через 15 – 20 дней фундамент готов к выполнению следующих этапов строительства.

Когда нужно укрепить?

Первые признаки проседания фундамента проявляются в виде трещин на стенах, деформациями напольных покрытий. Чтобы не допустить дальнейшего разрушения здания или сооружения устанавливают дополнительные столбы.

Перед началом работ по усилению фундамента постройку чуть приподнимают с помощью домкратов. Их снимают тогда, когда залитый бетон в новых опорах наберёт 70% несущей способности (15 – 20 дней после заливки).

Возможные ошибки при возведении

Самая главная ошибка при монтаже – это несоблюдение вертикальности столбов. Перекошенная опора не будет обладать 100% прочностью что, в конечном счёте, приведёт к осадке строения.

Также нельзя допускать просчёты в количестве опор и правильности их расположения. Металлические опоры нужно обязательно покрывать гидроизоляцией иначе коррозия может «съесть» стальную оболочку столбов.

Много важной и полезной информации о столбчатом фундаменте найдете здесь.

Видео по теме статьи

Изготовление столбчатого фундамента из труб своими руками представлено в видео:

Заключение

Не нужно обладать особыми профессиональными навыками, чтобы возвести столбчатый фундамент из труб своими руками. Просто надо ответственно отнестись к проектированию, расчёту фундамента и тогда хозяин стройки получит надёжное и прочное основание для своей постройки.

Фундамент из стальной трубы своими руками

Основа любого строения – фундамент, конструкция, на которую опирается здание, передает свой вес на подстилающий грунт и поэтому является одним из наиболее важных его элементов. Наиболее популярный вид, по простоте его устройства и экономичности – столбчатый.

В зависимости от применяемых материалов, столбчатые фундаменты могут быть следующие: кирпичные; бетонные – монолитный или из готовых блоков; деревянные; из металлического профиля; из труб: асбестоцементных, пластиковых, металлических. Из всего разнообразия столбчатых конструкций, можно выделить фундамент из стальных труб, который часто применяется при постройке одноэтажных зданий и мало ответственных построек – гаражей, кладовых, сараев, больших беседок, домиков для гриля.

Особенности, преимущества и недостатки фундамента из стальных труб

Фундамент из труб представляет собой поле столбов, расположенных в углах строения, местах пересечения наружных стен и несущих перегородок. Рекомендуемый шаг труб – 1,5-3,0 м, в зависимости от массы постройки. Такие конструкции с успехом применяются на участках с уклоном и при строительстве на слабых грунтах и могут быть построены своими руками.

Заливка раствора в трубу

Основные достоинства фундамента из труб – высокая несущая способность, отсутствие деформаций при соблюдении технологии устройства, не требуется выполнения больших объемов земляных работ, короткий срок возведения и низкая стоимость, т. к. не требует применения сложной строительной техники для рытья котлована и планировки территории и его можно сделать своими руками. Кроме того, для такого фундамента потребуется небольшое количество арматуры и бетона.

При условии соблюдения технологии, фундамент быстро набирает необходимую прочность и имеет длительный срок службы. К достоинствам фундамента из труб относится возможность его устройства на подтопляемых и увлажненных территориях. Кроме того, выполнить подвод коммуникаций к таким зданиям достаточно просто.

К недостаткам такого фундамента относятся:

  • относительно невысокая несущая способность и как следствие ограниченное применение;
  • необходимость утепление пола при эксплуатации здания в холодное время года;
  • невозможность устройства подвального помещения; невозможность применения на участках с большим уклоном.

Возможен вариант устройства сваи из 2-3-х труб меньшего диаметра, которые устанавливают на расстоянии около 5 см друг от друга.

Рассмотрим последовательность устройства фундамента из труб своими руками.

Подготовительные работы

Для правильного устройства фундамента необходимо учесть следующие параметры: глубину промерзания грунта в месте строительства, наличие и глубина залегания грунтовых вод, характеристики грунта, общий вес здания.

Трубы диаметром 250 мм

Затем следует подготовить инструменты и материалы:

  • мото- или ручной бур;
  • бетономешалка;
  • сварочный аппарат;
  • болгарка, шуруповерт;
  • молоток;
  • гвозди;
  • уровень;
  • цемент, марка не менее 400;
  • песок;
  • щебень или гравий;
  • арматура диаметром 10 или 12 мм;
  • доски для устройства деревянного ростверка или опалубки для бетонного ростверка;
  • трубы Д=250-300 мм;
  • битум или битумная мастика.

Выполняется разметка участка, в места будущих скважин вбиваются колышки, рекомендуемый шаг – 1,5-3 м. Подготавливают трубы: длина труб должна быть на полметра больше глубины скважины, тщательно обмазывают поверхность трубы и нижний торец битумной мастикой или разогретым битумом, в который рекомендуется добавить 10% отработки, для придания большей эластичности.

Устройство фундамента своими руками

С помощью ручного или бензинового бура бурятся скважины для установки труб. Глубина скважины, примерно на полметра ниже глубины промерзания грунта в конкретной местности (для Московской области принимают 1,8 м). В скважину насыпают песок или гравий для создания дренажного слоя 150-200 мм. Затем погружают подготовленные трубы, с помощью уровня и длинной доски проверяют горизонтальность свайного поля, при необходимости подрезают трубы болгаркой.

Внутренний объем труб и при наличии зазора между стенками трубы и скважины, это пространство заполняют бетоном с послойным штыкованием. При строительстве здания высотой более одного этажа, в трубу необходимо поместить 3-4 прута арматуры.

Через 5-7 дней после заполнения труб бетоном и начальным набором прочности, приступаем к следующему шагу устройства основания здания своими руками – монтажу ростверка. Ростверк может быть из деревянных брусьев, металла (швеллера или профильной трубы) или бетона. Бетонный — наиболее трудоемкий, но более доступный для устройства своими руками. Для его изготовления необходимо установить деревянную опалубку на 200-300 мм выше уровня земли, шириной 0,5 м, высотой 0,3-0,5 м. Посмотрите видео, как залить фундамент из труб своими руками.

Укладывается арматура, целесообразно отдельные прутья приварить к трубам. Опалубка изнутри выстилается целлофановой пленкой, чтобы исключить протечки цементного молока. Опалубка послойно, заполняется бетоном с штыкованием. Через 5-7 дней опалубку можно снимать. Фундамент готов для строительства дома или какой-либо хозяйственной постройки.

Фундамент из стальных труб – наиболее распространенная конструкция и доступная для устройства своими руками, имеет высокую несущую способность и низкую стоимость. Также его плюсом является то, что он пригоден для применения на подтопляемых участках.

Как сделать фундамент из металлических труб?

Выбор металлических опор в качестве основы для дома позволяет значительно сократить объем земляных работ, материалов и, следовательно, сметную стоимость строительства. Такой фундамент следует возводить только после ознакомления с правилами проведения работ, а также рекомендациями об его обустройстве.

Столбчатое основание — плюсы и минусы

Для того, чтобы определиться, подойдет ли столбчатое основание для дома, необходимо изучить его особенности. Основными преимуществами такого типа фундамента являются:

    Низкая стоимость.Простота его устройства.Устойчивость к промерзанию почвы в холодное время года.Низкая вероятность затопления дома за счет возвышения его основания.Короткие сроки проведения работ.Простота подвода коммуникаций.

Сделать столбчатый фундамент можно в сжатые сроки без применения специальной техники. За счет небольшого количества материалов его стоимость значительно уменьшается.

Трубчатый фундамент менее подвержен промерзанию почвы. Если правильно выполнить расчеты и заложить трубы ниже промерзания земли, то такая конструкция будет максимально устойчивой. Несмотря на такие преимущества, следует учесть недостатки этого типа опоры:

    Невозможность устройства подвала.Низкая прочность.Невозможность установки на подвижных грунтах.

Столбчатый фундамент подходит для возведения легких построек: одноэтажных дачных домиков, беседок, теплиц. Если же проектируется многоэтажное строение, то от такого типа основания следует отказаться. Масса столбчатого фундамента недостаточная для того, чтобы удерживать тяжелую конструкцию. Необходимо учесть, что столбчатый фундамент нельзя устанавливать на болотистых или пучинистых грунтах. Со временем столбики выдавливаются из земли.

Чтобы разобраться, как правильно сделать столбчатое основание для дома из металлических труб, необходимо более детально ознакомиться с его устройством.

Столбчатый фундамент из металлических труб является отличным вариантом для легкой конструкции, например, деревянного дома. Его основой являются металлические трубы, которые легко забивать в заранее пробуренные скважины. Нередко выбор жителей дачных участков останавливается именно на таком фундаменте.

Рекомендации по обустройству фундамента

При устройстве фундамента из металлических труб нужно воспользоваться несколькими рекомендациями:

Выполнять защиту металла от коррозии.

Это продлит срок службы строения.Строительство дома начинать только после застывания бетона (приблизительно через 1 неделю).Работы проводить в теплое время года. Нужно успеть до начала заморозков.Делать обвязку труб после их установки. За счет этого вес дома равномерно распределяется на все опоры.

Необходимо помнить о выборе способа установки труб в зависимости от климатической зоны.

Если грунт непучинистый и сухой, то достаточно длины свай 0,8 м. На неустойчивых грунтах нужно обязательно учесть глубину промерзания почвы. Длина трубы в таком случае может быть около 1,5 м.

Диаметр труб

Основным материалом для проведения работ является металлическая труба. Ее диаметр зависит от способа монтажа. Первый способ подразумевает устройство песчано-гравийной подушки, а второй – ее отсутствие.

В первом случае на дне скважины устраивается песчано-гравийная подушка, на которую устанавливается труба диаметром 150-200 мм.

Второй вариант заключается в монтаже трубы на 0,5 м ниже дна скважины. Для этого способа используются трубы 200-250 мм. Но есть возможность использования 2 или 3-х труб, имеющих меньший диаметр, вместо одной.

При установке 2-3-х труб вместо одной необходимо выдерживать расстояние между ними не менее 50 мм.

При выборе труб необходимо обратить внимание на защиту материала, из которого они изготавливаются. Существуют варианты с покрытием, устойчивым к враждебной среде. Но такой вариант обойдется намного дороже, чем приобретение обычного металла с дополнительным антикоррозионным средством.

Необходимые материалы и инструменты

Помимо труб для создания столбчатого фундамента понадобятся такие материалы:

    Деревянные доски, бруски для опалубки.Саморезы по дереву (Как правильно подобрать саморезы читайте тут).Цемент марки М500.Щебень (Полную информацию об удельном весе и плотности щебня читайте тут) .Арматура.Веревка.

Цемент марки М500 отличается высокой прочностью, поэтому в строительстве фундамента отдается предпочтение именно этому материалу.

Как правильно подобрать цемент читайте здесь.

Для выполнения работ никак не обойтись без таких инструментов:

    Бура садового.Лопаты.Строительного уровня.Шуруповерта.

Для рытья скважин предпочтительнее применять садовой бур, что значительно облегчит проведение работ. Но вырыть ямы можно и ручным способом.

Как самостоятельно изготовить ручной бур читайте здесь.

Фундамент из металлических труб своими руками. Пошаговая инструкция

После подготовки необходимых материалов можно приступать к устройству фундамента. Необходимо следовать инструкции:

    Выполнить расчет основания.Сделать разметку.Пробурить скважину.Зафиксировать трубу.Залить бетоном.Соединить столбы.
Читать еще:  Пенополистирол под фундаментную плиту

Возводить фундамент без предварительных расчетов нельзя.

Работать нужно только согласно проекту. Столбы должны быть достаточной толщины, чтобы могли выдержать нагрузку дома. На пучинистых грунтах столбики могут вытесняться, что приведет к деформации грунта.

Для избегания деформации грунта столбики должны иметь конусообразную форму. Это придает опоре большую площадь и предотвращает выталкивание.

Разметка

Начинается с очистки территории от сорняков и разглаживания грунта.

Затем расставляются колышки, между которыми натягивается веревка. На плане местности можно изобразить все постройки. Это поможет правильно расположить строения относительно друг друга.

Под расположенными колышками выкапываются скважины.

Для этого используется садовой бур. Диаметр отверстия должен быть на 60 мм больше диаметра трубы. Глубина скважины делается на 20 мм больше длины трубы.

Фиксация трубы

На дно скважины засыпается песок, хорошо утрамбовывается. На такую песчаную подушку устанавливается подготовленный столб.

Пространство между стенками скважины и трубы заполняется оставшимся песком. Затем нужно утрамбовать его, увлажняя водой. Такая установка обеспечивает прочный монтаж опор.

Существует еще один метод установки опор: скважины делаются меньшего размера, чем диаметр столбов. Это приводит к тому, что опоры нужно вдавливать в землю с небольшим усилием. Такой способ не позволяет установить столбики максимально ровно, поэтому лучше использовать первый вариант.

Заливка

Заливка производится только после ровной установки труб. Для этого готовится бетонная смесь из цемента марки М500.

Затем раствор заливается небольшими порциями в трубу. Необходимо постоянно протыкать залитый раствор металлическим стержнем, для избегания появления в нем воздушных прослоек. Значительно упростить проведение работ поможет бетонный вибратор, который позволяет сократить время на увеличение плотности раствора.

Когда трубы полностью заполнены раствором, работа оставляется на просушку не менее, чем на 7 дней. Необходимо обеспечить опорам защиту от солнечного света.

Как самостоятельно приготовить бетон читайте в этойстатье.

Ростверк

После этого нужно будетсоединить трубы. Для этого чаще всего используются железобетонные конструкции (ростверк). Это обязательный этап работ, ведь такая обвязка труб позволяет увеличить жесткость конструкции.

Для создания ростверка для фундамента из металлических труб необходимо:

    Сделать опалубку из досок.Уложить пленку.Проложить арматуру.Залить бетон.

Ростверк для фундамента может быть трех типов: располагаться на земле, над землей или быть погруженным в землю. Первый вариант подходит тем, кому нужно защитить жилище от затоплений. Но этот вариант наиболее сложный, поэтому ему нужно уделить особое внимание.

Для опалубки используются ровные доски, которые крепятся к трубам на 10 см над землей. Опалубка должна идеально ровно прилегать к столбам.

Сначала между столбами устанавливаются направляющие. Перпендикулярно им прибиваются бруски (по высоте желаемого ростверка). Параллельно направляющим доскам к брускам присоединяются боковые щиты.

Чтобы защитить раствор от протеканий, доски накрываются полиэтиленовой пленкой.

Перед заливкой бетона на опалубку укладывается арматура. Затем замешивается раствор, заливается ⅓ часть, проштыковывается залитый слой для удаления воздушных прослоек. После этого заливается оставшийся бетон.

Советы профессионалов

Для получения качественной опалубки профессионалы советуют придерживаться нескольких советов:

    Песок для строительства необходимо просеивать, для избегания попадания мусора в скважину.Чтобы защититься от появления трещин нужно поливать бетон водой в течение 3-х дней после застывания.Вместо использования антикоррозионных средств можно воспользоваться рубероидом, которым оборачиваются трубы.Избежать растрескивания бетона можно одним способом – установкой ростверка. Это позволит равномерно распределить нагрузку.Использовать хорошие доски для опалубки, иначе она будет прогибаться под тяжестью бетона.

Эта статья поможет избежать грубых нарушений во время строительства фундамента, что увеличит долговечность строения. Более наглядно об устройстве фундамента можно ознакомиться в этом видео. Представлена подробная инструкция по возведению столбчатого фундамента.

Фундамент из металлических труб – делаем сами надежное столбчатое основание

Главная » Без рубрики » Фундамент из металлических труб – делаем сами надежное столбчатое основание

  • Без рубрики

Столбчатые основания из труб – достоинства и разновидности

Трубный фундамент возводится достаточно быстро и относительно просто. Монтаж несущих опор выполняется своими руками без применения спецоборудования и техники, необходимой для подготовки траншеи. Бетонный раствор, который используется для наполнения опалубочной конструкции, несложно замесить в небольшом миксере, расположив его прямо на месте проведения работ. Да и самостоятельная заливка готового бетона не вызывает проблем у более-менее опытных домашних умельцев.

Столбчатые основания из труб

Столбчатый фундамент из труб обладает и другими важными достоинствами. К таковым относят:

  • Получение аккуратного и ровного основания, на которое максимально равномерно распределяются нагрузки от постройки. При этом в конструкции нет и намека на какие-либо внутренние напряжения.
  • Возможность получения точных геометрических параметров (по высоте и по сечению) опорных столбов. Столбчатый фундамент изготавливается из заводских трубных изделий с разными размерами. Подобрать оптимальные опоры за счет этого несложно.
  • Обустраивается основание из труб с помощью опалубки несъемного типа. Если работы выполняются своими руками, они производятся намного быстрее. Ведь после застывания бетонной смеси отпадает необходимость в демонтаже опалубочной конструкции. Здесь есть еще один важный момент. Несъемная опалубка выполняют функцию эффективного защитника бетона (и всего основания) от влаги. А значит, вы сможете неплохо сэкономить на выполнении гидроизоляционных мероприятий.
  • Простота подведения инженерных коммуникаций под постройку, возведенную на основании из труб.
  • Отсутствие вероятности подтопления строения и его основы.
  • Эстетичный внешний вид.

К минусам рассматриваемых сооружений относят то, что на них нельзя строить объекты со сравнительно большим весом (кирпичный дом на таком основании не возведешь). Также столбчатый фундамент не позволяет обустраивать погреба и подвальные помещения. Кроме того, он не строится на подвижных почвах и на участках земли с чересчур серьезными высотными перепадами.

Вы можете возвести основание из труб, сделанных из различных материалов. Чаще всего своими руками строятся фундаменты из асбестоцементных труб, а также из металлических и пластиковых. Иногда для опор используют древесину и кирпичи. Но они не рекомендованы для применения ввиду своей недолговечности (дерево) и дороговизны (кирпичная кладка).

Дешевле всего обустраивать своими руками основание под легкую постройку из пластиковых трубных изделий. Но многие отдают предпочтение металлическим опорам. Хотя стоят они дороже, но зато обладают более высокими прочностными характеристиками. Далее мы подробнее поговорим именно об основаниях, построенных из металлических и пластиковых изделий круглого сечения.

Трубный столбчатый фундамент – рекомендации по обустройству

Основания из пластиковых и металлических труб закладываются на строго определенную глубину. Ее конкретная величина зависит от:

  • Массы постройки, которая будет устанавливаться на столбчатый фундамент. Этот показатель можно принимать приблизительно. При этом не стоит забывать и о давлении, которое станет оказывать на грунт само основание. Особенно важно учитывать вес металлических труб. Он может быть весьма существенным.
  • Особенностей грунта. Если на участке почвенные воды расположены близко к поверхности, нужно будет позаботиться о качественной гидроизоляции конструкции и о строительстве эффективной дренажной системы. Нельзя возводить столбчатый фундамент на торфяных и илистых грунтах. А вот на песчаниках он строится без малейших затруднений.

Самый главный совет! Столбчатый трубный фундамент всегда закладывается ниже точки промерзания земли. Не пренебрегайте этой рекомендацией, если вы хотите, чтобы сделанная своими руками конструкция обеспечивала надежную опору дому либо другой постройке.

Трубный столбчатый фундамент

Фундамент из пластиковых изделий обычно выполняется с помощью опор сечением 200 мм и длиной 2 м. Идеально подходят канализационные трубы. Они характеризуются достаточной жесткостью и хорошей надежностью, длительным временем эксплуатации, стойкостью к минусовым температурам, простотой монтажа своими руками за счет малого веса.

При использовании труб из металла их обязательно следует обработать антикоррозионными составами (например, битумной мастикой) и обмотать рубероидом в несколько слоев.

Если не сделать этого, опоры очень быстро проржавеют, что сократит время эксплуатации фундамента в 3–4 раза.

Столбы из труб устанавливаются по углам будущей постройки, на линиях, где пересекаются ее несущие стенки. Кроме того, опоры нужно монтировать через каждые 1,5–2 м по периметру строящегося объекта.

Отверстия для установки труб рекомендуется делать ручным буром. При этом яма по своему диаметру должна быть немного больше геометрических параметров опалубки несъемного типа.

Технология создания трубчатого основания своими руками – это несложно!

Фундамент из пластиковых и металлических изделий закладывается одинаково. Порядок выполнения работ следующий:

  • Занимаетесь подготовкой участка под закладку основания. Землю выравниваете, производите разметку территории по заранее составленному плану, отмечаете точки для монтажа трубных изделий.
  • Пробуриваете отверстия требуемой глубины и сечения.
  • Создаете подушку из гравия и песка (слой должен иметь толщину около 20 см после тщательной утрамбовки засыпанных материалов).
  • Устанавливаете трубы в подготовленные ямы. На этом этапе следует тщательно следить за вертикальностью монтажа опор. Держите под рукой строительный уровень и постоянно пользуйтесь им.
  • Засыпьте опорные элементы сантиметров на 30–35 песком и уплотняете его.
  • Заливаете бетонным жидким составом (вода, 3 части песка и часть цемента) ямы. Раствор должен хорошо пропитать утрамбованный песок.
  • Делаете и устанавливаете опалубку из досок. Теперь нужно подождать застывания бетонной смеси.
  • Помещаете в полость трубных изделий арматурные прутки. Дистанция между отдельными стержнями выдерживается на уровне 7 см. В середину трубы вдавливаете еще один прут. Он обязан пройти до основания из бетона. Этот элемент необходим для повышения прочности всего сооружения.

Затем вам нужно залить бетоном опорные элементы на треть (изнутри и снаружи), выждать сутки, насыпать на затвердевшую поверхность землю, уплотнить ее и долить бетонную смесь в трубу до ее верхнего торца. Последний шаг – засыпка трубы снаружи смесью земли и песка и уплотнение этого слоя.

Работы завершены! Вы создали надежный трубный фундамент столбчатого типа для ненагруженных строений.

Как сделать фундамент из металлических труб своими руками

Качественный фундамент является основой всего строительства. Однако далеко не всегда есть необходимость заливки из бетона. Существуют и альтернативные варианты, одним из таких является столбчатый вариант. Он часто используется для строительства зданий из дерева либо каркасных домов в один этаж. Также его можно использовать для небольших легких строений, например, для гаражей, бань, веранд, беседок.

Столбчатый фундамент из металлических труб – это аналог свайной конструкции, сочетающий в себе все ее преимущества. Такой вариант поможет вам сэкономить немало времени на земельных работах, избежать затрат на строительные материалы, не тратить время на копку котлована и сопутствующие работы. Однако для того, чтобы фундамент из стальных труб получился качественным и надежным, необходимо произвести правильный расчет, а также придерживаться технологии строительства. Сегодня поговорим о том, как создается забивная основа и разберем некоторые особенности ее возведения.

Особенности создания конструкции

Фундаменты из стальных труб могут быть использованы только для зданий, имеющих сравнительно небольшой вес. Применение металлических конструкций помогает несколько увеличить устойчивость свай к перегрузкам, а также позволяет избежать губительного воздействия влаги и перепадов температур на структуру бетона. Армирование для металлического фундамента не требуется.

По заглубленности существует лишь два типа фундаментов, в частности:

  1. Мелкозаглубленный.
  2. Заглубленный.

Первый вариант может быть использован для небольших конструкций, имеющих минимальную массу. Его рекомендуют устанавливать в регионах с мягким климатом и с нормальными показателями влажности грунта. Такой вариант проще, но менее устойчив, поэтому использовать его можно далеко не всегда. Такие фундаменты устанавливают на глубину около 80 см. Сваи вдавливаются в скважины меньшего диаметра, после чего заливаются раствором и обвязываются швеллером или брусьями.

Если на площадке высоко расположен водоносный слой, отмечается плохая устойчивость грунта, необходимо увеличить глубину до отметки промерзания почвы и чуть ниже. В умеренном климатическом поясе нашей страны этот показатель может достигать 1,5 метра.

Скважины необходимо бурить на глубину около 2-х метров. Внутрь укладывается песок крупной фракции, а также устанавливают металлическую трубу, которую впоследствии заливают раствором. После пропитки растворов песка получается качественная и прочная основа.

Как выполняется закладка фундамента

В ходе работ обязательно нужно придерживаться технологии. В таком случае вы получите качественное и прочное основание, которое простоит десятилетия. Разберем пошаговую инструкцию по монтажу конструкций подобного рода.

  1. Подготовка. Перед началом работ необходимо составить план, в котором должны быть предусмотрены все основные нюансы: глубина залегания свай, их количество, расположение и т. д. Перед началом бурения проводится разметка. Необходимо пометить кольями места, где будут установлены столбы. Верхний слой почвы снимается, после чего проводится разравнивание поверхности.
  2. Бурение. Если вы не желаете привлекать спецтехнику, можно обойтись обыкновенным ручным буром. Величина углубления подбирается исходя из климатических особенностей региона, типа почв, глубины залегания грунтовых вод и других факторов. Диаметр ямы должен быть немногим больше размера несъемной опалубки. Если вы намерены строить здание для постоянного проживания, в качестве основы необходимо использовать трубы, толщиной не менее 250 мм.
  3. Подготовка бетона. Для его создания потребуется цемент М500 и смесь крупнофракционного песка с гравием. Сочетание составляет 1:6. Дополнительно рекомендуется добавить пластификатор. Перемешать можно вручную, миксером или с помощью бетономешалки.
  4. Подготовка перед установкой. На дно ямы укладывается подушка из песка, которую необходимо плотно утрамбовать. Опора должна быть изолирована с помощью битумной мастики.
  5. Монтаж трубы. Ее необходимо углубить в песчаную подушку и зафиксировать вертикально. Раствор должен быть залит таким образом, чтобы песок полностью им пропитался.
  6. Закрепление. Опалубку нужно закрепить вертикально и подождать до полного застывания основы. Чтобы повысить прочность фундамента, необходимо вставить внутрь трубы прут арматуры.
  7. Заполнение бетоном корпуса трубы и трамбовка.

На этом, собственно, все. Остается только дождаться полного высыхания и затвердевания бетона, после чего можно начинать строительство. Если вы выполните работы согласно технологии, вы получите надежную и качественную основу для любого строения.

Как установить фундамент из труб своими руками: 3 совета от профессионалов

Сооружение свайного фундамента из труб набирает популярность благодаря простоте монтажа и доступности материалов. Но кроме весомых плюсов такая конструкция имеет некоторые ограничения. С основными нюансами возведения и областью применения трубного фундамента можно ознакомиться ниже.

  • Особенности трубного фундамента
  • Главные преимущества
  • Дополнительные аргументы для выбора несущей конструкции из труб
  • Ограничения в применении
  • Этапы установки
  • Разметка и бурение скважин
  • Возведение
  • Гидроизоляция и утепление
  • Обвязка

Особенности трубного фундамента

Свайный фундамент из труб выполняет функцию несущей опоры в небольших зданиях с малой нагрузкой. Это подходящий вариант не только для деревянного коттеджа, беседки, бани и хозяйственных построек, но и для полноценного малоэтажного дома.

Качества трубного фундамента зависят от материала, из которого они изготовлены: пластика, асбеста или металла.

Минимальный диаметр для асбестовых труб в качестве свай для фундамента ― 20 см. Их сильные стороны ― стойкость к коррозии, воздействию низких температур, легкость резки, слабые ― невысокая прочность. Чтобы опоры из асбеста выполняли свою функцию, следует усилить их арматурой большего диаметра или количества.

Достоинства пластиковых труб ― низкая цена и вес, устойчивость к воздействию агрессивных вод и высоких температур. Но в целом они считаются менее практичными, чем аналоги из асбеста и металла, из-за своей плохой переносимости холода.

Металлические трубы ― лучший выбор для несущей конструкции малоэтажного здания благодаря высокой прочности. Но цена на них тоже выше, особенно учитывая транспортные затраты, ведь вес металлических опор достаточно большой. Главное условие для обеспечения длительной службы такого фундамента ― обработка свай антикоррозийным составом.

Фундамент из труб рассчитан на небольшие здания

Главные преимущества

Основные плюсы фундамента из труб:

  • не требуется рытье внушительных траншей и котлованов;
  • более скромные материальные затраты, чем при возведении других видов фундамента;
  • способность выдерживать нагрузки, соответствующие малоэтажным зданиям;
  • относительная простота и оперативность выполнения работ;
  • равномерное распределение веса сооружения относительно земли;
  • применяется на участках с нестабильным и подверженным морозному пучению грунтом;
  • защита несущих конструкций от стоковых вод.

Дополнительные аргументы для выбора несущей конструкции из труб

Кроме явных преимуществ, трубный фундамент обладает рядом приятных бонусов:

  1. широкий выбор деталей разного размера;
  2. экономия на доставке и материалах;
  3. бурение скважин под сваи не требует применения сложной и дорогостоящей техники;
  4. отказ от кладки;
  5. не требуется дополнительное сооружение опалубки ― эту задачу выполняет труба.

Ограничения в применении

Фундамент из труб не рекомендуют возводить в следующих случаях:

  • на участках с грунтом, склонным к горизонтальному смещению;
  • при строительстве тяжелых кирпичных или многоэтажных зданий;
  • при необходимости сооружения подвальных помещений.

Этапы установки

Закладка фундамента под дом своими руками ― вполне реальная задача. Но для получения надежного основания, которое прослужит долгие годы, нужно придерживаться рекомендаций по технике возведения конструкции.

Чтобы сделать столбчатый фундамент необходимо выполнить следующие этапы:

  1. Разметка и бурение скважин.
  2. Возведение.
  3. Гидроизоляция и утепление фундамента.
  4. Обвязка.

Разметка и бурение скважин

Прежде чем установить сваи из труб своими руками нужно произвести разметку. Для этого следует рассчитать предполагаемую нагрузку, которую здание будет оказывать на фундамент и определить количество монтируемых труб. Важно, чтобы под углами и несущими стенами присутствовали опоры.

Проделать отверстие, в которое будет опускаться столб, поможет ручной бур для земли. Глубина скважин зависит от типа почвы и климатических условий региона. Как правило, труба углубляется на 30 см ниже уровня, в котором грунт может промерзать. Диаметр отверстия должен совпадать с диаметром свай, среднее расстояние между ними ― от 1,5 до 2,5 метров.

Чтобы полностью соорудить фундамент на трубах своими руками и достичь еще большей экономии средств, можно изготовить бур для столбов самостоятельно. Для этого потребуются:

  • дрель;
  • сварочный аппарат;
  • угловая шлифовальная машина;
  • труба диаметром 10 см;
  • наружная винтовая резьба;
  • шнековый винт шириной 20 см;
  • два ножа из стали;
  • тройник с внутренней винтовой резьбой.

Буровая установка своими руками выполняется в следующем порядке:

  1. На один конец трубы крепят винтовую резьбу, а на другой ― шнековый винт.
  2. К краю шнека, под углом к земле приваривают стальные ножи.
  3. На винтовую резьбу на противоположном буру конце трубы прикручивают тройник с приваренным к нему воротком.

Удлинить земельный бур, можно с помощью отрезка трубы, который будет играть роль разборной штанги.

Возведение

Соорудить трубный фундамент из пластика или асбеста можно двумя способами.

В ходе первого способа в расположенные в скважине сваи вставляют две арматуры, длина которых на 40–60 см длиннее опалубки. Пруты должны уходить глубже дна шурфа и выступать за верхний край трубы на равное расстояние.

К выступающему концу далее крепится ростверк фундамента. Бетон заливается в полость свай и скважину.

В процессе второго способа скважину через трубу на 1/3 заливают бетонной смесью. Затем трубу приподнимают и фиксируют над образовавшейся подушкой. Арматуру опускают на дно шурфа, но ее верхний конец не должен выступать за внешний край трубы. После этого углубление и опалубку полностью заполняют бетоном.

Фундамент из металлических труб своими руками также можно возвести по двум технологиям:

  1. Опору вбивают на 50–100 см ниже дна скважины. Потом заливают пространство опалубки и шурфа бетоном. В качестве ростверка здесь подойдут приваренные к верхним концам труб профили. Конструкция окажется наиболее крепкой и надежной, если вместо одной металлической опалубки в скважину поместить несколько труб меньшего диаметра. Их количество может варьироваться в пределах от 2 до 6. Располагать такие опоры следует на расстоянии примерно 5 см друг от друга. Такой вариант не требует усиления арматурой.
  2. У свай из металла есть склонность расширяться под действием повышенных температур. Чтобы этого избежать, рекомендуется прибегнуть ко второй технологии монтирования фундамента из металлических труб. Выполняемая работа в этом случае более проста и экономична. Обязательное условие ― бурение скважины на пару миллиметров уже диаметра трубы. Опору следует вбить в образовавшийся шурф и заполнить бетоном. При необходимости конструкцию можно усилить арматурным прутом.

Важно! Фундамент из металлической трубы должен возвышаться над уровнем грунта примерно на 40 см.

Гидроизоляция и утепление

Гидроизоляция и утепление фундамента ― необходимые условия для его длительной и надежной службы. Поэтому к этим задачам следует подойти со всей ответственностью: изучить способы выполнения, подобрать подходящие материалы и ознакомиться с правилами осуществления работ.

Гидроизоляция фундамента из труб ― процесс сложный и трудоемкий. Сначала нужно определить уровень залегания подземных вод и их потенциальный подъем. Если он располагается на глубине менее метра от основания свай, то защита от влаги им просто необходима. А в случаях, когда столбы для фундамента в подземной части соприкасаются с водой, то дополнительной мерой будет сооружение дренажной системы.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
