Как пользоваться водяным уровнем для горизонта фундамента

Как пользоваться гидроуровнем?

Содержание

  1. Принцип работы устройства
  2. Подготовка к использованию
  3. Работа с гидроуровнем
  4. Хранение и уход

1. Принцип работы устройства

Суть измерений по гидростатическому уровню основывается на законе Паскаля о сообщающихся сосудах. Он гласит: в сообщающихся сосудах уровни однородной жидкости равны. Таким образом, заполненная водой трубка с колбами на концах используется, чтобы определить метки на одном уровне относительно горизонта. То есть колбы выступают контрольными сосудами, по их шкале делают отметки.

Казалось бы, все просто как дважды два. Однако даже небольшая погрешность может сыграть злую шутку. Например, когда определяют уровень плитки на разных стенах, ошибиться нельзя, иначе швы будут несимметричны. Точность результатов во многом зависит от подготовки устройства к работе, поэтому не стоит пренебрегать этим этапом. Расскажем об основных нюансах.

2. Подготовка к использованию

Все строительные гидроуровни продаются без воды. Перед применением необходимо залить в них жидкость. Для этого есть два способа.

  • 1 способ. Воду наливают из крана тонкой струйкой в один конец трубки. Другой конец при этом либо закрыт пробкой, либо его удерживают, чтобы вода не выливалась.

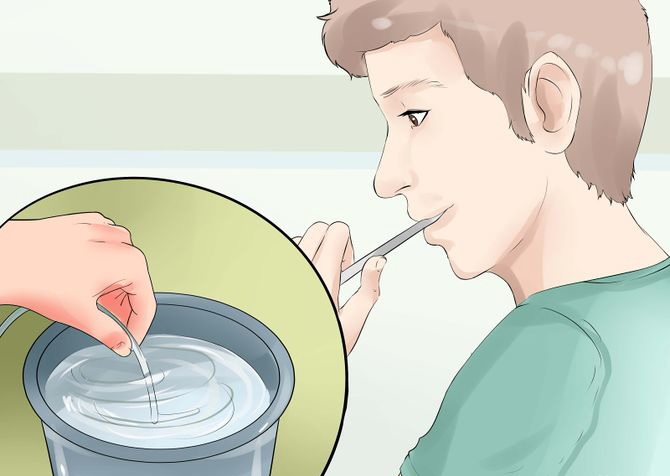

  • 2 способ. Один конец трубки помещают в ведро с жидкостью, расположенное выше уровня второго конца. Из второго конца высасывают воздух. После этого жидкость пойдет туда самотеком.

Не стоит наполнять колбы до краев. Необходимо оставить в них воздух, чтобы уровень воды оставался в пределах шкалы. Кстати, для лучшей видимости иногда жидкость подкрашивают.

После наполнения строительного гидроуровня необходимо стравить лишний воздух из трубки, чтобы в процессе измерений избежать погрешностей. Шланг складывают пополам, распрямляют, а его концы поднимают кверху и держат рядом. Пробки с колб нужно снять. Пузырьки воздуха поднимутся и выйдут из трубок естественным путем. Вы можете следить за процессом, оценивая однородность жидкости по всей длине трубки. Ускорить выход пузырьков можно, постукивая пальцами и подгоняя их таким образом кверху.

Проверка: правильно подготовленный к работе инструмент не должен иметь пузырьков в трубке, а вода в колбах должна быть на одинаковом уровне.

3. Работа с гидроуровнем

Проводить измерения лучше вдвоем. Рассмотрим использование инструмента на примере разметки под плитку, когда требуется отметить первый ряд на противоположных стенах. Порядок действий будет следующим.

  • Сначала на одной стене сделайте контрольную отметку на уровне глаз или на высоте 1,5 м. Чертится четкая горизонтальная линия.
  • Приложите к этой отметке один конец строительного гидроуровня с колбой. Зафиксируйте его, если вы работаете без напарника, либо удерживайте в одном положении.
  • На второй стене сделайте отметку на уровне глаз или отмеряйте 1,5 м и приложите к этой точке второй конец уровня с колбой. Это делаете либо вы сами, либо ваш напарник.
  • Далее отрегулируйте высоту второго конца уровня так, чтобы вода в обеих колбах достигла одинаковой отметки. Зафиксируйте вторую колбу и сделайте отметку.

Вы получите контрольные точки, по которым в дальнейшем будете вести отсчет ряда плитки на каждой стене. Чтобы не ошибиться и ограничиться минимальной погрешностью, рекомендуем делать отметку, когда ваши глаза находятся не сверху или снизу колбы, а строго напротив нее. Иначе появляется вероятность смещения контрольной метки из-за искаженного восприятия уровня воды. По полученной метке чертить линию лучше с помощью строительного пузырькового уровня. Легче вести дальнейшие расчеты от прямой горизонтальной линии, а не от маленькой точки.

4. Хранение и уход

Водяные строительные уровни нужно правильно хранить, чтобы они служили без погрешностей как можно дольше. Неосторожное обращение со шлангом, перегибы, переломы – все это сказывается на результатах последующих измерений. Если воде трудно проходить через поврежденные места, уровень в колбах может быть неправильным. Во время работы важно исключить любые механические воздействия на трубку. Нельзя ставить на нее предметы, наступать, перекручивать. После работы шланг нужно опустошить и аккуратно смотать без заломов. Очень длинную трубку можно намотать на специальную катушку или придумать самодельную систему хранения. Есть очень простой и дешевый способ: из фанеры вырезают круг, к которому с торца по окружности крепят небольшие отрезки алюминиевого профиля. На это приспособление наматывают шланг как на катушку. Бережное хранение строительного гидроуровня позволит ему сохранить рабочие свойства, а вам быть уверенным в том, что он не врет.

Надеемся, простые рекомендации помогут вам в работе, и вы легко добьетесь точных результатов. Если вы еще не купили строительный уровень, можете выбрать его сейчас в нашем интернет-магазине. У нас представлены изделия различной длины – от 5 до 30 м. Легко подобрать подходящий вариант для работы в помещении или на улице.

Гидроуровень – как пользоваться простым устройством для стройки и ремонта?

Необходимые инструменты

Вы до сих пор уверены, что всё, чему учили в школе, никогда вам не пригодится? Скорее всего, вы ошибаетесь. Например, когда вы используете гидроуровень при строительстве или ремонте, то работает закон сообщающихся сосудов, сформулированный французским ученым Паскалем.

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте. Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы. Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно. После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить. Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник. Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется. Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении. Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

Водяной уровень: как пользоваться гидроуровнем

4 октября, 2015. Прочитано 45986 раз(а)

В современном жилище необходимо, чтобы все уровни полов и потолков были одинаковыми и идеально ровными. Время заваленных полов и перекошенных потолков безвозвратно ушло в прошлое.

Для выполнения этой задачи строителями активно используются лазерные уровни и нивелиры. Но, в то же время, водяной уровень остаётся очень популярным. Это очень простой, практичный и точный инструмент, без которого трудно обойтись. Не всегда целесообразно покупать дорогостоящий лазерный уровень, особенно если речь идет о ремонте одной квартиры. К тому же, точность этого устройства очень высокая. В этой статье мы рассмотрим как правильно пользоваться водяным уровнем — он же гидроуровень.

Для чего используют водяной уровень (гидроуровень)

Гидроуровень используется для определения и разбивки горизонтального уровня таких конструкций как пол и потолок. Например его используют для стяжки пола или разметки стены под полки. С этой целью не рекомендуется использовать пузырьковый уровень, т.к. это может привести к большим погрешностям.

Для разметки высоты горизонта пола и потолка всегда используйте водяной уровень или лазерный.

Так же, если есть необходимость на разных стенах помещения или в другой комнате обозначить одинаковый по высоте уровень каких-либо деталей интерьера, то это можно тоже сделать используя водяной уровень. Это могут быть навесные полки, картины, обрамления арок и дверных проёмов, настенные светильники и кухонные шкафы с рабочими поверхностями.

Спектр применения гидроуровня уровня в хозяйстве обширный. Поэтому такой инструмент всегда должен быть в доме. Для этого нужно всего лишь приобрести прозрачный ПВХ шланг нужной длины.

А в пошаговой инструкции будет рассказано, как правильно нанести горизонтальную отметку высоты по периметру стен всей квартиры или дома. А так же порядок действий для получения уровня горизонта пола и потолка.

Для этого понадобится:

  • водяной уровень;
  • красящая нить для разметки;
  • немного любой краски для подцветки воды;
  • карандаш;
  • рулетка.

Что из себя представляет гидроуровень

Принцип работы водяного уровня очень прост и основан на физических законах. Он действует по принципу сообщающихся сосудов, в которых под воздействием атмосферного давления устанавливается одинаковый уровень поверхности жидкости.

Длина шланга зависит от размеров помещения. Очень длинный шланг покупать не стоит, т.к. в небольших помещениях он будет мешать и скручиваться, что приведет к более длительному процессу переливания воды и даже к неточным результатам. Приблизительный расчет можно сделать, если исходить из размеров помещения и учитывать, что реперные точки (точки от которых будет потом производиться дальнейшая разметка) обычно делаются на высоте 90-100 см от перекрытия или стяжки. Таким образом, получим общую длину шланга равную 2 метра плюс расстояние от главной точки отсчета до точки в самой дальней комнате. Многое зависит от точки размещения главного репера. Оптимально разместить его в геометрическом центре квартиры. В таком случае понадобится шланг меньшей длины.

При расчете длины шланга нужно учитывать, что гидроуровень должен вертикально опускаться по стене и свободно лежать на полу. При проведении разметки он не должен висеть или быть «в натяжку».

Для средних по размеру квартир вполне достаточно шланга длиной 15 или 20 метров. Для маленьких помещений типа коридоров и ванных достаточно длины 5-8 метров. Оптимальный диаметр гидроуровня – 10-12 или 15 мм.

Как работать с гидроуровнем: разметка уровня пола, потолка, стен

Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.

Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.

Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.

Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.

Конец трубки зажимают пальцем

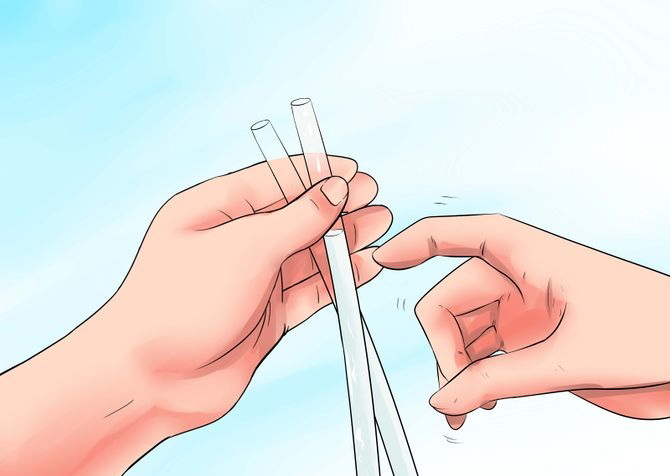

При соединении двух концов трубки, уровень воды в них должен быть одинаков.

Уровень воды в трубках должен быть одинаковым

Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.

Этот конец шланга остаётся всё время неподвижным!

Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.

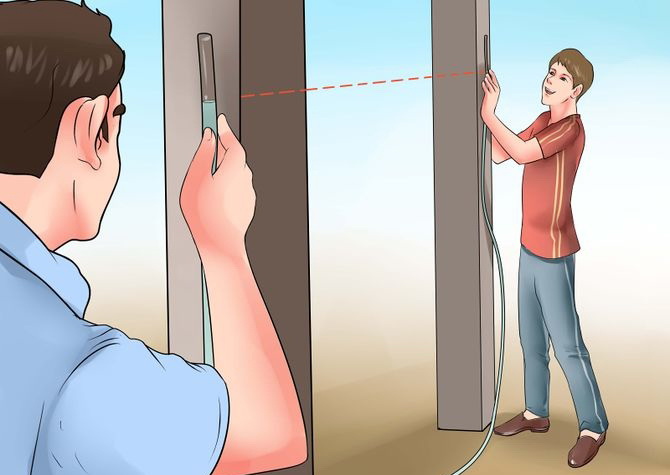

Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.

При перемещении со шлангом необходимо его край зажимать пальцем.

Конец трубки зажать пальцем

Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.

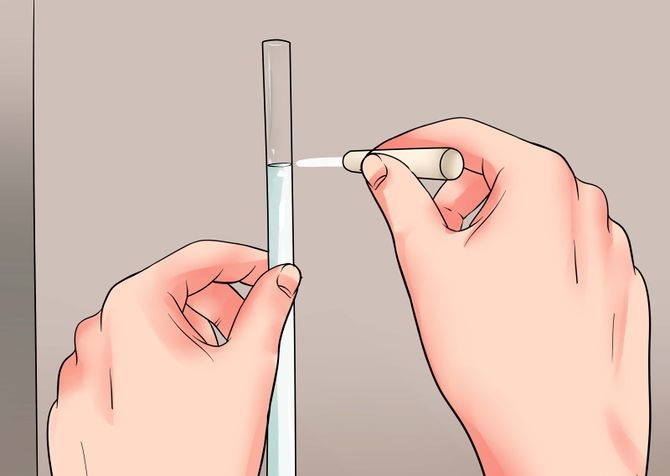

После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.

При нанесении, а также при сверке уровня воды и отметки, необходимо чтобы уровень глаз смотрящего находился четко на уровне метки. Иначе возможны погрешности.

Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.

Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.

Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.

Все последующие отметки на смежных и противоположной стене нужно делать от первой реперной точки!

На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.

Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.

Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.

Во время работы шланг должен свободно лежать на полу. Нельзя допускать перекручивания и перегибов шланга.

Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.

Напомним, что нулевой отметкой в квартире принято считать уровень чистого пола.

В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.

Использование водяного уровня на видео

Инструменты

Гидроуровень — это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:

  1. Что такое гидроуровень
  2. Преимущества и недостатки строительного гидроуровня
  3. Подготовка к работе с гидроуровнем
  4. Как правильно пользоваться гидроуровнем
  5. Гидроуровень Зубр
  6. Как сделать гидроуровень своими руками
  7. Советы при работе со строительным гидроуровнем
Читать еще:  Как посчитать кубатуру бетона на фундамент

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

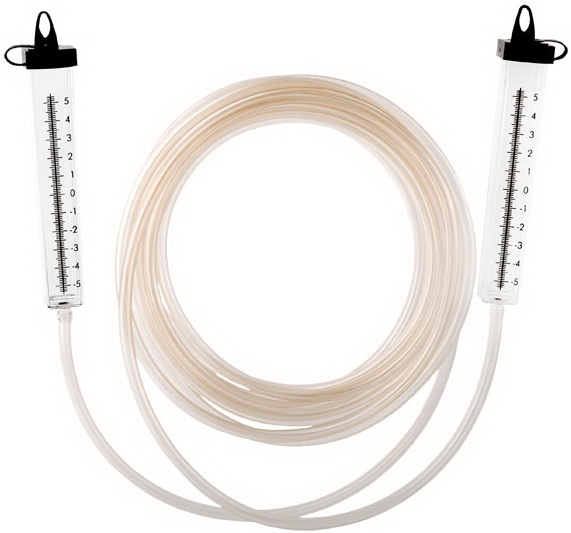

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 — 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень — это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

  • низкая цена гидроуровня;
  • легкость в использовании;
  • работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
  • выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
  • возможность работы за пределами помещения;
  • инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

  • необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
  • сложность заправки длинных шлангов водой;
  • работа при температуре выше 0°с;
  • систематическая смена жидкости;
  • изоляция прибора на 2 м от отопительных и горячих элементов;
  • работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

  • инструмент;
  • емкость для жидкости, ковш или лейка;
  • воронка;
  • заточенный карандаш;
  • линейка и рулетка;
  • скотч;
  • по желанию, краситель для воды;
  • помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

  • расправьте шланг инструмента, чтобы не было его заломов;
  • наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
  • разместите его на возвышенности;
  • поместите один конец гидроуровня на самое дно полной емкости;
  • потяните жидкость через второе отверстие трубы;

  • конец с колбой опустите как можно ниже к земле;
  • вставьте воронку в отверстие второго конца;
  • из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

  • прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
  • после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

  1. Держите колбу на необходимом уровне возле первого объекта.
  2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
  3. помощник берет вторую колбу и перемещает ее к следующей точке.
  4. Следите за тем, чтобы трубка не перегибалась.
  5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
  6. Сделайте отметку карандашом.
  7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
  8. Далее действуйте по описанной схеме.
  9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
  10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

  • эластичная прозрачная трубка диаметром в 8 – 10 мм;
  • два медицинских одноразовых шприца на 5 делений;
  • канцелярский нож;
  • емкость для воды;
  • мыльный раствор;
  • маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

  • пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
  • выкиньте иглы со шприцов и выньте поршни;
  • обрежьте канцелярским ножом конусы под иглы;
  • расширьте отверстие шприца до диаметра шланга;
  • вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

  • наполните систему водой;
  • поднимите концы шланга вверх;
  • определите середину трубки инструмента. Надавите на нее ногой;
  • пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.

Как пользоваться водяным уровнем одному человеку

Строитель 4 разряда

Гидроуровень является строительным инструментом, который используется для определения уровня поверхности, расположенной на определенном расстоянии. Внешне прибор напоминает гибкую трубку со шкалой. Перед тем как пользоваться водяным уровнем, рекомендуется ознакомиться с принципом его работы. В его основе лежит закон Паскаля о сообщающихся сосудах. Определение уровня производится относительно положения горизонта.

Работа гидроуровня базируется на законе Паскаля о сообщающихся сосудах

Описание и характеристики инструмента

Водяное устройство состоит из шланга и двух резервуаров. Его применяют при монтаже подвесного потолка, заливке стяжки. Он помогает выровнять предметы, расположенные в различных помещениях.

Для упрощения работы с гидроуровнем рекомендуется использовать трубки с большим диаметром. Они обеспечивают легкое прохождение воды. Оптимальная длина трубки — 3-30 м. Водяной инструмент весит до 1 килограмма. Работать с водяным уровнем смогут не только специалисты, но и начинающие строители.

Чтобы проверить точность работы устройства, соизмеряется жидкость в двух ёмкостях. Чтобы отметить заданную высоту на объекте, один резервуар держится в определенной точке, а второй — перемещается в пространстве.

В этом видео вы узнаете как работать с гидроуровнем:

На крупных строительствах используют лазерный уровень с лучом длиной в 100 метров. Чтобы определить отклонения в любой плоскости, используют пузырьковый уровень. Он представлен в виде прямого корпуса в 15-200 см с колбами и жидкостью. Учитывая положение пузырька, определяют угол наклона устройства относительно поверхности.

Аналогичный принцип работы характерен для трубного уровня. Он удобен в использовании, так как имеет специальное крепление. Для преобразования наклона и угловой скорости в электросигнал используется электронный гидроуровень.

Плюсы и минусы устройства

Гибкий шланг обеспечивает легкую работу в труднодоступных местах. Гидроуровень можно использовать с различных углов здания, где нет прямой видимости объекта. Пользоваться водяным уровнем одному человеку трудно. К другим минусам устройства специалисты относят:

  • длинные шланги сложно заправлять водой;
  • систематическая смена воды;
  • работать с инструментом должны 2 человека, исключением является лазерный тип прибора;
  • уровень требует изоляции на 2 метра от горячих и отопительных устройств;
  • работа осуществляется только в горизонтальной плоскости.

Чтобы воспользоваться гидроуровнем, понадобится ёмкость, маркер, рулетка, скотч, краситель для воды. Предварительно инструмент промывается мыльным раствором. В таком случае грязь не повлияет на точность его работы. Специалисты выделяют 2 способа правильно пользоваться водяным уровнем.

Гидроуровень работает только на горизонтальной плоскости

Первый метод:

  • расправляется шланг, чтобы отсутствовали заломы;
  • в емкость набирают воду;
  • сосуд устанавливают на возвышенности;
  • один конец инструмента помещают на дно емкости;
  • жидкость подтягивается через другое отверстие шланга.

Можно пользоваться гидроуровнем, придерживаясь другой методики: конец с колбой опускается к земле, вставляя воронку в отверстие другого конца. Вливается в инструмент жидкость. Аналогичным способом наполняется устройство водой из-под крана. Но в этом случае в сосуд проникают воздушные пузырьки, что затрудняет регулировку потока жидкости. Так как в кипяченой воде меньше кислорода, специалисты заливают её в сосуд.

Для окраски жидкости потребуется:

  1. Приложить емкости друг к другу.
  2. Обеспечивается равный уровень жидкости в сосудах.
  3. Найденное значение обозначается фиксатором, что называется нулевым уровнем.
  4. Когда аппарат наполнится водой, колбы фиксируют, краны на них перекрывают.

Принцип работы гидроуровня

Строительный гидроуровень имеет сложную конструкцию, для работы с ним потребуется два человека. Первая колба удерживается на определенном уровне вблизи первого объекта. Карандашом выполняется отметка на поверхности. Показатель фиксируется устройством, которое оставляют в неподвижном состоянии.

Второй человек перемещает другую колбу к следующей точке. При этом трубка не должна перегибаться. Водяной уровень регулируется до нужной отметки. Если уровни совместились, измеряемые участки находятся в горизонтальном положении относительно друг друга.

Для проведения замеров с помощью гидроуровня необходимо два человека

Карандашом делают отметку. Найденные точки считаются опорными. Их соединяют в прямую линейкой. Проводят перпендикулярные прямые на нужную величину, используя линейку с рулеткой. Метки соединяют. Если инструментом пользуется один человек, предварительно выполняется крепление к любой колбе. Затем фиксируется эта часть уровня к нужному месту винтами или скотчем.

К строительным гидроуровням относят модель Зубр. Её применяют для выполнения разметок. Устройство представлено в виде полимерной трубки, длина которой находится в пределах 5-25 метров, и 2 колб.

Форма сосудов позволяет их приложить к стенам и прочим поверхностям. Длина шланга равняется 8 мм. Модель Stayer оснащена трубкой длиной в 5-25 метров и диаметром в 6 мм.

Самостоятельное изготовление

Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:

  • пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
  • обрезка поршней от шприцев ножом;
  • расширение отверстий шприца до диаметра шланга;
  • установка иглы в соответствующие трубки.

Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.

Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.

Чтобы сохранить её в первоначальном состоянии, в жидкость добавляют спирт, водку. Для проверки точности инструмента соединяют концы шланга. Уровень жидкости в сосудах должен совпадать. В других случаях специалисты считают, что шланг перегнулся, в нем содержится воздух.

Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.

Как пользоваться гидроуровнем при строительстве фундамента

Ремонт в квартире почти всегда связан с необходимостью определения взаимного расположения предметов или поверхностей относительно какой-либо горизонтальной плоскости. Для этого с незапамятных времен используют водяной уровень. Встречается также название «гидроуровень» (от др.-греч. hydros — вода). В общем виде этот простейший по конструкции прибор представляет собой прозрачный шланг, частично заполненный водой. Его принцип действия основан на использовании закона о сообщающихся сосудах.

  1. Область применения и принцип действия
  2. Принцип действия
  3. Достоинства и недостатки
  4. Как работать с водяным уровнем
  5. Изготовление гидроуровня своими руками
  6. Использование гидроуровня при обустройстве фундамента

Область применения и принцип действия

Водяной уровень работает по закону сообщающихся сосудов

Водяной уровень применяется, когда использование других видов, например, пузырьковых, нецелесообразно или невозможно. В общем случае гидроуровень используют при проведении таких ремонтных работ:

  • заливка стяжки пола;
  • обустройство натяжного потолка;
  • наклейка обоев и пр.

С помощью инструмента можно располагать на одном уровне картины или мебельные полки. Все это можно сделать за углом или даже в разных комнатах.

Принцип действия

Конструктивно гидроуровень состоит из двух промаркированных в сантиметрах колб, соединенных между собой эластичным шлангом. Эта простая система наполняется водой или какой-либо другой жидкостью. Если при этом колбы расположить строго в одной плоскости относительно пола, уровень жидкости в каждой из них будет одинаковым.

Для удобства пользования уровнем нужно, чтобы шланг обеспечивал хорошее прохождение жидкости. Это возможно, если его диаметр будет от 10 до 15 мм (чем длиннее шланг, тем больше). Длина шланга выбирается в зависимости от места проведения работ и может составлять от 3 до 30 м. Вес такого прибора не превысит 1 кг.

Достоинства и недостатки

Работать с гидроуровнем удобнее вдвоем

Гидроуровень строительный прост по конструкции и легок в эксплуатации. Гибкий эластичный шланг позволяет использовать его, когда прямая видимость между объектами отсутствует – за углами, в разных помещениях и даже за их пределами. Он отличается высокой точностью, не ломается при падении и не требует особых условий хранения.

Среди немногочисленных недостатков, присущих водяному уровню, особо отмечается необходимость участия в работе двух человек. Одному работать с ним крайне неудобно. Кроме того гидроуровень:

  • используется исключительно в горизонтальной плоскости;
  • нельзя применять в непосредственной близости от нагревательных элементов;
  • при работе в условиях отрицательных температур требует применения незамерзающих жидкостей.

При неаккуратном обращении с жидкостным уровнем в систему может попасть воздух, что отрицательно сказывается на погрешности.

Как работать с водяным уровнем

Чтобы работать с гидроуровнем понадобятся:

  • небольшой ковшик;
  • маленькая воронка;
  • рулетка;
  • скотч;
  • линейка;
  • карандаш.

Не лишним будет также наличие какого-либо красителя, которым можно подкрасить воду.

Перед тем как приступить к работе шланг наполняется кипяченой, а лучше дистиллированной водой, желательно комнатной температуры. При этом необходимо внимательно следить за тем, чтобы в воде не было пузырьков воздуха – их наличие влияет на точность измерения. Чтобы отметить заданную высоту в нужных местах, одна колба остается на месте, а вторая передвигается в нужном направлении. Переносить вторую колбу нужно аккуратно, так как на шланге не допускается наличие даже малейшего излома или изгиба. Разместив вторую колбу в конечной точке, нужно выждать, пока в обеих колбах не прекратятся колебания воды. Контрольную отметку по высоте делают там, где жидкость во второй колбе находится на одном уровне с первой.

Конструктивно водяной уровень требует для работы участия двух человек. Если придется работать одному, необходимо предусмотреть наличие специального крепления для одной из колб.

Изготовление гидроуровня своими руками

При необходимости водяной уровень нетрудно сделать самостоятельно, используя для этого подручные материалы:

  • эластичный шланг диаметром 10-15 мм;
  • медицинские одноразовые шприцы — 2 шт.;
  • канцелярский нож;
  • мыльный раствор.

Шланг необходимо промыть мыльным раствором, что позволит снять с его внутренней поверхности загрязнения и остатки технической смазки.

Шприцы придется подвергнуть небольшой доработке:

  • снять иглы и вынуть поршни:
  • конусы под иглы срезать канцелярским ножом.

Концы шланга нужно надеть на носики шприцев или вставить в них, зависит от диаметра. Простейший гидроуровень с промаркированными колбами позволит точно отслеживать уровни жидкости.

Использование гидроуровня при обустройстве фундамента

Чаще всего водяной строительный уровень используют, когда приобретение дорогостоящего лазерного построителя плоскостей экономически нецелесообразно.

Чтобы вертикально установить перекладины-стойки обноски, определяющие границы и оси постройки на местности, необходимо:

  1. Вертикально установить первую рейку обноски.
  2. На необходимой высоте закрепить на рейке один из концов водяного уровня.
  3. В нужном месте разместить и проконтролировать вертикальность установки второго элемента обноски.
  4. Второй конец гидроуровня зафиксировать на установленной перекладине.
  5. Приняв верх первой опоры за базовый (нулевой) уровень, выставить по нему все остальные рейки.
Читать еще:  Армирование плитного фундамента схема

Используя эту же технологию выставляют опалубку и заливают фундаментное основание.

При помощи гидроуровня можно осуществить разметку будущего фундамента на местности и проверить ровность залитого фундамента.

Чтобы надежно закрепить водяной уровень необходимо:

  1. Горизонтально положить на фундамент две доски.
  2. К каждой из досок под углом 90° прикрепить рейку.
  3. Проверить и при необходимости выровнять конструкцию.

Перед закреплением водяного уровня на деревянном каркасе рекомендуется снять колбы – так работать будет удобнее. Далее:

  1. Проволокой закрепить на дощечках концы шланга.
  2. Подождать, пока вода выровняется и нанести на обеих трубках базовую отметку («нуль»).
  3. Зажав концы трубки так, чтобы вода не расплескалась, перенести одну из дощечек к проверяемому углу фундамента.

Установив дощечку с трубкой на измеряемый угол фундамента:

  1. Разжать края шланга.
  2. Выждав, пока вода успокоится, линейкой замерить, насколько уровень воды отклонился от «нуля».
  3. От расстояния в базовой точке отнять величину отклонения от «нуля» в проверяемой точке. Если столбик воды поднялся относительно «нуля», его величина берется со знаком «+», а если опустился – со знаком »минус».

Проверив и рассчитав отклонения на всех углах фундамента, сравнивают их с допустимыми отклонениями горизонтальных плоскостей, приведенными в нормативно-технической документации (СНиП 3.03.01-87) и при необходимости выравнивают их.

Как пользоваться гидроуровнем при строительстве фундамента

Ремонт в квартире почти всегда связан с необходимостью определения взаимного расположения предметов или поверхностей относительно какой-либо горизонтальной плоскости. Для этого с незапамятных времен используют водяной уровень. Встречается также название «гидроуровень» (от др.-греч. hydros — вода). В общем виде этот простейший по конструкции прибор представляет собой прозрачный шланг, частично заполненный водой. Его принцип действия основан на использовании закона о сообщающихся сосудах.

  1. Область применения и принцип действия
  2. Принцип действия
  3. Достоинства и недостатки
  4. Как работать с водяным уровнем
  5. Изготовление гидроуровня своими руками
  6. Использование гидроуровня при обустройстве фундамента

Область применения и принцип действия

Водяной уровень работает по закону сообщающихся сосудов

Водяной уровень применяется, когда использование других видов, например, пузырьковых, нецелесообразно или невозможно. В общем случае гидроуровень используют при проведении таких ремонтных работ:

  • заливка стяжки пола;
  • обустройство натяжного потолка;
  • наклейка обоев и пр.

С помощью инструмента можно располагать на одном уровне картины или мебельные полки. Все это можно сделать за углом или даже в разных комнатах.

Принцип действия

Конструктивно гидроуровень состоит из двух промаркированных в сантиметрах колб, соединенных между собой эластичным шлангом. Эта простая система наполняется водой или какой-либо другой жидкостью. Если при этом колбы расположить строго в одной плоскости относительно пола, уровень жидкости в каждой из них будет одинаковым.

Для удобства пользования уровнем нужно, чтобы шланг обеспечивал хорошее прохождение жидкости. Это возможно, если его диаметр будет от 10 до 15 мм (чем длиннее шланг, тем больше). Длина шланга выбирается в зависимости от места проведения работ и может составлять от 3 до 30 м. Вес такого прибора не превысит 1 кг.

Достоинства и недостатки

Работать с гидроуровнем удобнее вдвоем

Гидроуровень строительный прост по конструкции и легок в эксплуатации. Гибкий эластичный шланг позволяет использовать его, когда прямая видимость между объектами отсутствует – за углами, в разных помещениях и даже за их пределами. Он отличается высокой точностью, не ломается при падении и не требует особых условий хранения.

Среди немногочисленных недостатков, присущих водяному уровню, особо отмечается необходимость участия в работе двух человек. Одному работать с ним крайне неудобно. Кроме того гидроуровень:

  • используется исключительно в горизонтальной плоскости;
  • нельзя применять в непосредственной близости от нагревательных элементов;
  • при работе в условиях отрицательных температур требует применения незамерзающих жидкостей.

При неаккуратном обращении с жидкостным уровнем в систему может попасть воздух, что отрицательно сказывается на погрешности.

Как работать с водяным уровнем

Чтобы работать с гидроуровнем понадобятся:

  • небольшой ковшик;
  • маленькая воронка;
  • рулетка;
  • скотч;
  • линейка;
  • карандаш.

Не лишним будет также наличие какого-либо красителя, которым можно подкрасить воду.

Перед тем как приступить к работе шланг наполняется кипяченой, а лучше дистиллированной водой, желательно комнатной температуры. При этом необходимо внимательно следить за тем, чтобы в воде не было пузырьков воздуха – их наличие влияет на точность измерения. Чтобы отметить заданную высоту в нужных местах, одна колба остается на месте, а вторая передвигается в нужном направлении. Переносить вторую колбу нужно аккуратно, так как на шланге не допускается наличие даже малейшего излома или изгиба. Разместив вторую колбу в конечной точке, нужно выждать, пока в обеих колбах не прекратятся колебания воды. Контрольную отметку по высоте делают там, где жидкость во второй колбе находится на одном уровне с первой.

Конструктивно водяной уровень требует для работы участия двух человек. Если придется работать одному, необходимо предусмотреть наличие специального крепления для одной из колб.

Изготовление гидроуровня своими руками

При необходимости водяной уровень нетрудно сделать самостоятельно, используя для этого подручные материалы:

  • эластичный шланг диаметром 10-15 мм;
  • медицинские одноразовые шприцы — 2 шт.;
  • канцелярский нож;
  • мыльный раствор.

Шланг необходимо промыть мыльным раствором, что позволит снять с его внутренней поверхности загрязнения и остатки технической смазки.

Шприцы придется подвергнуть небольшой доработке:

  • снять иглы и вынуть поршни:
  • конусы под иглы срезать канцелярским ножом.

Концы шланга нужно надеть на носики шприцев или вставить в них, зависит от диаметра. Простейший гидроуровень с промаркированными колбами позволит точно отслеживать уровни жидкости.

Использование гидроуровня при обустройстве фундамента

Чаще всего водяной строительный уровень используют, когда приобретение дорогостоящего лазерного построителя плоскостей экономически нецелесообразно.

Чтобы вертикально установить перекладины-стойки обноски, определяющие границы и оси постройки на местности, необходимо:

  1. Вертикально установить первую рейку обноски.
  2. На необходимой высоте закрепить на рейке один из концов водяного уровня.
  3. В нужном месте разместить и проконтролировать вертикальность установки второго элемента обноски.
  4. Второй конец гидроуровня зафиксировать на установленной перекладине.
  5. Приняв верх первой опоры за базовый (нулевой) уровень, выставить по нему все остальные рейки.

Используя эту же технологию выставляют опалубку и заливают фундаментное основание.

При помощи гидроуровня можно осуществить разметку будущего фундамента на местности и проверить ровность залитого фундамента.

Чтобы надежно закрепить водяной уровень необходимо:

  1. Горизонтально положить на фундамент две доски.
  2. К каждой из досок под углом 90° прикрепить рейку.
  3. Проверить и при необходимости выровнять конструкцию.

Перед закреплением водяного уровня на деревянном каркасе рекомендуется снять колбы – так работать будет удобнее. Далее:

  1. Проволокой закрепить на дощечках концы шланга.
  2. Подождать, пока вода выровняется и нанести на обеих трубках базовую отметку («нуль»).
  3. Зажав концы трубки так, чтобы вода не расплескалась, перенести одну из дощечек к проверяемому углу фундамента.

Установив дощечку с трубкой на измеряемый угол фундамента:

  1. Разжать края шланга.
  2. Выждав, пока вода успокоится, линейкой замерить, насколько уровень воды отклонился от «нуля».
  3. От расстояния в базовой точке отнять величину отклонения от «нуля» в проверяемой точке. Если столбик воды поднялся относительно «нуля», его величина берется со знаком «+», а если опустился – со знаком »минус».

Проверив и рассчитав отклонения на всех углах фундамента, сравнивают их с допустимыми отклонениями горизонтальных плоскостей, приведенными в нормативно-технической документации (СНиП 3.03.01-87) и при необходимости выравнивают их.

Инструменты

Гидроуровень — это простой в применении строительный инструмент. Он незаменим при определении уровня поверхностей, расположенных на значительном расстоянии. Используется в ремонтно-строительных работах.

Оглавление:

  1. Что такое гидроуровень
  2. Преимущества и недостатки строительного гидроуровня
  3. Подготовка к работе с гидроуровнем
  4. Как правильно пользоваться гидроуровнем
  5. Гидроуровень Зубр
  6. Как сделать гидроуровень своими руками
  7. Советы при работе со строительным гидроуровнем

Что такое гидроуровень

Строительные уровни бывают нескольких видов:

  • водяной уровень или гидроуровень;
  • лазерный;
  • трубный;
  • пузырьковый аналог.

Гидроуровень состоит из эластичного прозрачного шланга и двух пластмассовых резервуаров на его концах. Это аппарат, работающий на принципе сообщающихся сосудов Паскаля.

Инструмент используется для установки стяжки и подвесного потолка, выравнивания полов и оклейки обоев. Он позволяет выровнять предметы, находящиеся в разных помещениях или за углом. Например, картины или светильники.

То есть служит для переноса отметок в горизонтальной плоскости на большие расстояния.

Колбы с сантиметровой маркировкой соединяются между собой трубкой, после система наполняется жидкостью. Когда инструмент находится в одной плоскости относительно земли, высота воды в резервуарах одинаковая.

Профессионалы часто снимают эти колбы за ненадобностью. Поэтому по сути гидроуровнем считается любой прозрачный шланг.

При большем диаметре трубки, прохождение воды легче, что упрощает работу с прибором. Оптимальная его величина 10 — 12 мм, а длина по необходимости варьируется от 3 до 30 м.

Модели инструмента оснащаются резиновым ползунком для колб. С помощью него отмечают уровень жидкости в аппарате, что облегчает работу новичкам.

Вес гидроуровня составляет от 0,5 до 1 кг.

Использование прибора настолько же простое, как и его устройство. Шланг наполняется водой комнатной температуры. Проверяется точность работы путем соизмерения жидкости в двух емкостях.

Для отметки заданной высоты на объекте, одна колба держится на месте, а вторая – перемещается в пространстве. Когда уровень воды сравнивается, делаются контрольные отметки.

Лазерный уровень обеспечивает луч до 100 м в длину. Но аппарат стоит несколько тысяч долларов. Актуально его использование при крупном строительстве.

Пузырьковый уровень представляет собой прямой корпус в 15 – 200 см с колбами с жидкостью. Инструмент используется для определения отклонений в горизонтальных и вертикальных плоскостях. По положению пузырька определяется угол наклона прибора относительно поверхности.

Трубный уровень отличается меньшим размером, но имеет тот же принцип работы. Для удобства он оснащен креплением.

Гидроуровень, в отличие от описанных инструментов, позволяет работать с неровными поверхностями на большем расстоянии.

Существуют также электронный гидроуровень. Он преобразовывает наклон и угловую скорость в электрический сигнал.

Преимущества и недостатки строительного гидроуровня

Водяной уровень — это простейший прибор, который будет незаменим при капитальном ремонте дома или квартиры.

Пользователи отмечают ряд его преимуществ:

  • низкая цена гидроуровня;
  • легкость в использовании;
  • работа в труднодоступных местах за счет гибкости шланга. Актуальность использования с разных углов здания, где отсутствует прямая видимость объектов;
  • выравнивание уровней предметов, находящихся на большом расстоянии друг от друга;
  • возможность работы за пределами помещения;
  • инструмент не прихотлив в использовании и хранении. На него можно наступить или уронить, что не повлияет на точность его работы.

Строительный уровень имеет также ряд недостатков:

  • необходимость привлечения к работе двух людей. В случае с лазерным аналогом достаточно одного;
  • сложность заправки длинных шлангов водой;
  • работа при температуре выше 0°с;
  • систематическая смена жидкости;
  • изоляция прибора на 2 м от отопительных и горячих элементов;
  • работа только в горизонтальной плоскости. Для выравнивания вертикальных поверхностей он не подходит.

Подготовка к работе с гидроуровнем

Для работы с водяным уровнем понадобится:

  • инструмент;
  • емкость для жидкости, ковш или лейка;
  • воронка;
  • заточенный карандаш;
  • линейка и рулетка;
  • скотч;
  • по желанию, краситель для воды;
  • помощник.

Перед работой со строительным гидроуровнем необходимо промыть его мыльным раствором, чтобы загрязнения не влияли на точность работы прибора. После наполнить систему водой.

  • расправьте шланг инструмента, чтобы не было его заломов;
  • наберите резервуар жидкости. Это может быть бутылка, ведро или банка;
  • разместите его на возвышенности;
  • поместите один конец гидроуровня на самое дно полной емкости;
  • потяните жидкость через второе отверстие трубы;

  • конец с колбой опустите как можно ниже к земле;
  • вставьте воронку в отверстие второго конца;
  • из ковша равномерно вливайте в гидроуровень воду.

Также, наполнять строительный гидроуровень можно из под крана. Но при этом в трубку инструмента проникают пузырьки воздуха. И сложно регулировать поток воды, чтобы избавиться от них.

Некоторые мастера используют кипяченую воду. Так как в ней содержится меньшее количество кислорода.

Также, жидкость можно подкрасить пищевым красителем или марганцовкой. Чтобы визуально упростить процесс работы.

  • прикладываем ёмкости друг к другу и добиваемся совпадения уровня жидкости. Отмечаем значение при помощи специального фиксатора. Это будет нулевой уровень, когда емкости находятся в одной горизонтальной плоскости относительно земли;
  • после наполнения аппарата водой, закрепите колбы и перекройте краны на них.

Как правильно пользоваться гидроуровнем

В основе работы строительного инструмента лежит принцип взаимодействия сообщающихся сосудов. При совпадении уровня жидкости в обеих колбах объекты размещены на одинаковой высоте относительно поверхности земли.

Конструкция строительного гидроуровня предполагает участие двух человек. Каждый из которых управляет одним из сосудов. Вместе они выполняют слаженные параллельные манипуляции:

  1. Держите колбу на необходимом уровне возле первого объекта.
  2. Карандашом сделайте отметку на поверхности. Зафиксируйте показатель воды гидроуровня. К примеру, отметка 3. Оставайтесь в неподвижном состоянии.
  3. помощник берет вторую колбу и перемещает ее к следующей точке.
  4. Следите за тем, чтобы трубка не перегибалась.
  5. Отрегулируйте водяной уровень до заданной отметки инструмента. А именно, показателю 3. Подождите, пока вода успокоится. Полное совмещение уровней говорит о том, что измеряемые участки горизонтальны.
  6. Сделайте отметку карандашом.
  7. Для третей точки перенесите один конец гидроуровня к сделанной, а второй к месту новой отметки.
  8. Далее действуйте по описанной схеме.
  9. Полученные точки называются опорными. Соедините их в единую прямую при помощи линейки.
  10. Проведите перпендикулярные прямые вниз/вверх на необходимую величину. Используйте для этого рулетку и линейку. И также соедините их конечные метки.

Так требуется лишь одно использование уровня для выравнивания всех объектов в помещении.

Устройство прикладывается к поверхностям в вертикальном виде.

При работе с инструментом в одиночку сделайте крепление к одной из колб. Например, крюк. Или примотайте конец трубки к рейке. После зафиксируйте этот край уровня к заданному месту скотчем или винтами.

Перед использованием гидроуровня посмотрите обзорное видео.

Гидроуровень Зубр

Зубр является популярным производителем строительных гидроуровней. Инструмент используется для разметочных работ.

Он состоит из полимерной полой трубки длиной от 5 до 25 м и двух колб.

Квадратные колбы имеют сантиметровую и миллиметровую разметку. Форма резервуаров объясняется необходимостью их приложения к стенам и другим ровным поверхностям.

Инструмент имеет шланг диаметром в 8 мм.

Цена строительных гидроуровней на сентябрь 2014 составляет от 7 до 12 $.

Для сравнения водяной уровень STAYER стоит от 2 до 5 $. Он оснащается трубкой от 5 до 25 м диаметром в 6 мм.

Как сделать гидроуровень своими руками

Водяной уровень точен и при этом может быть изготовлен из подручных материалов.

Для того, чтобы сделать строительный гидроуровень самому понадобится:

  • эластичная прозрачная трубка диаметром в 8 – 10 мм;
  • два медицинских одноразовых шприца на 5 делений;
  • канцелярский нож;
  • емкость для воды;
  • мыльный раствор;
  • маркер или фломастер.

Длина шланга выбирается исходя из площади помещения, в котором будут вестись работы. Обычно достаточно трубки длиной в 6 – 10 м. При диаметре шланга в 1,5 см уменьшается проблема образования воздушных пузырей.

Инструкция по сбору гидроуровня:

  • пропустите через шланг мыльный раствор, чтобы удалить остатки производственного масла;
  • выкиньте иглы со шприцов и выньте поршни;
  • обрежьте канцелярским ножом конусы под иглы;
  • расширьте отверстие шприца до диаметра шланга;
  • вставьте шприцы стороной для установки иглы в трубки гидроуровня.

Также, можно сделать гидроуровень без колб. Поскольку они часто слетают и способствуют образованию воздушных пузырей.

Для такого инструмента необходимо на концах шланга сделать сантиметровую разметку маркером. Если трубка не прозрачная, закрепите на ее концах дополнительные прозрачные пластмассовые или стеклянные отрезки.

Советы при работе со строительным гидроуровнем

1. Чтобы правильно работал гидроуровень, выпустить пузырьки воздуха из полости его шланга:

  • наполните систему водой;
  • поднимите концы шланга вверх;
  • определите середину трубки инструмента. Надавите на нее ногой;
  • пузырьки поднимаются вместе с водой на определенный уровень. Придавите место, до которого они поднялись. Продолжайте до тех пор, пока воздух не выйдет до конца.

2. Быстро соединить отметки поможет нитка. Для этого натрите ее по всей длине мелом или грифелем и натяните между точками маркировки. Оттяните ее посередине на 1 см и отпустите. Щелчком нитка оставит ровный след прямой.

3. Заправляйте гидроуровень чистой отстоянной водой. Она содержит меньше воздуха.

4. Для работы системы при отрицательной температуре, используйте незамерзающую жидкость для мытья машин.

5. После работы сливайте воду. Она склонна к цветению и может скиснуть.

6. Сохранить жидкость в ее начальном состоянии поможет добавление в нее спирта или водки.

7. Проверьте точность гидроуровня. Для этого соедините концы трубки. Уровень воды в колбах должен быть одинаковый. Если он разнится, значит, шланг перегнулся или в его полости остался воздух.

8. Для точности отметок на поверхности используйте заточенный карандаш.

9. Во время работы не перегибайте водяной уровень. Переносите его в открытом состоянии, чтобы предотвратить разрывы.

10. Храните шланг в защищенном от солнечных лучей месте, чтобы предотвратить помутнение его материала.

Как пользоваться водяным уровнем: преимущества и сложности

Почти каждый человек рано или поздно в своей жизни сталкивается в той или иной мере с ремонтно-строительными работами. Кто в качестве заказчика, а кто — исполнителя. Но все понимают, что качество работы зависит от строгого соблюдения горизонтальности.

Во дворе это уровень фундамента, уровень кладки кирпича не только для постройки жилого дома, но и для хозяйственных построек, ограды и других сооружений. Если в помещении, то все уровни полов и потолков должны быть идеально ровными.

  • Преимущества водяного уровня
  • Законы физики в строительстве
  • Подготовка к использованию
  • Как пользоваться гидроуровнем
  • Сложности использования

Преимущества водяного уровня

Для этого используются строительные уровни. Они бывают таких видов:

  • лазерный;
  • трубный;
  • пузырьковый ;
  • водный.

Самым простым в эксплуатации и самым бюджетным является водный уровень. Он же гидроуровень, он же ватерпас.

Этот инструмент является самым надежным и простым в эксплуатации, притом что дает самые точные и стабильные результаты. Он позволяет даже выравнивать объекты, которые находятся на больших расстояниях, в разных комнатах или вообще за углом. Стоит такой прибор недорого, а показания дает очень точные и стабильные. К тому же сделать его самостоятельно очень просто.

Законы физики в строительстве

На законе Паскаля о сообщающихся сосудах, знакомого нам со школьной скамьи, лежит принцип работы водного уровня. Ватерпас представляет собою прозрачную гибкую трубку с пластмассовыми колбами на концах, на которые нанесена разметка. Эти колбы являются контрольными сосудами, а положение воды определяет уровень относительно горизонта. Если уровень жидкости на обоих концах совпадает, то объекты находятся на одинаковой высоте .

Где приобрести водный уровень? Да в любом строительном магазине. Но уважающий себя мастер не откажется сделать его самостоятельно. Для этого нужно купить только прозрачный шланг соответственной длины. Колбы можно заменить одноразовыми шприцами .

Длина трубки зависит от объекта ремонта и варьируется от 2 метров до 30. Если это небольшая комната, например, ванная, то будет достаточно 6−8 метров. Для работы в частных домах, где есть большие залы, может быть нужна длина 20 и больше метров. Очень длинный шланг брать не рекомендуется, так как в работе он может скрючиваться, перегибаться, мешать, и результаты могут искажаться. Слишком короткий может провисать. Оптимальная длина, когда шланг свободно опускается по стене и свободно лежит на полу. Диаметр тоже может разниться от 5 мм до 2 см. Но очень маленький брать не стоит. Надо самому выбирать подходящий вариант.

Подготовка к использованию

Хотя в работе гидроуровень очень прост, но все же требует к себе аккуратности и внимания. Перед началом работы надо провести некоторую подготовку, а именно: пропустить через трубку мыльный раствор, чтобы избавиться от маслянистой жидкости внутри, наличие которой может искажать показатели. Потом наполнить систему водой. Жидкость можно окрасить каким-либо пищевым красителем или марганцовкой для лучшего результата измерений. Как вариант используют кипяченую или дистиллированную воду. Для работы при отрицательных температурах использовать незамерзающую жидкость.

Читать еще:  Заливка фундамента в землю без опалубки

Наливать воду прямиком из крана не рекомендуется, потому что там может быть много пузырьков воздуха. Существует два способа наполнения шланга:

  1. Набрать воду в ведро и поставить его на возвышенность (оптимально 2 метра). На дно ведра положить один конец уровня, а через второй потянуть воду, чтобы она свободно потекла.
  2. Один конец с колбой опустить как можно ниже к земле, а в отверстие второго вставить воронку и равномерно из ковша влить в систему воду.

После этого следует проверить трубки на наличие воздуха. Для этого складываем трубку пополам концами вверх, прижать их друг к другу, легонько постучать по трубкам — пузырьки воздуха после такого воздействия поднимутся вверх и выйдут потихоньку своим путем.

Как пользоваться гидроуровнем

Как же пользоваться водяным уровнем? Все работы с гидроуровнем выполняются вдвоем с напарником. Сначала отбивается основная линия отсчета, которая являет собой горизонтальную линию по периметру комнаты на высоте 0,9 — 1 м. Для этого понадобится еще красящая нить, карандаш, рулетка.

Работы производятся в следующем порядке. Сначала ставится первая точка (она называется реперная точка): сделать отметку карандашом и зафиксировать показатель гидроуровня. Потом напарник преходит к месту, где должна быть другая точка, и прикладывает к ней свой конец трубки. Когда вода успокоится, первый человек говорит напарнику, как нужно опустить или поднять его конец, чтобы отметка совпала с уровнем воды в ватерпасе. Поставить точку на стене. Целесообразно делать по несколько точек на каждой стене. По этому принципу делают все следующие отметки. И делаются от первой реперной точки.

Все отметки надо соединять при помощи строительной линейки или крашеной нити. Конечная линия должна совпадать с самой первой точкой.

Пользуясь рулеткой и линейкой, проводим перпендикулярные линии вниз и вверх на необходимое расстояние. Это будут уровни пола и потолка. При этом сначала находят нулевую точку пола, а потом потолка. В соседние помещения метки переносятся от первой реперной точки.

Сложности использования

При всех своих преимуществах гидравлический уровень имеет и свои недостатки и сложности. Можно выделить следующие:

  • работа только в горизонтальной плоскости (не подходит для выравнивания вертикали);
  • работа с напарником (можно и самостоятельно, но потребуется больше времени и усилий);
  • наполнение трубки жидкостью (длинную трубку сложнее наполнить водой).

Но, несмотря ни на что, гидравлический уровень очень практичный, точный и нужный инструмент. Настоящие мастера уже давно оценили его по достоинству.

Гидроуровень – принцип работы и правила пользования

Как пользоваться гидроуровнем — это важно знать не только профессиональным строителям, но и домашним мастерам эти знания тоже пригодятся. Многогранность сферы его применения делают данный инструмент востребованным и популярным. Гидроуровень — прост в использование и не дорогой по цене прибор.

  • Устройство и принцип работы
  • Делаем гидроуровень своими силами из подручных материалов
  • Плюсы и минусы работы с гидроуровнем
  • Пошаговая инструкция проведения разметки
  • В заключение приведем несколько советов специалистов

Обладая даже начальными навыками пользования гидроуровнем можно решить целый спектр работ по разметке. Конструкция, простейшего гидроуровня очень простая. Шланг с залитой водой и принцип сообщающихся сосудов.

Устройство и принцип работы

Может использоваться в различных сферах строительства. Самым точным прибором в этой сфере является лазерный уровень. Но по цене, и возможности изготовить простейший прибор, гидроуровень является наиболее востребованным среди простых устройств.

Поможет он и при производстве бетонных работ при заливке пола, выравнивании готового полового покрытия, наклейке декоративной отделки стен. Такой прибор, позволит смонтировать различные детали интерьера во всех комнатах на одной высоте. При его использовании наносятся риски на стенах, от них отмеряется одинаковое расстояние.

Риски рисуют, нанося их по верхнему урезу уравновешенных столбов воды в шланге. Поэтому он может служить исключительно для разметки по горизонту, но в условии разных комнат и больших расстояний. Шланг, может использоваться различной длины.

На его концах располагаются сосуды с нанесенной на стенках сантиметровой градуировке. При определении, следует расположить столбики воды в колбах на одинаковой отметке. Но колбы с разметкой часто снимают за ненадобностью, можно просто разметить по 1 риске на концах шланга и работать так.

Важно. Шланг большого диаметра, позволит воде быстрее проходить по нему – это ускорит работу. Диаметр трубки не должен превышать 15 мм, а по длине оптимальной будет отрезок не более 30 м.

Для облегчения работы с устройством новичкам, некоторые модели оснащаются резиновыми подвижными ползунками на колбах. Такое приспособление позволяет отметить величину подъема воды. Это особенно важно для выравнивания уровня в разных помещениях дома.

Строительный гидроуровень, промышленного производства, выпускаются весом не более килограмма. Принцип работы гидроуровня достаточно прост. Трубка, заполняется водой. Теперь для определения отметки, необходимо уровнять столбы воды и отметить ее положение, для повторных отметок.

Делаем гидроуровень своими силами из подручных материалов

Представьте ситуацию. Вам срочно необходимо уложить небольшой отрезок брусчатки во дворе, как сделать гидроуровень своими руками, если нет промышленного образца. Для его изготовления понадобятся:

  • небольшой отрезок эластичной трубки, сечением не менее 8 мм. Можно взять шланг с автомобильного распылителя на дворниках;
  • несколько 5-ти кубовых разовых шприцев;
  • острый нож;
  • бутылка воды;
  • жидкое мыло;
  • гелевая ручка.

Для определения длины шланга приблизительно определите длину стен и общую площадь комнаты. Иногда требуются отрезок свыше 20 м.

Важно! Если использовать шланг, диаметром 12-16 мм, в нем будут реже образовываться пузыри воздуха, которые затруднят работу.

Приготовив все материалы и инструмент, приступаем к изготовлению уровня. Для этого сначала, с помощью самодельной воронки, заливаем разведенное жидкое мыло в шланг. При этом вымываются стенки трубки, удаляется грязь и масло. Вынимаем иголки из упаковки со шприцами и выбрасываем в ведро.

Вытаскиваем поршни из корпуса. Острым ножом отрезаем тонкий носик на шприцах, в месте соединения с иглой. Если трубка большего диаметра, потребуется расширить отверстие в шприце. Вставляем концы трубок в шприцы, они будут служить как колбы с разметкой. Поршни используем для выставления отметок при разметке в разных помещениях дома.

Можно сделать более простую конструкцию без колб. При этом на одинаковом расстоянии от краев, наносим риски ручкой или фломастером. Такое устройство позволит сделать более универсальный уровень, работающий в комнатах с разной длиной стен и площадью.

Но при плохой прозрачности стенок, может пригодиться одинаковые короткие отрезки прозрачного шланга. С помощью такого, сделанного «на коленке» самого простого прибора можно подготавливать выполнение ответственных работ, например, изготавливая свайно – ростверковый фундамент.

Независимо от того где используется этот способ разметки, при укладке тротуарной плитки или заливке фундамента, применение имеет положительные и отрицательные стороны.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Пошаговая инструкция проведения разметки

В первую очередь перед началом работ нужно приготовить небольшой набор инструментов:

  • гидравлический уровень;
  • воронка для заливания жидкости;
  • небольшое ведерко для заливания воды;
  • маркер или карандаши;
  • следует приготовить рулетку;
  • для лучшей видимости, воде можно придать цвет, используя для этого различные красители;
  • Не забудьте позвать кого-нибудь для оказания помощи в замерах.

Подготовившись, можно приступать к обучению и пониманию как работать с гидроуровнем. Проливаем шланг мыльной водой, заливая ее через лейку. Затем начинаем заполнять рабочую часть инструмента подцвеченной жидкостью. Для этого, работу можно вести двумя способами.

В первом случае, аккуратно расправляем трубку по всей длине. Набираем кастрюльку, помещаем ее как можно выше. Теперь, одну оконечность шланга опускаем вниз, а во второй ставим лейку и заливаем воду. При этом важно лить воду равномерно, без резких повышений напора воды.

Такая особенность препятствует образованию воздушных пузырей. Рекомендуется заполнять шланг, водой из под крана. В этом случае образовывается большое количество воздушных заторов, но если отрегулировать небольшой напор воды, заполнить водой шланг можно.

Заливаем до тех пор, пока вода не достигнет колб с 2 сторон. Затем поднимаем 2 колбы, соединяем их вместе и ставим метки по уровню жидкости. Наш прибор готов к работе. Я пользуюсь им в такой последовательности. Весь процесс основан на использовании в устройстве принципа сообщающихся сосудов.

Разместив колбы так, чтобы цветная жидкость доходила до отметки в 2 колбах, получаем риску, находящуюся на одинаковой высоте от земли. Помощник берет второй конец шланга и отходит к месту разметки. Доведя уровень до разметки на обеих, с помощью карандаша или маркера ставим метку.

Таким образом, размечаются все стены или вешки для фундамента. Следует учитывать – один из работников, постоянно держит колбу на разметке. Для разметки третьей точки, переходит человек, стоящий на первой точке. Далее работа идет по такому принципу. Затем, с помощью линейки проводим горизонтальную линию, соединяя все точки.

Опускаем перпендикуляр, на необходимое расстояние и получаем отметки ровного нижнего положения. По такому же принципу можно выставить большой станок, а можно произвести разметку цоколя дома. Размер можно мерить и вверх, для ровного положения всех предметов или машин.

Важно! Все работающие на этом приборе специалисты советуют – используемый гидроуровень будет показывать реальные показатели, если все выставления колб, проводятся только в вертикальном положении.

Применяя гидроуровень, как пользоваться, если вы не смогли найти второго человека. В этом случае можно закрепить на один из концов крючок или планку и крепить ее четко по риске к стене или на шесте. Но продуктивность такого способа ничтожно мала. Сколько меток можно сделать, теряя время при каждом закреплении сосуда по риске, ответ прост – очень мало.

Измерять расстояния при перпендикулярах лучше одной рулеткой. Китайская продукция может дать расхождение до 10 мм. В итоге следует отметить. Метод, который дает хорошую точность для монтажа различного оборудования. Может применяться, в местах, где используется свайное устройство фундамента и установки отдельно стоящей сваи или столба.

В заключение приведем несколько советов специалистов.

Выпустить воздушные пробки из шланга достаточно просто. Для этого следует снять колбы, поднять концы трубки как можно выше или, соединив края вместе протянуть их по земле. Определяем середину шланга и, подняв концы вверх, надавливаем ногой. В этом случае, пузыри расходятся по двум сторонам и проходят к выходу. Операцию следует продолжать до полного удаления пузырьков.

Для быстрого проведения линии по разметке, работу делают так. Берется прочная капроновая нить, хорошо натирается мелом, натягивается между несколькими рисками. Немного оттянув ее, резко отпускает. На стене остается ровная белая полоса. Для этого, на белых стенах, можно использовать грифель от простого карандаша.

Малое количество кислорода содержится в отстоявшейся воде. При работе в зимнее время, хорошим наполнителем для шланга являются различные незамерзайки или антифриз. Закончив разметку, вода должна обязательно сливаться из уровня, это защитит шланг от цветения воды и помутнения стенок.

Для повторного использования, прозрачность воды и ее свойства, поможет разведение в ней водки или спиртосодержащих жидкостей. При соединении колб, вы видите разный уровень жидкости, следует проверить состояние трубки. Возможно, она переломилась или образовалась воздушная пробка.

Нанесение рисок на стену лучше делать заточенным карандашом или тонким маркером. Такой метод сделает разметку более точной. Хранить трубку гидравлического уровня вдали от солнечного света – это позволит ему долгое время оставаться прозрачным.

И главный основной совет. Выполняя работы по разметке, помните о том, что от качества проведенной вами операции может зависеть долговечность конструкции или вашего дома.

Как использовать водяной уровень

Во время ремонтных или строительных работ часто возникает необходимость проверки горизонтального уровня какой-либо поверхности. Сегодня существуют измерительные инструменты, позволяющие сделать точную разметку с минимумом отклонений. Но, чтобы не тратить деньги, например, на лазерный уровень или нивелир, можно воспользоваться более простым инструментом – гидроуровнем или как его называют строители – ватерпасом. О том, как воспользоваться водяным уровнем для точной разметки, будет изложено далее.

Преимущества гидроуровня

Водяной уровень состоит из эластичного прозрачного шланга, который соединяет два пластиковых резервуара с водой. Его используют для устройства стяжки потолка или пола, выравнивания стен, разметки высоты горизонта пола и потолка, других работ по ремонту или строительству. Его отличительной особенностью от других видов уровней является возможность выравнивать предметы, которые находятся в разных комнатах.

Среди преимуществ гидроуровня отмечают:

  • простота использования;
  • дешевая цена;
  • возможность использования для труднодоступных мест за счет гибкости шланга, например, с различных углов здания;
  • выравнивание по одному уровню предметов, которые находятся на значительном отдалении друг от друга;
  • возможность эксплуатации за пределами помещения;
  • неприхотливость в использовании;
  • нетребовательность к специальным условиям хранения.

Это простой инструмент, который никогда не выйдет из строя, потому что в нем нечему ломаться.

Однако, у водяного уровня имеются свои недостатки:

  • для работы с этим инструментом нужны два человека, в то время как с другими видами этих измерителей достаточно одного;
  • длинные шланги трудно заполнять водой;
  • сложности в работе при низких температурах;
  • необходимость регулярной смены жидкости;
  • длительное время уравновешивания жидкости в трубке;
  • прибор нельзя использовать вблизи отопительных приборов и нагретых поверхностей.

Кроме того, водяной уровень не предназначен для выравнивания вертикальных поверхностей, а только для горизонтальных.

Принцип работы

Как отмечалось выше, прибор представляет собой гибкий шланг (трубку) и двух колб с нанесенной шкалой. Длина трубки может варьироваться от 3 до 40 метров. Работа инструмента основана на законе Паскаля о сообщающихся сосудах, в соответствии с которым, внутри колб, под действием атмосферного давления, уровни однородной жидкости равны. Вместо колб можно использовать два конца трубки. Уровень определяют относительно положения горизонта.

Правильность показаний зависит от качественного наполнения шланга, а также условий эксплуатации – температура воздуха должна быть выше 0 градусов.

Как сделать самостоятельно

Ватерпас можно найти в любом строительном магазине и приобрести по низкой стоимости. Если нет времени на поиски инструмента, можно изготовить его самостоятельно. Этапы изготовления ватерпаса:

  • Для гидроуровня нужен прозрачный (силиконовый) шланг или трубка, а также маркер для разметки шкалы или нанесения цифровых отметок. Опытные мастера советуют использовать шланг с толстыми стенками – 1,2-1,5 см. Такой выбор объясняется тем, что он не будет перегибаться, обеспечивая свободное движение жидкости. Трубки с тонкими стенками неудобны для использования: жидкость внутри перетекает медленно, ее уровень видно не отчетливо. Длина шланга зависит от габаритов помещения: потолка, пола, фундамента и прочих.
  • В качестве колб можно использовать одноразовые шприцы, подходящие по диаметру к трубке. С ним срезают конусы, соединяя с краями трубки. Шприцы удобны тем, что на них уже имеется готовая разметка с делениями. Поршни от шприцов можно использовать в качестве пробок во время переноса гидроуровня с одного места на другое.
  • Можно не пользоваться колбами, а просто сделать разметку маркером на обоих концах шланга. Если он сделан из непрозрачного материала, на этих участках следует закрепить прозрачные отрезки из пластмассы или стекла.
  • Трубку наполняют водой. Для удобства жидкость можно подкрасить марганцовкой или другим красителем.
  • По мере заполнения трубки водой, нужно выпускать все возникающие пузырьки воздуха. Это можно сделать, встряхнув шланг по всей длине два-три раза.

Качественные показания будут при использовании кипяченой, фильтрованной воды.

Как пользоваться

Перед началом работы с ватерпасом следует учитывать некоторые рекомендации:

  • На точность показаний может повлиять обилие пузырьков воды в шланге, которые искажают результаты разметки. Поэтому рекомендуется использовать только чистую, отстоявшуюся жидкость.
  • Оба конца гидроуровня устанавливают рядом, при этом вода должна находиться в них на одинаковой отметке. Если отметки разные, значит в шланге остался воздух или где-то он перекручен. По этой причине старый шланг не обеспечивает точные показания.
  • Во время работы нельзя перегибать или наступать на трубку.
  • Для расчета оптимальной длины шланга необходимо учитывать, что ватерпас должен вертикально опускаться по стене и свободно ложиться на пол. Во время разметки он не должен сильно натягиваться.
  • После работы с инструментом всегда нужно сливать воду. Чтобы жидкость длительное время сохраняла прозрачность, иногда туда добавляют немного спирта.

Работа с инструментом простая, но требует аккуратности, и осуществляется следующим образом:

  • На высоте около двух метров размещают емкость с водой, куда опускают один конец ватерпаса. Второй конец должен находиться на полу в другой емкости.
  • Через шланг пропускают воду так, чтобы она свободно перемещалась внутри него. Когда он полностью заполнится жидкостью, один конец (тот, который находится внизу) нужно зажать пальцем, затем вынуть тот, который размещен в емкости на высоте, также зажать его. После этого соединяют обе части трубки, при этом уровни воды должны быть одинаковыми.
  • На одной из стен на высоте 1,5 метра наносят исходную точку разметки – четкую горизонтальную линию.
  • К данной отметке прикладывают один конец гидроуровня, закрепляют на скотч, если измерение производится без напарника.
  • Другой конец ватерпаса переносят ко второй стене и прикладывают на той же высоте, что и в первый раз – на уровне 1,5 метра. Высота второго конца инструмента регулируется таким образом, чтобы уровень жидкости в первой колбе совпадал с нанесенной на стену отметкой.
  • Вторая отметка, полученная с помощью второй колбы, дает искомую высоту. Аналогичным образом можно наносить промежуточные точки, чтобы затем соединить в сплошную линию.

По окончании процедуры от линии разметки нужно отмерить нужное расстояние, нанести еще одну по периметру помещения, отметив идеальный уровень напольного покрытия.

Чтобы наполнить трубку водой, можно воспользоваться обычной воронкой. Из-под крана использовать воду не рекомендуется из-за пузырьков воздуха в струе и сложности регулирования потока.

Ватерпас поможет упростить строительный процесс и повлиять на качество работ. Изготовить самостоятельно этот инструмент не составляет труда, а, чтобы пользоваться им, не нужны специальные навыки или знания. Если вам доводилось изготавливать подобный инструмент, можете поделиться своим опытом в комментариях ниже.

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
