Как сделать гидроуровень своими руками

Гидроуровень: инструкция как сделать строительный водяной уровень своими руками, видео и фото

Водяной уровень — это полезный инструмент, который можно купить, а можно сделать самому

Нужно сделать ровный пол или потолок, но вы не знаете, как выровнять маяки по горизонту? Я расскажу, как сделать гидроуровень своими руками и как им правильно пользоваться. А заодно рассмотрим доступные типы уровней, представленные в магазине.

Содержание:
  • Все, что нужно знать о водяном уровне
    • Где применить
    • Как применить
    • Делаем инструмент для работы без помощников
    • Несколько слов о ватерпасе
  • Подведем итоги

Все, что нужно знать о водяном уровне

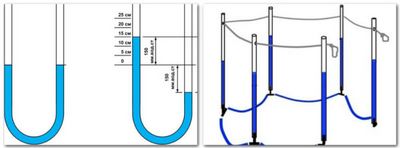

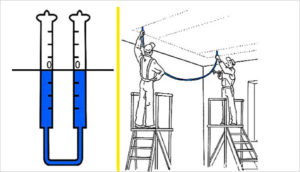

Гидроуровень — это инструмент, с помощью которого можно определить насколько взаимное расположение удаленных предметов соответствует горизонтальной плоскости. Работа такого устройства основана на принципе сообщающихся сосудов.

Атмосферное давление одинаково действует на жидкость с одной и с другой стороны шланга, поэтому уровень жидкости будет одинаковым, даже если одна сторона шланга будет ниже другой

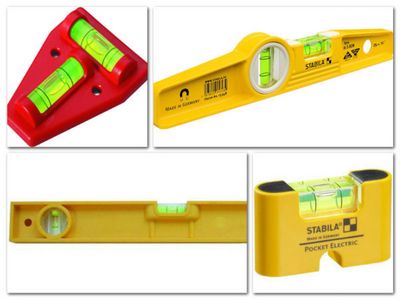

К категории гидроуровней относится строительный ватерпас. Несмотря на то, что тут нет сообщающихся сосудов, соответствие горизонтальной плоскости также определяется с помощью жидкости.

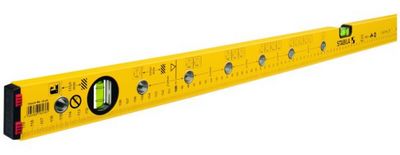

На фото — строительный ватерпас, который не только определит перекос плоскости, но и послужит неплохой линейкой

Недостаток этого прибора в его небольшой длине и в том, что он не гнется. То есть, в отличии от гибкого шланга, заполненного жидкостью, этот инструмент не рассчитан на работу на большом расстоянии.

Несмотря на простоту устройства прибора, уровень строительный гидравлический можно не изготавливать самому, а купить в заводском исполнении в любом строительном магазине

НаименованиеЦена весной 2017 г.
TULIPS TOOLS II13-880370-400 руб.
Зубр «Мастер» (длина 20 м)400-440 руб.
Topex (длина 15 м)700-750 руб.

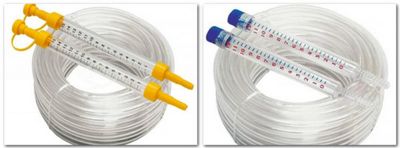

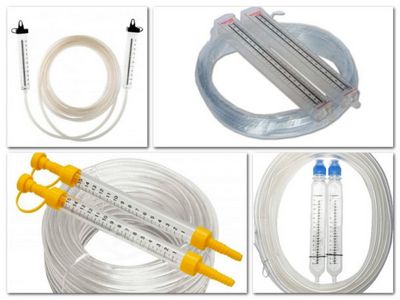

Гидроуровень заводского изготовления — это прозрачный шланг с градуированными колбами. К колбам прилагаются заглушки, для того чтобы залитая в устройство жидкость не расплескивалась. В среднем длина трубки составляет от 10 до 20 метров. Для нормальной циркуляции жидкости применяется шланг диаметром 6-8 мм.

Выбирая строительный гидроуровень , отдаем предпочтение моделям со съемными колбами, так как при повреждении трубки концы шланга можно будет обрезать, а затем вновь присоединить колбу.

Где применить

Учитывая размер колб, минимальный отступ стяжки от первоначального основания должен составлять 100 мм.

Точность такой разметки будет так же высока, как если бы использовался лазерный уровень.

Как применить

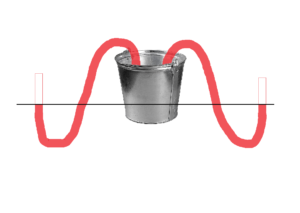

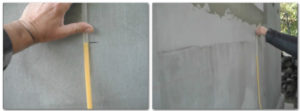

Опускаем конец трубки в ведро, другой конец трубки опускаем ниже уровня ведра. С свободного конца трубки «подсасываем» и ждем, когда польется вода.

В обоих концах трубки жидкость будет находиться в одной точке.

Описанный гидроуровень имеет существенный недостаток — это невозможность применения в одиночку. Но есть более технологичная версия сообщающихся сосудов, которую можно использовать без помощников.

Делаем инструмент для работы без помощников

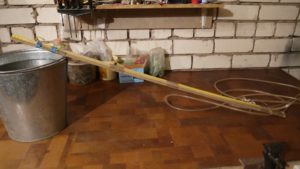

Начиная с того края, где отметка 1 м, приматываем конец шланга. Проматываем шланг по всей линейке скотчем.

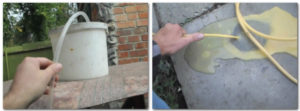

«Подсасываем» воду и ждем, пока она польётся без пузырьков.

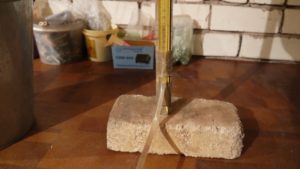

Теперь померяем высоту кирпича. Устанавливаем на него шкалу и смотрим, до какой отметки доходит вода. В нашем случае это 17 см.

Теперь от точки отсчета 23,5 см вычитаем полученное число 17 см и получаем 6,5 см. Для наглядности, измеряем кирпич обычной рулеткой и видим, что число совпадает.

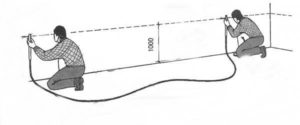

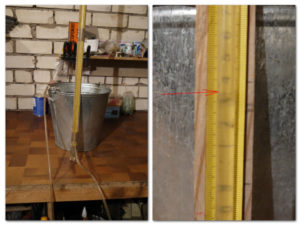

Теперь осталось отвести свободный конец трубки на требуемое расстояние и разметить на стене нужную высоту.

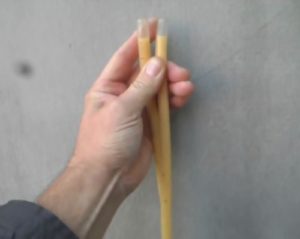

Для большей эффективности замеров, можно применять не одну, а две трубки, разнесённые друг от друга в разные стороны. То есть, можно одновременно сделать разметку для стяжки сразу по двум стенам, поставив ведро на углу.

Несколько слов о ватерпасе

Ватерпас с голландского переводится как «водяной измеритель». Но если в предыдущем инструменте был задействован принцип сообщающихся сосудов, то в этом приспособлении применяется капсула с жидкостью, в которой свободно перемещается пузырек воздуха.

Для того чтобы сделать прибор более функциональным, капсулу заполняют не водой, а спиртом, который не замерзает при минусовых температурах

Водяной уровень выполнен в виде линейки или правила, и капсула располагается по центру:

  • Когда линейка лежит на горизонтально ровной поверхности, пузырек расположен строго посредине капсулы;
  • Если линейка отклоняется от горизонта, пузырёк смещается от центра.

Прибор может оснащаться не одной, а двумя капсулами. В этом случае, одна капсула расположена в горизонтальной плоскости, а другая — в вертикальной. Таким образом, за один раз можно определить наклон поверхности по горизонтали и по вертикали.

Подведем итоги

Теперь вы знаете, как правильно пользоваться гидроуровнем, чтобы определить ровность плоскости относительно горизонта. Более того, вы сами сможете собрать гидроуровень. Также рекомендую к просмотру видео в этой статье, а если остались вопросы или нужны пояснения, напишите об этом в комментариях.

Тетива проще в плане изготовления Ступени. Состоят из двух элементов — проступи (горизонтальная доска), подступенка (вертикальная доска, которая.

Паркет – это всегда роскошный, красивый, благородный и стильный интерьер. Но ничто не вечно, и со временем это половое покрытие изнашивается, теряется.

Водяной уровень своими руками

  • 1 Процесс изготовления
  • 1.1 Выбираем диаметр шланга
  • 1.2 Определяемся с длиной шланга
  • 2 Применение на практике
  • 3 Видео

Все специалисты, занимающиеся строительством (буквально от каменщика и до электрика), зачастую используют в своей работе водяной уровень (ватерпас). Совсем не обязательно отправляться за его приобретением в магазин, столь необходимый инструмент можно изготовить самостоятельно, главное – нужно понимать принцип его действия. В основе изготовления водяного уровня лежит хорошо известный нам еще со школы закон сообщающихся сосудов, который рекомендуется использовать во время проведения строительных работ. В противном случае вы просто не сможете правильно выполнить измерения.

Предлагаем вам попытаться сделать водяной уровень своими руками, но прежде чем приступить к его изготовлению, вам придется немного ознакомиться с теорией.

Процесс изготовления

Главной деталью водяного уровня является шланг. При этом совершенно не обязательно дополнительно использовать прозрачные колбы, которые вы видели не раз в уже готовых моделях уровней, продаваемых в магазинах стройматериалов, поскольку при низкой температуре шланг с этих колб, как правило, слетает, да и воду набирать в колбы довольно неудобно (появляются лишние пузырьки).

Выбираем диаметр шланга

Прозрачный полиэтиленовый шланг

Итак, что все же необходимо для изготовления водяного уровня? Вам потребуется лишь обычная водопроводная вода и прозрачный, толстостенный полиэтиленовый шланг, который не будет ломаться при изгибе. Именно в таком шланге, вода перемещается свободно и быстро по всей длине, а в шланге небольшого диаметра вода перетекает медленно, и приходится довольно долго ждать момента, когда установится уровень, и можно будет ставить метку (к тому же уровень воды в такой трубке плохо виден). Самой главной проблемой тонкого шланга являются мельчайшие пузырьки воздуха, образующиеся во время наполнения его водой.

Лучше всего использовать для изготовления гидроуровня шланг диаметром от 1,2 до 1,5 см.

Со временем шланг начинает мутнеть, и как следствие ухудшится видимость уровня воды, находящейся внутри. Ультрафиолет для полиэтилена губителен.

Определяемся с длиной шланга

Выбираем длину шланга

Длину шланга нужно выбирать, исходя из размеров помещения. Обычно длина комнат равняется длине плит перекрытия, то есть составляет приблизительно шесть метров. Поэтому максимальная длина шланга, используемого для изготовления водяного уровня, может быть не более десяти метров. Если шланг будет коротким, то вам придется делать переходы, а это способствует росту вероятности появления ошибок.

Получившийся самодельный уровень не спеша наполните водопроводной водой. Внимательно следите, чтобы при этом не образовывались пузырьки воздуха. Если же вы заметили их появление, то подождите некоторое время, пока не выйдет воздух. Это правило необходимо соблюдать, чтобы результаты измерений водяного уровня, изготовленного вашими руками, были точными.

Применение на практике

Применение водяного уровня

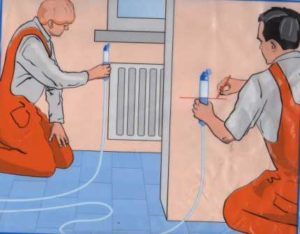

Одному работать с гидроуровнем сложно, замеры строителям лучше выполнять вдвоем. Технология приблизительно следующая. К заранее нанесенной начальной отметке (допустим, на расстоянии от пола – один метр), первый рабочий прикладывает конец уровня, а в это же время второй совмещает противоположный конец трубки с новым местом отметки.

Применение уровня на примере стяжки пола

Вода на втором конце трубки и должна показать точный уровень, который необходимо будет отметить карандашом. Такие отметки наносятся в каждом из углов комнаты. Затем, при помощи рулетки, можно уточнить полученные измерения и произвести дальнейшие расчеты.

Как использовать водяной уровень

Как видите, изготовить водяной уровень самому несложно, даже интересно, плюс ко всему вы еще уменьшите денежные траты на приобретение требуемого инструмента.

Видео

В следующем видеоматериале показан пример использования самодельного водяного уровня без колб:

Водяной уровень своими руками. Как пользоваться гидроуровнем?

Давайте представим себе вполне обычную ситуацию. Вам нужно произвести на стене горизонтальную разметку и вы, безусловно, задумываетесь, а каким же образом это сделать лучше всего? Ведь необходимо избежать даже небольших отклонений и получить в результате ровную поверхность.

Помочь в решении такой задачи способен водяной уровень, называемый ещё гидроуровнем. Данная статья расскажет вам о том, как смастерить гидроуровень самостоятельно и как применять его в домашних условиях.

Для начала давайте определимся с внешним видом этого инструмента, который зачастую ещё именуют «ватерпасом». Никаких сложностей его конструкция не имеет. Состоит он из прозрачного и длинного, диаметром от 0,6 до 1,5 см шланга, на концах которого находятся две измерительные колбы с нанесёнными на них делениями.

Водяной уровень своими руками

Не составит труда самостоятельно сделать гидроуровень. Для начала, приобретаем шланг длиной не менее 10 метров. От концов шланга отмеряем одинаковое расстояние и ставим метки. Заливаем воду в шланг. Приходилось отсасывать из бака бензин? Вот, тот же самый принцип. Конечно, «ватерпас» продаётся в строительных магазинах и стоит около 150 рублей. Но, если есть желание изготовить его своими руками, то, пожалуйста.

При работе с гидроуровнем получается идеально точная горизонтальная разметка благодаря тому, что в данном инструменте применяется вода.

Внимание! Существует один важный момент. Гидроуровень может показывать неверно необходимые вам точки, если как следует его не подготовить. Поэтому, после заполнения его водой, необходимо выпустить из него все воздушные пузырьки. Для этого нужно найти примерную середину шланга, придавить её ногой и поднять вверх два конца. Пузырьки воздуха, само собой, тоже поднимаются вверх. И так далее, по аналогии. Место, где скопился воздух, опускаете на пол, наступаете, поднимаете… пока все пузырьки не добегут до конца.

Как пользоваться гидроуровнем?

Ну вот, ваш инструмент подготовлен к работе и теперь о том, как же пользоваться гидроуровнем?

В основе работы прибора лежит принцип сообщающихся сосудов, иными словами уровни в двух колбах на концах шланга должны совпадать друг с другом. В этом случае линия будет ровной. Рассмотрим действие прибора на примере. Делаем разметку для будущего пола на лагах. На стене, отмерив, метр от пола, делаем метку. Теперь, прикладываем «ватерпас» к этой отметке одним концом, а второй конец располагаем в другом углу комнаты. Эту процедуру необходимо проводить вдвоём, ну, или же воспользоваться малярным скотчем для закрепления первого конца шланга.

Как же происходит непосредственно определение уровня? Колба около первой отметки остаётся без движения, а регулировать необходимо положение второй колбы. И вот, когда уровень воды в первой пробирке совпадёт с меткой на стене, нужно сделать отметку на уровне воды в пробирке на другом конце шланга, то есть на другой стене. По этому принципу нужно определить и остальные точки. А когда будет нанесено достаточное количество отметок, то нужно соединить их в линию. Теперь, нужно лишь отмерить от каждой метки вниз, например, 95 см и нанести по всему периметру отметки, а после вновь соединить их одной линией. Вот и всё. Разметка с помощью водяного уровня для пола на лагах завершена!

Заправка водяного уровня. Видео

Как сделать гидроуровень своими руками?

Как сделать гидроуровень своими руками?

Для чего нужен гидроуровень?

Сегодня нередко с целью сэкономить при самостоятельном строительстве применяют водяной уровень. Это приспособление необходимо, для того чтобы определять горизонтальность. Изготовить гидроуровень возможно даже своими руками. К тому же для этого не потребуется тратить много сил и времени. Самое интересное то, что самодельный гидроуровень сможет справляться со своими задачами на все сто процентов. Иногда даже заводские инструменты хуже определяют горизонтальность, нежели уровень, сделанный своими руками.

При помощи этого приспособления реально качественно залить стяжку, сделать подвесной потолок или же соорудить отмостку по периметру строения. Многие хозяева задумываются над вопросом, как сделать гидроуровень своими руками. В принципе, все довольно просто.

Как сделать гидроуровень своими руками?

Для того чтобы сделать гидроуровень своими руками необходимо применить бесцветный шланг толщиной приблизительно около 8 сантиметров. Желательно использовать силиконовый либо виниловый шланг. Основная задача данного приспособления при помощи расположения жидкостей определить горизонтальность имеющейся плоскости.

Стоит понимать, что длина шланга зависит от того, на какое именно расстояние требуется переносить опорные точки. Не помешает к полученному результату дополнительно прибавить несколько сантиметров. Это делается с той целью, чтобы во время выполнения измерений шланг располагался на поверхности пола. При необходимости трубку всегда можно увеличить. Для этого стоит присоединить к шлангу подходящий по диаметру кусок.

Возможно, зафиксировать на крайних точках такого шланга отградуированные ёмкости. Вследствие этого получится наносить сразу несколько контрольных точек. Допускается на концах шланга закреплять какие-нибудь приспособления, наподобие колб от шприцов.

Особенности применения гидроуровня

Желательно, определять горизонтальность плоскости двум работникам. В то время, когда один человек устанавливает одну часть водяного уровня, второй специалист создаёт нужные отметки. Однако, в принципе, все это вполне реально осуществить и самому. В данном процессе главное внимательность.

Гидроуровень — просто и эффективно

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

  • Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
  • Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
  • Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
  • Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.
Читать еще:  Опорная рама опалубки

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

  • Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
  • Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
  • Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
  • После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

  • Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
  • Другой конец прибора нужно переместить на тот угол, который проверяют.
  • Разжимают края трубки и выжидают, пока жидкость не выровняется.
  • При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.

Как сделать гидроуровень своими руками? Использование гидроуровня — «Стройка и ремонт»

Описание гидроуровня

Гидроуровень. Применение приспособления настолько же простое, как и само его устройство. Водой комнатной температуры наполняют шланг. Путем соизмерения жидкости в двух резервуарах проверяют точность работы аппарата. Для точной отметки требуемой высоты на объекте, одну колбу следует держать на месте, а вторую перемещать по пространству. Когда сравнивается уровень жидкости, делают контрольные отметки.

Лазерный уровень способен обеспечить луч до ста метров, но такой прибор стоит не одну тысячу долларов. При крупном строительстве актуально его применение.

Пузырьковый уровень – это прямой конус в пятнадцать-двести сантиметров с колбами с водой. Данный прибор используют для того чтобы определить отклонения в вертикальных и горизонтальных плоскостях. Угол наклона приспособления относительно поверхности земли определяется по положению пузырька.

Трубный уровень – обладает небольшим размером, но имеет аналогичный принцип работы. Он оснащен специальными креплениями для удобства.

В отличие от всех описанных приборов, гидроуровень дает возможность работать на большом расстоянии с неровными поверхностями.

Еще существует гидроуровень электронный – он преобразовывает угловую скорость и наклон в электрический сигнал.

Плюсы и минусы устройства

Гибкий шланг обеспечивает легкую работу в труднодоступных местах. Гидроуровень можно использовать с различных углов здания, где нет прямой видимости объекта. Пользоваться водяным уровнем одному человеку трудно. К другим минусам устройства специалисты относят:

  • длинные шланги сложно заправлять водой;
  • систематическая смена воды;
  • работать с инструментом должны 2 человека, исключением является лазерный тип прибора;
  • уровень требует изоляции на 2 метра от горячих и отопительных устройств;
  • работа осуществляется только в горизонтальной плоскости.

Чтобы воспользоваться гидроуровнем, понадобится ёмкость, маркер, рулетка, скотч, краситель для воды. Предварительно инструмент промывается мыльным раствором. В таком случае грязь не повлияет на точность его работы. Специалисты выделяют 2 способа правильно пользоваться водяным уровнем.

Гидроуровень работает только на горизонтальной плоскости

  • Как сделать водяной уровень своими руками

Первый метод:

  • расправляется шланг, чтобы отсутствовали заломы;
  • в емкость набирают воду;
  • сосуд устанавливают на возвышенности;
  • один конец инструмента помещают на дно емкости;
  • жидкость подтягивается через другое отверстие шланга.

Можно пользоваться гидроуровнем, придерживаясь другой методики: конец с колбой опускается к земле, вставляя воронку в отверстие другого конца. Вливается в инструмент жидкость. Аналогичным способом наполняется устройство водой из-под крана. Но в этом случае в сосуд проникают воздушные пузырьки, что затрудняет регулировку потока жидкости. Так как в кипяченой воде меньше кислорода, специалисты заливают её в сосуд.

Для окраски жидкости потребуется:

Читайте также: Как работать с лазерными рулетками – инструкция по применению

  1. Приложить емкости друг к другу.
  2. Обеспечивается равный уровень жидкости в сосудах.
  3. Найденное значение обозначается фиксатором, что называется нулевым уровнем.
  4. Когда аппарат наполнится водой, колбы фиксируют, краны на них перекрывают.

Секреты использования

Принцип использования всех водяных уровней заключается в одном — необходимо плотно прислонить инструмент ребрами корпуса или капсул к исходной плоскости, подождать успокоения колебаний жидкости, оценить результат. В случае с простейшим видом прибора, вода должна находиться на одинаковых отметках в обеих капсулах. В пузырьковых – пузырек встает ровно по центру при нахождении идеальной горизонтали/вертикали.

Существуют рекомендации от профессионалов, способные сильно упростить процесс:

  • Проводить проверку в нескольких местах плоскости. Особенно если дело касается дверей, окон, углов и переноса точек.
  • Работать вдвоем с большой длиной. Фиксировать в одиночку бывает сложно. Можно закрепить на подвес, магнит, но в их отсутствие пригодится вторая пара рук и глаз. Озвучивание измерений с другого конца также избавить от беготни между точками.
  • Делать отметки. Отмечать маркером или карандашом нужный показатель с одной стороны, зафиксировать любым образом. Затем по уровню жидкости подгонять вторую сторону, отметить ее, прочертить соединяющую прямую линию. Далее высоту положения будет изменить уже проще, благодаря контрольным точкам.
  • Начинать с уровня глаз. На высоте не более 1,5 м удобнее подогнать параметры.
  • Подкрашивать воду. Простейший уровень можно усовершенствовать, изменив цвет воды любым пищевым красителем. Более яркие точки демонстрируют шкалу максимально наглядно.
  • Правильно набирать воду. Опять же касается простейших гидроуровней. Налить из крана жидкость гораздо быстрее, но так не получится избежать пузырьков. Предпочтителен набор из ведра. Понадобится снять капсулы с концов, опустить один в воду, а второй держать вне емкости ближе к полу. Первую воду проливают сплошной струей. Затем закрывают свободный конец трубки, вынимают из ведра второй и также закрывают. В процессе вынимания необходимо заткнуть пальцем отверстие, чтобы не попал воздух.

Крайне рекомендуется правильно хранить гидроуровни. Избегать контакта с деформирующими соседями, переохлаждения и перегрева, наматывать трубки на какую-либо основу (например, шлифованный деревянный брусок, валик).

Ответственный выбор и корректное использование водяного измерительного прибора позволит делать качественные отметки высоты, ширины, выравнивать поверхности всех типов и проводить множество манипуляций во время разнообразных ремонтов. Правильный уровень станет отличным помощником мастеру любого опыта.

  • Выбираем строительный уровень правильно: лазерный или пузырьковый? Обзор +Видео

Порядок пользования гидроуровнем

В основу работы изготовленного вами прибора заложен известный принцип взаимодействия двух сообщающихся сосудов. В соответствии с ним, при совпадении уровней воды в двух связанных между собой частях сосуда отсчитанные по шкалам отметки имеют одинаковое удаление по высоте от точки, принимаемой за исходный уровень. За счёт такого совпадения можно получать на размечаемой поверхности точки, одинаково отстоящие по высоте от условной географической отметки, принимаемой за нулевую.

После изготовления водяного уровня вы сможете получать одинаковые высотные отметки примерно следующим образом (в качестве примера мы рассмотрим случай выставления расположения половых лаг):

  1. В первую очередь с одной стороны рабочей стены наносим исходную точку разметки на высоте примерно 1 метр. На этом уровне вам нужно будет отчеркнуть чёткую горизонтальную линию.
  2. Затем прикладываем один из концов нашего инструмента к ранее сделанной отметке и закрепляем его там при помощи скотча (или прибегаем к помощи другого человека).
  3. Второй конец ватерпаса переносим на другую сторону этой стены и прикладываем конечный отрезок трубки к месту, примерно соответствующему высоте в 1 метр. Регулируем высоту расположения этого конца шланга таким образом, чтобы уровень воды на противоположном конце совпал с нанесённой ранее горизонтальной линией.
  4. Получившаяся на этом конце прибора отметка по уровню воды и даст нам искомую высоту. Аналогичным образом вы сможете выставить и все промежуточные точки разметки, которые соединяются затем одной сплошной линией.

По завершении этих операций вам останется только отмерить от получившейся линии разметки вниз необходимое количество сантиметров и нанести отметку расположения половых лаг по всему периметру помещения.

Подготовительные операции

Сразу же следует отметить, что в отличие от лазерного уровня, изготовленного в заводских условиях, самодельный аналог сможет выполнять лишь ограниченное число функций, а вернее всего одну – проецировать на стеновые поверхности точку, перемещая которую можно получать горизонтальную линию (методом соединения контрольных отметок при помощи шнура).

Читайте также: Контрольная работа по «Технологии штукатурных работ» на тему «Инструменты, приспособления, инвентарь для штукатурных работ»

Ввиду чего подготовка к сооружению указанного прибора не займет много времени, а все что для этого понадобится – это запастись стандартными комплектующими:

Гидроуровень – принцип работы и правила пользования

Все специалисты, занимающиеся строительством (буквально от каменщика и до электрика), зачастую используют в своей работе водяной уровень (ватерпас). Совсем не обязательно отправляться за его приобретением в магазин, столь необходимый инструмент можно изготовить самостоятельно, главное – нужно понимать принцип его действия. В основе изготовления водяного уровня лежит хорошо известный нам еще со школы закон сообщающихся сосудов, который рекомендуется использовать во время проведения строительных работ. В противном случае вы просто не сможете правильно выполнить измерения.

Предлагаем вам попытаться сделать водяной уровень своими руками, но прежде чем приступить к его изготовлению, вам придется немного ознакомиться с теорией.

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Процесс изготовления

Главной деталью водяного уровня является шланг. При этом совершенно не обязательно дополнительно использовать прозрачные колбы, которые вы видели не раз в уже готовых моделях уровней, продаваемых в магазинах стройматериалов, поскольку при низкой температуре шланг с этих колб, как правило, слетает, да и воду набирать в колбы довольно неудобно (появляются лишние пузырьки).

Выбираем диаметр шланга


Прозрачный полиэтиленовый шланг

Итак, что все же необходимо для изготовления водяного уровня? Вам потребуется лишь обычная водопроводная вода и прозрачный, толстостенный полиэтиленовый шланг, который не будет ломаться при изгибе. Именно в таком шланге, вода перемещается свободно и быстро по всей длине, а в шланге небольшого диаметра вода перетекает медленно, и приходится довольно долго ждать момента, когда установится уровень, и можно будет ставить метку (к тому же уровень воды в такой трубке плохо виден). Самой главной проблемой тонкого шланга являются мельчайшие пузырьки воздуха, образующиеся во время наполнения его водой.

Лучше всего использовать для изготовления гидроуровня шланг диаметром от 1,2 до 1,5 см.

Со временем шланг начинает мутнеть, и как следствие ухудшится видимость уровня воды, находящейся внутри. Ультрафиолет для полиэтилена губителен.

Определяемся с длиной шланга


Выбираем длину шланга

Длину шланга нужно выбирать, исходя из размеров помещения. Обычно длина комнат равняется длине плит перекрытия, то есть составляет приблизительно шесть метров. Поэтому максимальная длина шланга, используемого для изготовления водяного уровня, может быть не более десяти метров. Если шланг будет коротким, то вам придется делать переходы, а это способствует росту вероятности появления ошибок.

Получившийся самодельный уровень не спеша наполните водопроводной водой. Внимательно следите, чтобы при этом не образовывались пузырьки воздуха. Если же вы заметили их появление, то подождите некоторое время, пока не выйдет воздух. Это правило необходимо соблюдать, чтобы результаты измерений водяного уровня, изготовленного вашими руками, были точными.

Читать еще:  Лента гидропароизоляционная утепленная

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте. Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Изготовление уровня с резервуаром

Процесс создания водяного уровня с резервуаром.

• виниловый шланг, внутренний диаметр которого равен 7,8 мм; • емкость для жидкости, объем которой составляет около 5 л (используйте подручные средства – пластиковую бутыль, если у нее толстые стенки, или ведро); • под шланг необходим штуцер, диаметр которого равен 9,4 мм; • под штуцер необходимы резиновые прокладки, наружный диаметр которых равен 31,3 мм, а внутренний – 12,5 мм; • чтобы закрутить штуцер, используйте 4 гайки и такое же количество шайб.

• проделайте в емкости для жидкости отверстие, диаметр которого равен 12,5 мм; • вставьте в него штуцер; • насадите прокладки на штуцер с каждой стороны емкости; • закрепите штуцер при помощи гаек и шайб; • места соединения обработайте герметиком; • заполните жидкостью емкость и шланг;

Все – водяной уровень готов к использованию! Как видите, все действительно очень просто!

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

Плюсы и минусы работы с гидроуровнем

При ремонте в квартире или в доме обязательно потребуется этот простой инструмент, важно знать его достоинства:

  • маленькая цена за промышленный образец и возможность изготовить его своими силами;
  • простота в проведении разметки;
  • возможность работать в самых трудных для доступа местах;
  • работа может производится в разных помещениях с высокой точностью размечать линию, идущую на одном уровне по всем стенам здания, несмотря на перегородки;
  • обеспечение одинакового положения по высоте при укладке больших расстояний плитки на тротуаре;
  • достаточно неприхотливый инструмент, не требующий особенных условий при хранении и транспортировке.

К отрицательным особенностям относятся следующие минусы:

  • для выполнения замеров потребуется привлекать помощника, но это очень спорный недостаток. Конечно, работая лазерным уровнем, разметить, может и один человек и не потребуется привлекать помощников, но цена такого прибора очень высока;
  • часто бывает сложно заправить гидроуровень строительный водой, при большой длине шланга;
  • при строительстве фундамента в зимнее время, потребуется использовать другой инструмент или заливать антифриз;
  • при работе, с помощью гидроуровня, в нем постоянно требуется производить замену воды;
  • устройство надежно работает на расстоянии более 2 м от нагревательных приборов, при более близкой дистанции потребуется защищать трубку от воздействия высокой температуры;
  • показания можно снимать только в горизонтальном положении

Знать ответы на теоретические вопросы важно, но важнее знать, как правильно пользоваться гидроуровнем.

Как сделать водяной уровень — пошаговая схема

Шаг 1: Покупаем прозрачный шланг

Итак, во-первых, вам понадобится прозрачный шланг, не узкий, но и не широкий: не менее 5 мм в диаметре, но не более 2 см. Прогоните по нему туда-сюда теплый мыльный раствор, так вы обезопасите себя и свой инструмент от маслянистой основы внутри.

Шаг 2: Шприцы соединим со шлангом

Еще вам совсем не помешают два одинаковых одноразовых пластиковых медицинских шприца для инъекций, подходящих по размеру к шлангу. Иглы нам не понадобятся, а вот поршни отложим на время. Конусики на конце шприцов срезаем так, чтобы можно было соединить их с концами шланга – так получим боковые колбы ватерпаса, причем уже с делениями, по которым будем смотреть уровень.

Шаг 3: Заливаем воду – работаем!

Не спеша, заливаем воду в ватерпас, выпускаем пузырьки воздуха, наступая на середину шланга и поднимая свободный его край вверх. Приступая к работе, поршни шприцев будем использовать, как пробки, на время переноса системы с места на место.
При желании можем сделать гидроуровень с резервуаром. Для этого один из концов шланга нам нужно соединить с какой-нибудь емкостью, которая, кстати, и заменит одного из помощников при выставлении отметок – мы поставим её на стремянку. Такой ёмкостью вполне может служить пластиковое ведро, в котором нужно будет проделать отверстие, вмонтировать в него небольшой штуцер (прокладки и герметик помогут сделать соединение идеальным), насадив затем туда шланг. Процесс заполнения системы водой от этого тоже упростится.

  • Автор: Менеджер Андрей
  • Распечатать
  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(1 голос, среднее: 5 из 5)
Поделитесь с друзьями!

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Гидроуровень – как пользоваться простым устройством для стройки и ремонта?

Необходимые инструменты

Вы до сих пор уверены, что всё, чему учили в школе, никогда вам не пригодится? Скорее всего, вы ошибаетесь. Например, когда вы используете гидроуровень при строительстве или ремонте, то работает закон сообщающихся сосудов, сформулированный французским ученым Паскалем.

Разберемся, что это за инструмент!

Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.

Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.

Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.

Как работает водяной уровень – давайте разбираться!

Чтобы понять, как работает гидроуровень, придется вспомнить школьную программу по физике. Нет, не всю, конечно, только закон сообщающихся сосудов, закон Паскаля. Вспомнили? В сообщающихся сосудах уровень воды всегда будет одинаковым. Загляните в чайник – вода и в носике, и в основной емкости на одной высоте. Если вы его наклоните, то вода отреагирует, а уровни останутся по-прежнему одинаковыми. И еще один момент: налейте воду в прозрачный стакан с горизонтальным рисунком так, чтобы жидкость достигала одной из линий. Если вы поставите стакан на ровную поверхность, вода подтвердит это касанием линий, а если поставите на что-либо наклонное, то жидкость моментально отреагирует и покажет уровень наклона.

В общем – воде можно верить, она не обманет! И, оказавшись в гидроуровневой системе, она позволит достаточно быстро сделать горизонтальные отметки.

Чтобы дать ответ на часто задаваемый в поисковых системах вопрос: «гидроуровень, как пользоваться», нам нужно будет провести несложную подготовку. Некоторые прозрачные шланги, а именно они, как известно, и являются основой ватерпасов, внутри бывают с незначительными остатками маслянистой жидкости, которая помешает точности измерений. Чтобы убрать этот налет, достаточно будет пропустить через систему теплый мыльный раствор.

Набирать воду в уровень из-под крана не рекомендуется, так как она будет богата на пузырьки воздуха, и вам придется потратить время на то, чтобы выпустить их из системы. Многие мастера наливают воду предварительно в ведро, а уже оттуда, погрузив один из концов шланга, через другой конец втягивают ртом воду, пока она не потечет свободно. После этого систему тщательно проверяют на предмет воздуха, поскольку пузырьки не дадут снять верные показания, поэтому нужно их удалить.

Большинство мастеров предпочитают работать с ватерпасом вдвоем, это, действительно, удобно и ускоряет процесс. Однако, если вы на своей строительной площадке или в ремонтируемой квартире трудитесь в одиночку, то это вовсе не означает, что вы оказались в безвыходной ситуации, и работу придется отложить. Просто к одному из концов гидроуровневой системы, назовем его номером 1, необходимо присоединить крепление, например, проволочный крючок скотчем, а затем зацепить его, скажем, за стремянку – сегодня она ваш напарник и помощник. Второй конец ватерпаса, его именуем номер 2, вы в этот момент закрываете крышкой, а если это простой шланг, то просто затыкаете пальцем, чтобы вода не выливалась.

Отметку возле уровня воды под №1 переносим при помощи карандаша или маркера на стену или иную поверхность. Со вторым концом системы переходите к противоположному углу или стене и переносите уровень №2 на поверхность. Повторите эту операцию столько раз, сколько вам потребуется. Когда вы соедините при помощи строительной линейки имеющиеся отметки в единую линию, вы получите идеальный горизонтальный уровень в вашей комнате или сооружении. Уже от него вы сможете выстроить линию для обустройства, например, безупречно ровного с точки зрения горизонтали пола или потолка.

Как использовать гидроуровень для фундамента?

Многие мастера советуют при сооружении фундаментов пользоваться гидроуровнем следующим образом: к обоим краям ватерпаса прикрепить при помощи скотча по металлической или деревянной рейке одинаковой длины, именно на них мы и будет делать отметки.

Итак, все знакомые уже предварительные работы по подготовке системы проведены: вода залита, пузырьки воздуха выпущены. Устанавливаем рейку №1 на том месте, где в траншею будет устанавливаться опалубка для заливки наземной части фундаментной ленты, например, у угла будущего сооружения. Замечаем уровень жидкости и от него отстраиваем отметку, где желаем видеть опалубку, закрепив, безусловно, её. Фиксируем этот расчетный размер, его нужно будет повторить необходимое количество раз.

Установив на некотором расстоянии по ходу траншеи рейку №2, повторяем всё сделанное со вторым краем ватерпаса. Отмечаем расчетный размер от уровня воды на рейке и вновь фиксируем опалубку. Оставив рейку №2 на месте, переносим рейку №1 на новое место и повторяем операцию. Когда все будет сделано по установке опалубки, можно будет приступить к заливке фундамента.

Специалисты советуют подходить столь ответственно не только к заливке фундаментов под жилые дома, но и при сооружении основ для хозяйственных построек, независимо от их размеров, и при возведении даже незначительных по высоте фундаментов для заборов из профнастила, ограждающих ваши участки. Сделанные по всем правилам работы, во-первых, обеспечат долговечность сооружения, а во-вторых, будут эстетически лучше выглядеть, что тоже немаловажно.

Водяной уровень своими руками

К числу измерительных инструментов самой простой конструкции, какие активно используются в работах по монтажу плитки, фундамента, подвесного потолка и других видов строительных работ, относится совершенно точный водяной уровень. Стоит такой уровень достаточно мало, служит намного дольше, чем даже обычный строительный уровень. Такой уровень можно сделать своими руками.

Принцип работы такой простейшей конструкции- задать горизонтальные отметки, которые просто необходимы при работе. Если на больших пространствах можно использовать нивелир, то вот в небольших помещениях водяной уровень это то, что надо. Определение точности достигается путем перемещения жидкости в замкнутом пространстве. По законам физики- точность работы гарантирована, так как уровень жидкости с двух сторон всегда будет одинаковым.

Как изготовить гибкий водяной уровень
Водяной уровень- это обычный бытовой прозрачный шланг, длиной не менее 10 метров. В некоторых случаях к шлангу с обеих сторон крепятся специальные колбочки. Обычно колбы нужны при малом диаметре самого шланга. Так вот, для самостоятельного изготовления водяного уровня в первую очередь понадобится шланг, как уже было сказано, длиной не менее 10 метров. Будет лучше когда применить шланг с толстыми стеночками, это дополнительная гарантия долгой службы водяного уровня. Кроме того, если стенки толстые такой шланг не протрется на изгибах, что позволяет жидкости не пузырится, а свободно бегать внутри шланга.

Читать еще:  Замок клиновой универсальный для опалубки

Но стоит учитывать, что воздействие тепла и солнечных лучей способны вывести ваш уровень из строя, как впрочем и ломая шланг на месте сгиба, и когда вода замерзнет тоже. Если рассматривать диаметр шланга для водяного уровня, то идеально использовать 12 мм.

После того как шланг у вас в руках стоит наполнить его водой. После наполнения проверяем точность, подносим оба края один к одному и смотрим: уровень воды должен полностью совпадать на обоих концах шланга. Если уровень воды полностью совпадает, остается только перевязать концы шланга, для этого необходимо использовать очень прочную нить, лучше всего капроновую, и понятно что шланги перевязываются максимально сильно.

Как сделать уровень с резервуаром
Уровень с резервуаром. Это чуть другая конструкция, для приготовления такого уровня понадобится шланг из винила диаметром не менее 7,8мм. Емкость на пять литров, лучше всего использовать пластиковую бутылку с толстыми стенками. Штуцер для крана, диаметр штуцера должен составлять 9,4 мм. Четыре гайки и такое же количество шайб для закрепления штуцера. Не стоит забывать о резиновых прокладках под штуцер наружные прокладки диаметром 31,3 мм, внутренние подойдут диаметром 12,5 мм. В приготовленной емкости делается отверстие нужного диаметра, затем в отверстие вставляется штуцер, прокладки используются так, чтобы они оказались с обеих сторон снаружи емкости и соответственно изнутри. После этого штуцер закрепляется максимально плотно. Обязательно обработать места соединения специальными герметиками. После проделанного, заполняем емкость и шланг жидкостью, и уровень готов к работе.

Как правильно пользоваться строительным гидроуровнем

Одним из самых первых измерительных инструментов, которым начали пользоваться строители и каменщики, является гидроуровень. Это простейший и примитивный прибор, предназначенный для выявления уровня горизонтальной поверхности, располагающейся на соответствующем расстоянии. Этот измеритель хотя и имеет простую конструкцию, работающую по принципу уравновешивания, но часто у новичков возникают сложности с его применением. В материале описано, как пользоваться гидроуровнем разными способами, а также принцип работы и особенности самостоятельного изготовления инструмента.

Описание строительного гидроуровня и его назначения

Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.

Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений. При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем.

В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.

Какие есть достоинства и недостатки у прибора

Родственником гидроуровня является пузырьковый уровень, который предназначен для того, чтобы выявлять отклонения в любой плоскости. Гидроуровень еще называют трубным уровнем, отличающийся простотой применения, и самое главное — он позволяет с достаточной точностью выровнять располагаемые предметы на двух параллельно и перпендикулярно расположенных поверхностях.

Перед тем, как выяснить принцип работы прибора, а также особенности его применения, разберемся с достоинствами и недостатками. К недостаткам измерителя относятся такие факторы:

  • Трудно пользоваться одному человеку — одно из основных больших минусов инструмента, которое решается путем использования скотча или крепежных материалов
  • Трудности с заправкой длинного шланга водой
  • После использования прибора, воду необходимо сливать, и снова заливать при повторном применении
  • Измеритель нельзя эксплуатировать вблизи отопительных приборов, которые могут повлиять на целостность соединительного шланга
  • Инструмент предназначен исключительно для измерения горизонтальной плоскости

Большое количество минусов вовсе не означает, что этот измерительный инструмент непригоден к использованию. Перед тем, как сделать выводы, рассмотрим его преимущества:

  1. Работы можно проводить в самых труднодоступных местах
  2. Цена прибора настолько низкая, что покупка инструмента не вызывает трудностей
  3. Инструмент при отсутствии возможности покупки, можно изготовить из подручных средств
  4. Высокая точность получаемых результатов
  5. Возможность его применения не только для выравнивания потолка, стяжки, столбов и т.п., но и для контроля выполненных работ

Из этого следует, что прибор подходит к применению всем, кто не имеет возможности приобрести лазерный уровень. Если работы по заливке фундамента или установке столбов выполняются в одноразовом количестве, то попросту не имеет смысла осуществлять покупку дорогостоящего лазерного оборудования.

О принципе работы прибора и где он применяется

Как уже упоминалось, принцип работы устройства основывается на эффекте уравновешивания жидкости. Многие считают, что произвести измерения прибором невозможно без резервуаров, но на самом деле главным составляющим элементом гидроуровня является соединительная полимерная трубка. Произвести измерения можно при помощи одной трубки, но для этого понадобится ее откалибровать.

Наиболее эффективными являются гидроуровни, в которых используется полимерная трубка большого диаметра. В таком шланге меньше создается пузырьков воздуха, которые обязательно нужно удалить, а также исключается вероятность изгиба или излома.

Рассматриваемый измерительный прибор применяется для реализации следующих задач:

  • При монтаже потолка с целью его выравнивания
  • При строительстве фундамента — позволяет определить уровень заливки бетона по всему периметру
  • Для выравнивания пола — заливка жидким бетоном вовсе не гарантирует, что он будет ровным. Для этого понадобится обозначить метки, по которым ориентироваться при заливке бетона
  • Установка радиаторов отопления во всех комнатах по уровню, а также расположение полочек, картин и т.п.
  • При выравнивании столбов — если сооружается забор и другие конструкции, то столбики должны располагаться на одном уровне. Выравнивать их при помощи рулетки относительно земли нерационально и неправильно, поэтому используется гидроуровень
  • При строительстве забора — не имеет значения из чего сооружается конструкция — бетон, дерево, металл и т.п. Чтобы каждая секция забора располагалась на одном уровне, понадобится воспользоваться гидравлическим уровнем

При выполнении всех вышеперечисленных работ можно использовать лазерный уровень или оптический нивелир, но гидроуровень является более доступным, и не менее эффективным, чем современные аналоги.

Как пользоваться гидроуровнем — обучаемся применению разными способами

Строительный гидроуровень, как и любой другой измерительный инструмент, перед применением нуждается в подготовке. Эта подготовка включает в себя заправку прибора жидкостью. Заливаемая жидкость в виде обычной воды предварительно окрашивается в яркий цвет, что повышает точность измерений. Окрашивание воды в яркие цвета не является обязательным условием, но это положительно влияет на точность измерений.

При заливании воды внутрь прибора нужно смотреть, чтобы в шланге не образовывались пузырьки воздуха. Их присутствие недопустимо, так как это приведет к получению неточных данных. Заливать воду нужно до момента, пока вся трубка не заполнится водой, и при этом будут отсутствовать воздушные пузырьки. Как правильно заливать жидкость в прибор, показано на схеме ниже.

После того, как прибор будет заполнен водой, можно приступать к его калиброванию. Калибровка нужна для того, чтобы получить точные результаты. Процедура представляет собой совмещение двух колб друг с другом, и доливание воды до совмещения на одинаковом значении.

Этим значением является нулевая отметка, но вовсе не обязательно заполнять колбы водой до совмещения жидкости на нулевом показателе. Для этого подойдет любое значение, которое нужно обязательно запомнить. В этом и заключается весь процесс калибрования гидроуровня. Когда прибор готов к применению, рассмотрим первый вариант его использования:

  1. Подносим первый резервуар к поверхности, и совмещаем уровень воды на нулевом значении с предварительно нанесенной отметкой на стене. Эта отметка устанавливается в зависимости от выбранной высоты монтажа потолка или уровня заливки бетона
  2. Один человек после совмещения резервуара на нулевом значении с отметкой на стене должен удерживать ее в неподвижном состоянии
  3. Второй человек перемещается на другую поверхность, где необходимо выровнять плоскость. Эта отметка будет соответствовать по высоте с той, которая предварительно выбрана на первой стенке. Для этого прикладывается колба к стенке, и перемещается до момента, пока вода в колбе не установится на нулевом значении
  4. При перемещении важно контролировать, чтобы трубка не изгибалась, что очень часто случается, если используется прибор с длинным шлангом
  5. После этого делается отметка на стенке маркером или мелом, и получаем две точки, расположенные в одной плоскости. После этого нужно провести прямые линии по периметру, и соединить их

Как видно, пользоваться этим прибором вовсе не трудно. Если обе колбы заполнены до отметки, которая не соответствует нулевому значению, то замеры проводятся по аналогичному методу. Это второй способ, как пользоваться гидроуровнем:

  1. Запоминаем значение, на котором уравновесилось значение жидкости в обоих резервуарах (например, +3) при калибровании
  2. Подносим первый резервуар к поверхности, и совмещаем с предварительно поставленной отметкой на стене колбу на том значении, которое было зафиксировано при калибровке (т.е. +3)
  3. Один человек держит первый резервуар, а второй перемещается к другому объекту, и прикладывает колбу к стенке, и добивается, пока жидкость в колбе не достигнет отметки +3
  4. После этого ставится пометка на стенке

Принцип измерения по второму способу полностью аналогичен первому, за одним небольшим исключением — необходимо запомнить значение уровня жидкости при калибровке. Именно от этого значения зависит точность результатов.

Как сделать гидроуровень своими руками из подручных средств

Чтобы сделать гидроуровень из подручных средств, понадобится воспользоваться прозрачной трубкой из ПВХ, диаметр которой не должен быть менее 8-10 мм. Если стремитесь получить прибор, который будет полностью похож на производственный, то понадобится также два шприца. Дальнейшие действия по изготовлению самодельного гидроуровня имеют следующий вид:

  1. Очистить шланг мыльным раствором, чтобы удалить остатки производственного масла. Мыльный раствор также сделает внутренние стенки гладкими, что положительно повлияет на устранение воздушных пузырьков
  2. Расширить отверстия шприцов до наружного диаметра шланга. Соединить шприцы со шлангом при помощи герметика или клеевого пистолета
  3. Поршни извлечь из шприцов. Образовавшиеся отверстия можно закрывать при помощи скотча после наполнения инструмента водой
  4. Самодельный гидроуровень готов к использованию

Если нужно сделать гидроуровень максимально быстро, тогда понадобится только прозрачный шланг. На концах шланга ставятся отметки маркером во время калибрования. После этого инструмент готов к применению. Как сделать прибор своими руками, показано на видео.

Гидроуровень хотя и является заменимым инструментом, однако он пользуется популярностью даже сегодня. Если планируется пользоваться измерителем при минусовых температурах, тогда в качестве жидкости нужно использовать незамерзайку для авто или спирт. Антифриз или тосол использовать нельзя, так как эти жидкости являются токсичными. Нельзя также хранить прибор с залитой жидкостью длительное время, и поэтому после применения следует сливать воду. Хранить измерительный инструмент необходимо вдали от солнца. Имея в наличии этот примитивный измеритель, всегда можно легко, быстро и правильно выровнять горизонтальную плоскость.

Водяной уровень своими руками. Как пользоваться гидроуровнем?

Давайте представим себе вполне обычную ситуацию. Вам нужно произвести на стене горизонтальную разметку и вы, безусловно, задумываетесь, а каким же образом это сделать лучше всего? Ведь необходимо избежать даже небольших отклонений и получить в результате ровную поверхность.

Помочь в решении такой задачи способен водяной уровень, называемый ещё гидроуровнем. Данная статья расскажет вам о том, как смастерить гидроуровень самостоятельно и как применять его в домашних условиях.

Для начала давайте определимся с внешним видом этого инструмента, который зачастую ещё именуют «ватерпасом». Никаких сложностей его конструкция не имеет. Состоит он из прозрачного и длинного, диаметром от 0,6 до 1,5 см шланга, на концах которого находятся две измерительные колбы с нанесёнными на них делениями.

Водяной уровень своими руками

Не составит труда самостоятельно сделать гидроуровень. Для начала, приобретаем шланг длиной не менее 10 метров. От концов шланга отмеряем одинаковое расстояние и ставим метки. Заливаем воду в шланг. Приходилось отсасывать из бака бензин? Вот, тот же самый принцип. Конечно, «ватерпас» продаётся в строительных магазинах и стоит около 150 рублей. Но, если есть желание изготовить его своими руками, то, пожалуйста.

При работе с гидроуровнем получается идеально точная горизонтальная разметка благодаря тому, что в данном инструменте применяется вода.

Внимание! Существует один важный момент. Гидроуровень может показывать неверно необходимые вам точки, если как следует его не подготовить. Поэтому, после заполнения его водой, необходимо выпустить из него все воздушные пузырьки. Для этого нужно найти примерную середину шланга, придавить её ногой и поднять вверх два конца. Пузырьки воздуха, само собой, тоже поднимаются вверх. И так далее, по аналогии. Место, где скопился воздух, опускаете на пол, наступаете, поднимаете… пока все пузырьки не добегут до конца.

Как пользоваться гидроуровнем?

Ну вот, ваш инструмент подготовлен к работе и теперь о том, как же пользоваться гидроуровнем?

В основе работы прибора лежит принцип сообщающихся сосудов, иными словами уровни в двух колбах на концах шланга должны совпадать друг с другом. В этом случае линия будет ровной. Рассмотрим действие прибора на примере. Делаем разметку для будущего пола на лагах. На стене, отмерив, метр от пола, делаем метку. Теперь, прикладываем «ватерпас» к этой отметке одним концом, а второй конец располагаем в другом углу комнаты. Эту процедуру необходимо проводить вдвоём, ну, или же воспользоваться малярным скотчем для закрепления первого конца шланга.

Как же происходит непосредственно определение уровня? Колба около первой отметки остаётся без движения, а регулировать необходимо положение второй колбы. И вот, когда уровень воды в первой пробирке совпадёт с меткой на стене, нужно сделать отметку на уровне воды в пробирке на другом конце шланга, то есть на другой стене. По этому принципу нужно определить и остальные точки. А когда будет нанесено достаточное количество отметок, то нужно соединить их в линию. Теперь, нужно лишь отмерить от каждой метки вниз, например, 95 см и нанести по всему периметру отметки, а после вновь соединить их одной линией. Вот и всё. Разметка с помощью водяного уровня для пола на лагах завершена!

Заправка водяного уровня. Видео

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
