Как сделать кессон для скважины своими руками

Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

  • Что такое скважинный кессон и зачем он нужен
  • Разновидности кессонов
  • Как самостоятельно изготовить кессон
  • Монолитная конструкция из бетона
  • Кессон из бетонных колец
  • Бюджетная камера из кирпича
  • Герметичная емкость из металла

Кессон представляет собой автономное инженерное сооружение для системы водоснабжения дома посредством скважин, колодцев и других конструкций, касающихся использования подземных вод. Устройство кессона выполняется в тех случаях, когда нужна надежная защита источника и эксплуатационного оборудования от атмосферных осадков, промерзания и подтопления.

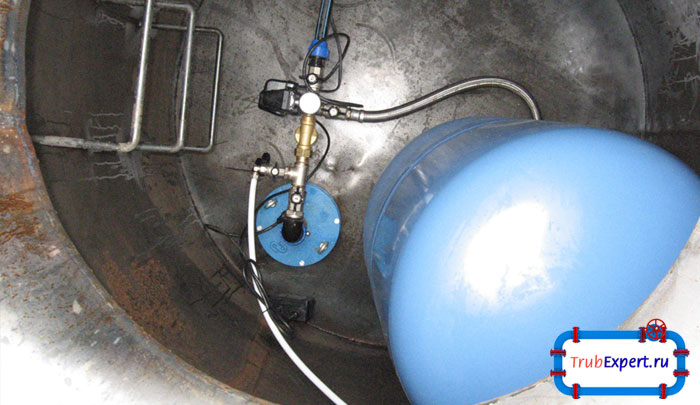

Кессон-это емкость,надежно защищенная от проникновения воды внутрь.

Что такое скважинный кессон и зачем он нужен

Для защиты оголовка скважины и установленного рядом оборудования применяется герметичная, заглубленная в грунт емкость, называемая кессоном. В зависимости от региона проживания сооружение может быть временным (сезонным) и постоянным.

Стационарная непроницаемая конструкция позволяет разместить внутри приямка вспомогательное оборудование:

  • расширительный бак;
  • очистные приспособления;
  • аппаратуру для обеззараживания воды;
  • специальную автоматику и др.

Смотровой колодец — это резервуар цилиндрической формы высотой 1-2 м. Размеры камеры могут отличаться и зависят от количества установленных приборов. Для утепления постройки и защиты ее от атмосферных осадков емкость комплектуют непроницаемой изолированной крышкой. С учетом хорошо утепленной конструкции все смонтированное в ней оборудование может функционировать круглый год.

Разновидности кессонов

Схематично укрытие для скважины состоит из следующих элементов:

  • днище резервуара с отверстием под обсадную трубу;
  • стенки камеры;
  • верхняя часть с люком или откидной крышкой.

Практически все емкости у горловины имеют выход напорных труб с вентилем и ввод электропитания. В зависимости от способа изготовления и региона проживания стенки резервуара и откидную крышку утепляют изоляционными изделиями.

Кессоны по своему конструктиву различаются способами изготовления и могут быть:

  • монолитными или сборными железобетонными;
  • из кирпичной кладки;
  • металлическими.

Колодец из железобетона строится по принципу возведения ленточных фундаментов — установка опалубки, армирование, приготовление и укладка смеси. Этим он отличается от штучных изделий и добавляет в процесс монтажа излишнюю трудоемкость. Зато если технологически верно провести бетонные работы, то можно на выходе получить герметичную камеру, не требующую дополнительной тепло- и гидроизоляции.

Кессон из сборных элементов — это стандартный смотровой колодец. Технология возведения заключается в установке железобетонных колец при помощи грузоподъемной техники. Конструкция сооружения после завершения монтажа требует тщательной гидроизоляции.

Металлический резервуар изготавливают из листовой стали толщиной 3-4 мм. Производство емкости лучше проводить в заводских условиях, но если нужен колодец небольшого размера, то при наличии материалов и необходимых профессиональных навыков можно изготовить такой по месту установки. В этом случае потребуется антикоррозийная обработка металла с последующей гидро- и теплоизоляцией.

Экономически выгодный вариант строительства скважинного кессона — это сооружение смотровой камеры из кирпича. Причем в качестве материала можно использовать изделия, бывшие в употреблении. Конечная цена такой постройки будет намного ниже, чем строительство колодца из бетона или металлических конструкций.

Как самостоятельно изготовить кессон

Защитную камеру для скважины в домашних условиях лучше изготавливать прямоугольной или квадратной формы. Это позволит избежать дополнительных затрат и трудоемкости в процессе изготовления и установки овальной опалубки. При этом прямолинейный формат дает возможность оборудования емкости из любого подручного материала.

Монолитная конструкция из бетона

Сооружение монолитного кессона начинается с разметки участка и проведения земляных работ. При расчете размеров смотрового колодца нужно учитывать полезную площадь емкости, которую займет устанавливаемое оборудование плюс свободное пространство, необходимое для его обслуживания. В зависимости от высоты сооружения конструкция может оборудоваться стационарной или переносной лестницей.

Монолитный бетонный кессон имеет прямоуголную форму.

Глубина расположения днища камеры определяется из расчета уровня промерзания грунта в регионе строительства. Учитывая это условие, можно рассчитать минимальные размеры: высота постройки — 1,50-2,0 м, ширина — 1,20-1,50 м, толщина стенок — 100-200 мм. Для установки наружных щитов опалубки и удобства проведения изоляционных мероприятий разметку участка проводят на 1,0-1,20 м больше, чем действительный размер емкости.

Инструкция по строительству кессона для скважины своими руками:

  1. Устройство шурфа.
  2. Подготовка щебеночно-песчаного основания.
  3. Армирование (сетка ВР-1).
  4. Бетонная подготовка (днище).
  5. Сборка опалубки (расстояние от стенок котлована до наружных щитов — 1,0-1,2 м.).
  6. Установка сеток (А-3).
  7. Приготовление бетонной смеси в соотношении 1:3:5 (цемент, песок, щебень).
  8. Укладка бетона методом вибрирования или штыкования.
  9. Крепление горизонтальных щитов опалубки с устройством арматурных каркасов (перекрытие).
  10. Заливка смесей и завершение монтажа скважинного кессона.
  11. Обмазочная гидроизоляция.
  12. Обратная засыпка и трамбовка грунта.

Для ускорения монтажных работ перекрытие приямка можно выполнить стандартной плитой изготовленной в заводских условия.

Кессон из бетонных колец

Для оборудования колодца из сборных элементов применяются стандартные изделия заводского изготовления диаметром 1,0-1,5 м. При необходимости их можно установить с помощью ручной тали.

Последовательность производства работ:

  • разработка грунта;
  • песчаная подготовка (подушка из песка и щебня);
  • установка днища камеры;
  • монтаж сборных железобетонных колец;
  • укладка плиты перекрытия;
  • оборудование горловины колодца из доборных элементов;
  • обратная засыпка;
  • устройство металлического или полимерного люка.

Монтаж емкости ведут на цементно-песчаном растворе. Гидроизоляцию стен выполняют резинобитумной мастикой.

Бюджетная камера из кирпича

Кессон из кирпича — прочная экономически выгодная конструкция. Однако есть одно условие — камеру из штучных материалов рекомендуется выполнять при низком уровне подземных вод. В противном случае существует риск затопления резервуара.

Строительство ведут в следующем порядке:

  • песчаная подготовка;
  • устройство фундамента;
  • кладка стен (марка не ниже М125);
  • монтаж плиты перекрытия;
  • гидроизоляция днища и стенок камеры;
  • обратная засыпка грунта.

Герметичная емкость из металла

Стальная камера не отличается низкой стоимостью сооружения и требует немало усилий по уходу в период эксплуатации. При монтаже металлических кессонов необходимы детальный контроль сварных швов, а также дополнительные меры по защите емкости от коррозии.

Наличие альтернативы в виде пластиковых изделий или конструкций из сборного железобетона намного снизило востребованность стальных резервуаров. Применение металлических резервуаров экономически целесообразно только в случае присутствия на участке напорных высокоуровневых грунтовых вод.

Для изготовления металлической емкости понадобятся следующие инструменты и материалы:

  1. Листовой прокат толщиной 3-5 мм.
  2. Бензиновый или газовый резак.
  3. Шлифовальная машина «болгарка».
  4. Сварочный аппарат.
  5. Мощная электродрель.
  6. Грунтовка.
  7. Мастика для гидроизоляции.

Вначале изготавливают герметичную металлическую емкость. В днище обустраивают отверстие диаметром на 2-3 мм больше, чем диаметр обсадной трубы. Верх камеры оборудуют горловиной с креплением для откидной крышки или люка. Корпус обрабатывают грунтовкой.

Форма металлического кессона определяется наличием материала.

Инструкция по установке металлического скважинного кессона:

  1. Вокруг скважины на одинаковом расстоянии от центра роют шурф глубиной 1,5-2,0 м. Размеры корректируют исходя из габаритов стальной конструкции.
  2. Проводят щебеночно-песчаную подготовку.
  3. На подушку из песка и щебня, вручную или с помощью грузоподъемных устройств устанавливают готовую емкость. При этом обсадная труба должна плотно зайти внутрь металлической камеры.
  4. Промежуток между стенками скважины и корпусом кессона герметизируют с помощью электросварки.
  5. Проводят гидроизоляцию и обратную засыпку пазух котлована, а затем монтируют оборудование и подводят электропитание.

Резервуар до уровня откидной крышки засыпают грунтом и утрамбовывают, выполняют благоустройство, затем пользуются сооружением.

Кессон для скважины своими руками из бетона и кирпича особенности обустройства, пошаговые инструкции

Сегодня проблема водоснабжения загородного дома, не подключённого к центральному водопроводу, решается достаточно просто. На участке обустраивают скважину с глубинным насосом, от которого прокладывают трубопровод к дому. Бесперебойную подачу воды обеспечивают установленные рядом со скважиной или в подвале гидроаккумулятор с устройствами автоматики и регулирования. Чтобы защитить устье скважины и насосное оборудование в зимний период, используют кессон, который устанавливают в непромерзающих слоях грунта. Достаточно высокая цена заводских изделий из пластика и металла вынуждает умельцев искать более дешёвые варианты. Рассмотрим несколько конструкций кессонов, изготовленных из подручных материалов.

Что такое кессон

Для того чтобы автономная система водоснабжения радовала своей надёжной, безотказной работой, при её обустройстве требуется продумать не только технические моменты, но и вопросы, связанные с установкой и защитой оборудования от действия внешних факторов. Несмотря на то, что подземные водные горизонты залегают на значительных глубинах, оборудование для бесперебойной подачи воды устанавливается на поверхности. Конечно, если забор воды происходит рядом с домом, то есть возможность установить гидроаккумулятор и автоматику в подвале здания. Если же скважина находится на значительном удалении, то необходимо защищать трубы, устье скважины и насосное оборудование от влаги и воздействия низких температур.

Кессон является неотъемлемой частью системы автономного водоснабжения загородного участка

В целях предотвращения пагубного воздействия атмосферных осадков и мороза на устройства системы автономного водоснабжения над скважиной устанавливают кессон. Фактически он представляет собой большой утеплённый резервуар, обустроенный на достаточной глубине. Благодаря утеплению стенок и крышки ёмкости, всё установленное в ней оборудование может функционировать круглый год. К преимуществам этого сооружения можно отнести не только возможность установки и защиты гидроаккумулятора и устройств автоматики, но и обеспечение удобного доступа для их обслуживания и ремонта.

Виды кессонов


Стандартные габариты кессонов различных типов
Кессоны могут быть металлическими, бетонными (железобетонными) или кирпичными. Очень удобными в установке и эксплуатации являются пластиковые ёмкости, появившиеся в торговой сети в последние годы. По форме все защитные сооружения можно разделить на несколько типов:

  • круглые приямки — чаще всего изготавливаются из бетонных колец или пластика;
  • квадратные кессоны — сваренные из металлических листов, кирпичные, бетонные или пластиковые резервуары;
  • прямоугольные резервуары — изготавливаются преимущественно из тех же материалов, что и квадратные изделия, но используются в случае установки дополнительного оборудования — расширительных баков, фильтров и т. д.

Кессоны из металла находятся на вершине рейтинга устройств этого типа. Чаще всего для их изготовления используют конструкционную или нержавеющую сталь, а также сплавы на основе алюминия. Благодаря своей прочности, металл отлично противостоит механическим нагрузкам, а его гибкость позволяет противостоять появлению трещин. Для изготовления металлических кессонов используют стальной прокат толщиной не менее 3 мм. После сварки кессон окрашивают внутри, а снаружи наносят антикоррозионное покрытие. Это позволяет ёмкостям служить десятки лет, оправдывая довольно высокую стоимость изготовления.


Пластиковый кессон имеет множество преимуществ перед другими конструкциями

Пластиковые ёмкости имеют самые высокие эксплуатационные показатели, отличную гидро- и теплоизоляцию, небольшой вес и длительный срок службы. Их стоимость ниже металлических и железобетонных аналогов. Если же искать вариант, подходящий для изготовления своими руками, то нет ничего проще и дешевле кессона, построенного из кирпича или бетона.

Устройство и особенности приямков для скважин

Кессон, в первую очередь, должен обеспечивать плюсовые температуры внутри, поэтому ёмкость делают герметичной, а утепление ей обеспечивает установка в нижних, незамерзающих слоях грунта. Поскольку оголовок, необходимый для доступа к насосному оборудованию, выводят на поверхность, то кессон оборудуют теплоизолированной крышкой откидывающегося типа или съёмным люком. Нередко спускная дверь представляет собой двойную конструкцию — одна крышка оголовка обустраивается на уровне грунта, а вторая — примерно на 20 – 30 см выше. Кроме этого, конструкция оснащается вентиляцией, предусматриваются выходные отверстия (так называемые гильзы, ниппели или бочата) для горловины скважины, водопровода и ввода питающего кабеля. Нередко рядом с крышкой устанавливают выход с шаровым краном — некое подобие водопроводной колонки. Такая конструкция позволяет производить отбор воды для полива и хозяйственных нужд в летнее время.


Схематическое изображение кессона для скважины

При сооружении кессона обязательно учитывают размер напорного бака и установленного оборудования. В зависимости от этого ввод обсадной трубы смещают в сторону от центра резервуара, чтобы обеспечить удобный доступ для обслуживания системы водоснабжения. Все бочата ещё на стадии монтажа ориентируют в нужную сторону и тщательно герметизируют, чтобы не допустить попадание грунтовых вод внутрь конструкции.

Кессон для скважины из бетонных колец своими руками

Кессон из колец бетона можно изготовить самостоятельно в домашних условиях. Проще всего сделать его заглубленным колодцем. Перед проведением работ следует посетить консультацию специалиста, схема работ, где будет полностью обозначена. Можно посетить специальную организацию, а можно узнать необходимую информацию у знающего человека.

Далее следует запастись необходимыми материалами и оборудованием:

  • колонкой с перфоратором;
  • грузоподъемной техникой;
  • горелкой;
  • шпателями;
  • лопатами;
  • болгарками;
  • валиками;
  • рулетками;
  • досками;
  • ножами.

На поверхности земли, где будет проводиться копка, делают специальные метки.

Бетонные звенья заказывают заранее, чтобы не останавливать работы, дожидаясь их поступления. Заказывать следует столько элементов, какой глубины планируется кессон. Кстати, они имеют разный диаметр и высоту, поэтому выбирать при заказе следует те модели, которые подходят для выбранной конструкции.

В противном случае будет трудно обеспечить герметичность готового сооружения, что негативно отразится на работе установленного оборудования. В первую очередь это касается весенних грунтовых вод, а также низких температур.

Земляные работы

Копка котлована должна проводиться в сезон, когда подземные воды находятся на самом низком уровне. Поэтому не рекомендуется приступать к указанным работам в период весеннего паводка и осенних дождей. Большой опыт мастеров такого монтажа подсказывает о проведении данных работ в ясную погоду, когда грунт плотный и сухой.

В некоторых случаях бетонные сооружения лишаются герметичности, поэтому монтировать кессон нужно на участках с пониженным количеством подземной жидкости. Это увеличит срок эксплуатации конструкции и уменьшит количество проблем.

Копка котлована может проводиться с задействованием экскаватора, а может осуществляться вручную. В первом случае работа будет выполнена быстро, а во втором – дешево! При копке необходимо учитывать гидроизоляционные работы, требующие дополнительного пространства. Поэтому размер выкопанного сооружения должен быть больше диаметра колодца на 2 м.

Весь ненужный грунт следует поднимать на поверхность, чтобы не загружать пространство будущего кессона.

Благодаря такой глубине насосному оборудованию не страшно промерзание и в полученном пространстве человек может встать в полный рост. Вручную лопатами необходимо выровнять днище внутри колодца, чтобы ровно уложить бетонные элементы.

Копка ямы и обустройство приямка для кессона из бетонных колец:

Гидроизоляция

Грамотно выполненная гидроизоляция – залог долгой и бесперебойной службы указанной конструкции. Герметизацию швов можно проводить перечисленными составами:

  1. Мастика.
  2. «Гидропломбы».
  3. «Гидростоп».

Описанные составы подходят для обмазывания колец для достижения герметичности. Гидроизоляционными составами обрабатывают внутренние стены кессона, так как добраться до наружных сторон трудоемко. В тоже время обмазку на нижней плите перекрытия всегда продавливает вода, поэтому полностью от нее защититься в бетонном кессоне невозможно.

Место контакта обсадной трубы и бетонного кольца также не герметично, так как обмазка не сможет долго держаться между двумя неоднородными по составу материалами.

Щели между установленными кольцами в готовом сооружении можно промазать бетонной смесью, состоящей из песка и цемента. Готовую бетонную смесь наносят в щели между установленными конструкциями и ждут высыхания.

Монтаж

После копки котлована приступают к монтажу бетонных колец, установленных друг на друга при помощи грузоподъемной техники. Алгоритм проводимых манипуляций следующий:

  1. Опускают бетонные кольца на подготовленное основание, в качестве которого может служить мощная плита перекрытия.
  2. Стыки, которые могут образоваться между кольцами замазывают цементно-бетонным составом.
  3. Промазывают мастикой днище и внутренние поверхности стен кессона.
  4. Верхнее бетонное звено ставят выше уровня почвы на 15 см, предотвращая тем самым проникновение внутрь вод при половодье.
  5. Устанавливают опалубку из металлической арматуры для надежности конструкции.
  6. Внутрь кессона опускают насос и сопутствующее оборудование для обеспечения водоснабжения.
  7. Сверху кладут крышку колодца, чтобы внутрь не попала почва либо не пролезли животные.

Процесс монтажа бетонных колец для обустройства скважины:

Из бетонных колец смастерить кессон под силу каждому, важно лишь соблюдать все правила монтажа и обязательно проводить гидроизоляционные работы. Первый год службы рекомендуется чаще заглядывать в такое сооружение для проверки его герметичности

Полезные советы

  • При монтаже металлического и пластмассового кессона резервуар лучше всего устанавливать на предварительно уложенные деревянные брусья, которые после удачного совмещения гильзы и обсадной трубы аккуратно изымаются.
  • Установка изделий из пластика выполняется точно так же, как и монтаж металлических кессонов. Даже если пластмассовая ёмкость оборудована рёбрами жёсткости, для усиления конструкции вокруг резервуара устанавливается обрешётка, которую заливают бетоном. Засыпку землёй производят после полного схватывания раствора.
  • Кессоны из металла требуют периодического обновления антикоррозионного покрытия.
  • Обустройство приямка весной позволит максимально точно оценить состояние дна котлована, после чего принимается решение о необходимости бетонирования пола приямка.
  • При обустройстве кессона из монолитного железобетона, раствор, залитый в опалубку, уплотняют виброинструментом или штыкованием для удаления воздушных полостей.
  • Поскольку каждый сварочный шов металлического кессона является потенциальным очагом коррозии, количество подобных стыков стараются снизить до минимума.

Несмотря на то что строительство кессона для скважины дело довольно хлопотное, самостоятельное изготовление и обустройство защитного сооружения принесёт владельцу бонусы в виде значительной экономии средств и удовольствия от сделанной своими руками работы. Ну и главное — скважине и насосному оборудованию теперь не будут страшны никакие морозы!



Как залить перекрытия и установить крышку

После высыхания стен и удаления опалубки можно приступать к заливке перекрытий. Вначале нужно накрыть кессон щитом из доски или толстой фанеры. В нем необходимо заранее проделать отверстие для монтирования крышки (огражденное) и входы для вентиляционной и водопроводной магистрали.

После установки труб поверх щита настилается гидроизолятор. Поверх него укладываются камни для формирования просвета. Далее к вертикальной арматуре стен крепится каркас из проволоки. После этого можно заливать бетонный раствор.

Вокруг подготовленного отверстия устанавливается опалубка. Внутри нее располагается стальная крышка. Заливается бетон. После его закрепления и удаления опалубки крышку люка необходимо утеплить с внутренней стороны. Для этого можно использовать пенопласт или другие утеплители.

В завершение поверхность кессона нужно застелить гидроизолятором в обход крышки люка. Затем засыпать ранее изъятый грунт и сровнять поверхность с окружающей почвой.

Кессон для скважины своими руками из бетона и кирпича: особенности обустройства, пошаговые инструкции

Подземный источник воды и оборудование нуждается в защите от внешних воздействий. Для этого необходимо соорудить кессон для скважины своими руками.

Обустройство скважины должно не только обеспечить дом водой, но и включать защиту самого питьевого источника и оборудования от негативных воздействий внешней среды: температур ниже нуля, подтоплений грунтовыми водами и атмосферной влагой. Для этого можно соорудить кессон для скважины своими руками.

Читать еще:  Как сделать подъезд к дому своими руками

Как устроен кессон для скважины?

Кессон – это простое сооружение, которое представляет собой герметичный резервуар, заглубленный в землю. Главная цель обустройства такой конструкции – защита оборудования и водоисточника от подтопления и отрицательных температур. Внутри емкости размещаются:

  • оголовок скважины;
  • гидроаккумулятор;
  • система управления работой насоса (распределительный электрощит, стабилизатор напряжения и т.д.);
  • трубопроводы, кабели, запорная арматура;
  • лестница для того, чтобы человек, обслуживающий систему водоснабжения, спускался для ревизии или устранения поломки к оголовку и оборудованию.

Сверху резервуар закрывается герметично люком, который не пропускает талые и дождевые воды внутрь. В боковых стенках предусмотрены отверстия для введения кабеля и выведения водоподающей трубы.

Сечение бывает круглым, квадратным или прямоугольным. Высота кессона составляет порядка 2 м, а ширина – 1 – 1,5 м. Такие габариты позволят заглубиться от уровня промерзания грунта и позволят производить техобслуживание скважины и сопутствующих элементов. Для обустройства кессона могут быть применены различные материалы.

Узнайте, как пробурить скважину своими руками, а также ознакомьтесь с пошаговой инструкцией, в специальной статье на нашем портале.

Из чего изготавливают кессоны?

Резервуар, в котором размещается оголовок скважины и все остальное оборудование, должен быть герметичным, способным сохранить внутри себя положительные температуры и долговечным. Еще одно важное свойство кессона – устойчивость к внешнему воздействию, например, к давлению грунта. Для изготовления камеры могут быть выбраны разные материалы. Каждый из них имеет свои преимущества и недостатки, рассмотренные в таблице.

Таблица 1. Плюсы и минусы кессонов из различных материалов.

Материал для изготовления резервуараПреимуществаНедостатки
Бетонные кольцапрочность;необходимость привлечения спецтехники для монтажа из-за тяжести колец приводит к повышению затрат;
Монолитный бетонпреимущества те же, что и у бетонных колец.из-за веса могут прогнуться трубы при усадке;
Кирпичная кладкаэкономичность;
долговечность;
прочность;
устойчивость к коррозии;
способность сохранять тепло без дополнительной теплоизоляции.
гигроскопичность бетона требует внешней гидроизоляции;
Пластмассовая емкостьпластик не пропускает воду;
простота в транспортировке и установке;
долговечность;
устойчивость к коррозии.
невысокая теплоизоляция;
Металлический резервуардешевизна;
простота монтажа;
прочность.
возможность подтекания грунтовой воды в местах стыков между кольцами.

Выбор материала определяется вашими строительными навыками, бюджетом и особенностями климата и грунта. При установке кессона своими руками нужно учитывать как общие закономерности монтажа, так и специфику материала.

Цены на кессоны для скважины

Общие нюансы установки

Перед тем, как выбрать тип кессона и начать его монтаж, необходимо учесть два параметра участка, где находится скважина:

  • уровень грунтовых вод;
  • глубину промерзания грунта.

Видео – Кессон для скважины своими руками

Глубина, на которой проходит грунтовка, влияет на выбор типа сооружения и на процесс монтажа. Если УГВ хотя бы в период паводка бывает меньше 3 м, то кирпичный кессон не подойдет. Этот показатель учитывают и при обустройстве дна бетонного резервуара:

  • при глубоком залегании грунтовки можно сделать ленточный фундамент и засыпать песчано-щебенчатую подушку, что способствует отведению конденсата;
  • если подземные воды близко, то стоит остановиться на монолитном бетонном дне.

Грунтовые воды оказывают особое влияние и на монтаж пластикового кессона по двум причинам:

  1. При подъеме они могут вытолкнуть легкий резервуар. В таком случае необходимо бетонное основание с анкерами для крепления стропами емкости;
  2. Близкие грунтовые воды при замерзании приводят к вспучиванию грунта, который начнет давить на стенки кессона. Такую проблему нивелируют цементной засыпкой по периметру камеры.

Обратите внимание! Существуют готовые пластиковые резервуары, по внешней стенке которого предусмотрен выступ для заливки бетонного каркаса.

Точка промерзания грунта определяет глубину залегания устья скважины и прохождения водопровода, а значит, и общую высоту камеры. На место расположение оголовка и выхода труб также влияет и размер водонапорного бака и его размещение в кессоне.

Обратите внимание! На подготовительном этапе нужно определиться, будет ли организован дополнительный водопровод для полива и других технический нужд. Он выходит не в дом, а над поверхностью кессона на улицу.

Определившись с особенностями грунта и выбрав тип кессона, можно приступать к закупке материалов и непосредственно к монтажу.

Цены на водопроводные трубы

Особенности обустройства металлического кессона

Металлическую камеру можно взять готовую или сделать ее самостоятельно. В последнем случае необходимо обладать сварными навыками и иметь сварной аппарат. Емкость из металла можно изготовить двумя способами.

  1. Сварить из металлических листов толщиной от 3 мм. Такая камера имеет квадратное или прямоугольное сечение.
  2. Изготовить резервуар, взяв для камеры отрезок трубы диаметром 1,25 м, для горловины – 0,6 м, а для дна и верха также понадобится металлический лист.

Обратите внимание! Чем меньше соединений сваркой, тем меньше вероятность потери герметичности. И все соединения выполняются двусторонним швом.

Подготовительные мероприятия

Перед монтажом резервуар необходимо подготовить, чтобы он смог долговечно выполнять свои функции.

  1. На дне будущего кессона прорезают отверстие для вхождения обсадной трубы, к которому приваривают двойным сварочным швом металлическую гильзу. Место размещения оголовка определяется присутствием и размером гидроаккумулятора. При наличии бака вход обсадной трубы смещают от центра к стене.
  2. В стенках подготавливают отверстия и устанавливают ниппели для входа кабеля и выхода водоподающей трубы. При самостоятельном изготовлении емкости, входы и выходы делают до этапа окончательной сварки всех составных частей. Рядом с горловиной при желании делают также пенал для выведения поливочной трубы.
  3. К горловине на петлях присоединяют откидывающийся люк.
  4. Вваривают пенал вентиляции
  5. Емкость обрабатывают составом, который не допускает развитие коррозии.
  6. Снаружи покрывают емкость битумом для гидроизоляции
  7. Изнутри прокладывают утеплитель, который не впитывает влагу.

Важно! Швы можно проверить на герметичность при помощи мела. Его наносят на внутреннюю поверхность, а снаружи камеру поливают водой. Мел выдаст подтеки.

Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

На удаленных от города участках возникает необходимость в автономном водоснабжении. В таком случае источником воды выступает скважина. Для ее обустройства нужен кессон, который защищает верхнюю часть колонн от неблагоприятных факторов.

Кессон для скважины.

  1. Что такое скважинный кессон и зачем он нужен
  2. Разновидности кессонов
  3. Как самостоятельно изготовить кессон
  4. Монолитная конструкция из бетона
  5. Кессон из бетонных колец
  6. Бюджетная камера из кирпича
  7. Герметичная емкость из металла

Что такое скважинный кессон и зачем он нужен

Кессон — герметичная сборно-монолитная емкость, задача которой — защищать скважину и установленное оборудование от поверхностных, грунтовых вод, механических повреждений, воздействия низких температур и промерзания. Кроме того, кессон часто применяют в качестве места для установки требуемого оборудования в целях обеспечения водой объекта, а также обслуживания непосредственно самой скважины.

Разновидности кессонов

Для изготовления оборудования используют такой материал, который обеспечит достаточную теплоизоляцию и требуемую герметизацию, которая должна быть внутри.

Есть следующие типы кессонов:

  1. Из пластмассы. Он обеспечивает хорошую герметизацию. Материал легкий, поэтому устройство легко транспортировать, устанавливать. Но сама конструкция недостаточно жесткая и, чтобы предотвратить ее всплытие, камеру по контуру заливают бетоном.
  2. Из металла. Чаще всего используется сталь. Этот материал прочный, прослужит такое сооружение долго. Если камера изготовлена правильно, то она обеспечит герметизацию, всплывать не будет. Но материал подвержен коррозии, поэтому требуется проведение гидроизоляции.
  3. Из бетона. Емкость прочная, но не выдерживает попадания влаги. Поэтому, как в случае с монтажом металлических конструкций, требуется гидроизоляция. Установка тяжелая, поэтому транспортировать, осуществлять монтаж конструкции проблематично.
  4. Из кирпича. Теплоизоляционные характеристики выше по сравнению с другими материалами, не требуется дополнительное утепление. Установить камеру может только человек, который хорошо разбирается. Этот вариант долговечный, в экономическом плане выгоден.
  5. Из полимерпеска. Сама система стоит недорого, герметичная и прочная. Кроме того, легка в эксплуатации.

У всех видов имеются как преимущества, так недостатки. Перед выбором сооружения нужно подумать о том, чего хочет владелец добиться при установке, о скорости работы, стоимости кессона, долговечности эксплуатации и пр.

Как самостоятельно изготовить кессон

Чтобы сделать кессон для скважины своими руками, для начала необходимо определиться с материалом, параметрами системы.

Монолитная конструкция из бетона

Для устройства подойдет квадратная форма, опалубку возводить тоже намного легче.

Сначала нужно определиться с размерами котлована, который выкапывают под конструкцию. Длина и ширина стандартно равны, поэтому рассчитать их можно следующим образом: измерить размер кессона изнутри, добавить толщину 2 стенок (10 см).

Также необходимо вычислить глубину ямы, которая должна быть на 300-400 см больше по сравнению с высотой камеры. Если все рассчитать, то дренирующий слой можно установить на дне ямы.

Если не планируется дальнейшее бетонирование основания сооружения, то выбирается такой порядок действий. Но когда необходима заливка дна бетоном, необходимо принимать во внимание высоту. К тому же приямок должен быть таким, чтобы поверхность крышки сооружения была на одном уровне с почвой.

Чтобы выбрать тип конструкции, необходимо оценить гидрогеологическое состояние дна ямы. Целесообразнее это делать весной, так как высоко поднимаются грунтовые воды. Если дно влажное, то конструкция должна быть полностью герметичной, а если сухое — то можно использовать дренажный слой. Если не обеспечить герметизацию, то грунтовые воды затопят кессон внутри.

Чтобы было больше места для человека при ремонте системы, лучше всего камеру располагать не посередине по отношению к обсадной колонне, а сбоку. Да и оборудование будет удобно размещено.

Конструкция кессона монолитного из бетона.

Работа проводится следующим образом:

  1. Начинают с рытья ямы. В этот момент можно сразу выкопать траншею для водопроводных труб к дому. Потом начинают устанавливать дренаж, который состоит из 2 слоев: песка (высотой до 10 см) и щебня (до 15 см). При таком дренаже, даже если вода попадет внутрь кессона, она не останется внутри, а быстро уйдет в почву.
  2. После нужно обустроить опалубку. Часто стенка котлована применяется в качестве наружного слоя опалубки. Борт ямы нужно закрыть полиэтиленом, чтобы избежать просачивания воды из бетона в почву. После необходимо сделать каркас, используя арматуру.
  3. Замешивают раствор бетона. Заливают его небольшими частями, хорошо уплотняя с помощью электрического вибратора. Если прибора нет, то можно использовать штырь, тонкую трубу и приварить ручки. Это приспособление быстро опускается в бетон, а потом медленно вытаскивается, чтобы избавиться от пузырьков воздуха и воды, делая тем самым бетон плотнее.
  4. После необходимо конструкции высушить, регулярно обрызгивая поверхность водой, чтобы бетон не потрескался. Если жарко, то можно накрыть влажной тряпкой.
  5. Через неделю опалубку можно снять. А через 4 недели установить оборудование.

Кессон из бетонных колец

Скважинная система из бетонных колец предусматривает следующее:

  1. Сначала готовится котлован. Расчеты те же, что и в предыдущем способе изготовления.
  2. Заливают дно бетоном и бурят отверстие под трубу.
  3. Берут бетонные кольца, которые предварительно промазывают специальным гидроизоляционным составом. Дают просохнуть.
  4. После каждое кольцо опускают внутрь котлована, при этом соединяя стыки с помощью смеси для скрепления. Швы запенивают.
  5. Вокруг сооружения могут образоваться пустоты, которые необходимо засыпать.

Из бетонных колец кессон для скважины.

Бюджетная камера из кирпича

Устройство кессона из кирпича:

  1. Сначала выкапывается котлован, на дне устанавливается ленточный фундамент и траншея, которую засыпают песком и утрамбовывают.
  2. На фундамент необходимо уложить гидроизоляцию (например, рубероид).
  3. Кладку кирпича начинают с угла, обязательно заполняя швы специальным раствором.
  4. После доведения кладки до нужной высоты дают ей высохнуть, штукатурят.

Герметичная емкость из металла

  1. Снова выкапывают яму, подходящую под размер и форму камеры.
  2. На дне вырезают отверстие для обсадной трубы.
  3. Устанавливают крышку, очищают швы от шлака. Швы должны быть двусторонними, чтобы обеспечить герметичность кессона.
  4. Конструкцию нужно обработать защитным слоем.

При необходимости камеру можно утеплить, после кессон опустить в котлован и установить колонну, гильзы, кабель. Гильзу приваривают, все засыпают.

Как сделать кессон для скважины своими руками: варианты устройства и способы их реализации

Автономное водоснабжение на участке, удаленном от городской инфраструктуры, не роскошь, а суровая необходимость. Не так ли? Чаще всего в качестве источника воды используется скважина, которая нуждается в особом обустройстве – кессоне, требующемся для защиты оголовка от неблагоприятных воздействий и вандалов.

Желающим устроить кессон для скважины своими руками мы расскажем, как его лучше сделать и где установить. С учетом наших рекомендаций обустроить устье источника воды сможет любой домашний мастер. У нас вы узнаете, какие материалы и инструменты для этого потребуются.

Мы подробно рассмотрим четыре варианта сооружения конструкций, разберем нюансы их установки. А содержащиеся в материале видеоролики наглядно продемонстрируют процесс установки различных видов кессона.

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Заглубленная в грунт герметичная емкость выполняет две основные функции:

  • Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
  • Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

  • Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
  • Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
  • Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
  • Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
  • Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами “за и против” обеих разновидностей.

Как самостоятельно изготовить кессон?

При желании домашний мастер может изготовить кессон любого типа. Важно определиться с материалом, из которого будет выполнена емкость, и с ее размерами. Рассмотрим несколько вариантов, которые достаточно легко воплотить в жизнь.

Вариант #1 – монолитная конструкция из бетона

Для монолитного бетонного кессона оптимальной будет четырехугольная форма. Это значительно облегчит процесс возведения опалубки. Для начала определяемся с размерами котлована, который нам предстоит выкопать под сооружение.

Длина основания обычно равна ширине и рассчитывается следующим образом. К внутреннему размеру кессона прибавляем толщину двух стенок равную 10 см и двух пазух величиной по 15 см. В последние мы впоследствии будем производить обратную засыпку грунта.

Определившись с шириной и длиной ямы, вычисляем ее глубину. Она должна быть на 0,3-0,4 м больше, чем высота стенки камеры. Таким образом можно будет обустроить дренирующий слой на дне котлована.

Такая технология выбирается в случае, когда не планируется бетонировать основание конструкции. Если требуется бетонное дно, учитывается его высота. Кроме того, глубина приямка рассчитывается так, чтобы поверхность крышки конструкции располагалась заподлицо с уровнем почвы.

Чтобы определиться с типом будущей конструкции проводим гидрогеологическую оценку дна котлована. Оптимально делать это весной, когда грунтовые воды поднимаются на максимальную высоту.

Если дно сухое, можно обойтись дренажным слоем. Если же дно котлована влажное, имеет смысл обустроить полностью герметичное дно конструкции. Иначе грунтовые воды могут затопить кессон.

При разметке будущего котлована обратите внимание на то, что камеру по отношению к обсадной трубе лучше располагать не симметрично. Так внутри емкости будет больше свободного места для работы спустившегося в нее человека.

Кроме того, в этом случае оборудование можно будет расположить с большим удобством. Определившись с размерами и расположением котлована, приступаем к земляным работам.

В ходе их выполнения можно сразу же прокопать к дому траншею под водопроводные трубы. После того, как яма будет готова, приступаем к обустройству дренажа.

Он будет состоять из двух слоев:

  1. Песчаная подушка высотой порядка 10 см. Отсыпаем песок и тщательно его утрамбовываем.
  2. Щебень высотой около 15 см.

Такой дренаж не позволит воде, попавшей в кессон, остаться внутри. Она быстро уйдет в грунт. Далее приступаем к обустройству опалубки. Можно выполнить два варианта ее монтажа.

Первый предполагает использование стенок котлована в качестве наружных стен опалубки. Борта ямы закрываем плотным полиэтиленом, чтобы вода из бетона не уходила в грунт. После этого приступаем к обустройству каркаса из арматуры.

Для него можно взять стальную крупноячеистую штукатурную сетку или связать самостоятельно с шагом в 30 см. Крепим арматуру так, чтобы она находилась внутри будущего слоя бетона, после чего устанавливаем вторую стенку опалубки.

Для нее можно взять доски или древесно-полимерные плиты. Второй вариант обустройства опалубки предполагает использование сбитых из досок щитов.

Они устанавливаются в котлован так, чтобы образовывали двойные стенки. Между ними монтируется арматура и конструкция готова к заливке. Такой метод потребует использования большего количества досок, но зато он дает возможность обустройства дренажных пазух, что невозможно в первом варианте.

Дренажные пазухи необходимы при высоком залегании грунтовых вод, иначе кессон будет затапливать.

Приступаем к заливке бетона. Замешивание раствора вручную – весьма трудоемкий процесс. Гораздо проще взять бетономешалку в аренду или сделать ее самостоятельно из металлической бочки подходящего размера.

Для подачи раствора в опалубку нужно сделать специальный лоток, вполне подойдет и разрезанная вертикально бывшая в употреблении водосточная труба. Бетон заливаем небольшими слоями, каждый из которых обязательно тщательно уплотняем.

Для уплотнения нам потребуется электрический вибратор. Это специальный инструмент, который стоит достаточно дорого. Если есть возможность, было бы хорошо взять его напрокат. Если нет, придется использовать другой метод уплотнения – штыкование.

Для его осуществления нужно предварительно изготовить специальное приспособление. Берем тонкую трубу, штырь или кусок арматуры и привариваем к нему ручки.

Получившийся инструмент резко погружаем в свежезалитый бетон. Затем начинаем его извлекать, делаем это медленно, покачивая приспособление из стороны в сторону. В процессе штыкования воздух и вода поднимаются на поверхность, а бетон делается плотнее.

После того как вся конструкция будет залита, нужно ее правильно просушить. Первые 3-5 суток бетон еще не схватился и нуждается в поддержании влажности.

Дело в том, что в процессе застывания в его верхних слоях продолжается активное испарение воды. Если влаги недостаточно, верхние слои бетонной конструкции начинают трескаться, что приводит к снижению прочности всей камеры.

Поэтому после заливки бетон регулярно обрызгивают водой или, в случае жары, накрывают влажной тканью. По прошествии недели можно будет снять опалубку.

Однако полную прочность бетон наберет только через 28 дней. Именно тогда можно приступать к финишным работам. Проще всего будет установить оснащенную люком плиту перекрытия, выполненную на заводе.

Еще один вариант – произвести заливку перекрытия, выполнив предварительно горизонтальную опалубку. Все работы по установке опалубки и заливке бетонного раствора выполняются аналогично уже проведенным. После полного высыхания конструкции не забываем провести гидроизоляционные работы.

Процесс заливки бетонного кессона по шагам представит следующая фото-подборка:

Как сделать кессон для скважины своими руками

Для защиты верхней части обсадной колонны от морозов, атмосферных осадков и вандалов мастера предпочитают монтировать кессон для скважины из кирпича, бетона, ЖБ колец или полимера. Работы можно выполнить своими руками, зная основные принципы и этапы монтажа камеры.

  1. Виды самодельных кессонов
  2. Необходимые инструменты и материалы
  3. Подготовительные работы
  4. Этапы монтажа кессонов своими руками
  5. Кессон из ЖБ колец
  6. Кирпичный кессон
  7. Полимерный кессон

Виды самодельных кессонов

Кессон для скважины из кирпича

Мастер может сделать специальную камеру для размещения в ней насосного оборудования, автоматики, гидроаккумулятора из таких материалов:

  • Железобетонные кольца. Этот вариант хорош лишь тем, что при высоком УГВ и сильной пучинистости грунта камера не сдвинется с места из-за своей массы. Но здесь важно учесть, что места стыков колец часто имеют свищи. Кессон будет периодически подтапливаться. Монтаж такой защитной камеры потребует серьезных затрат: доставка ЖБ элементов, аренда спецтехники для их установки.
  • Монолитная бетонная заливка. Считается более прочной, чем конструкция из колец. К тому же работы хоть и трудоёмкие, но под силу даже одному мастеру. При правильном армировании итоговый бетонный кессон будет прочным, герметичным, долговечным. Чаще такую камеру делают квадратной из-за особенностей установки опалубки. Так же как и под ЖБ кольца, под бетон необходимо прочное основание.
  • Металл. Подобную камеру монтируют все реже, поскольку сталь склонна к коррозии, а значит, к разрушению со временем. Чтобы этого избежать, при устройстве металлического кессона придется дополнительно обрабатывать материал специальными красками. К тому же качество сварных швов не всегда идеально, что приводит к образованию свищей и дальнейшему подтоплению камеры.

Выбирая вид камеры по типу материала, мастер должен опираться на такие критерии, как скорость монтажа, затратность процесса, долговечность кессона, определенные сложности при его устройстве.

Необходимые инструменты и материалы

При строительстве кессона стыки между бетонными кольцами нужно тщательно загерметизировать

Если мастер принял решение монтировать монолитный бетонный кессон, следует подготовить такие материалы:

  • цемент М-400 и выше;
  • среднефракционный щебень (30 мм);
  • речной песок;
  • арматурная сетка или прутья;
  • битумная мастика;
  • доски для опалубки.

Для монтажа кессона из кирпича следует подготовить:

  • цемент М-400 и выше;
  • щебень (фракция 20-25 мм);
  • песок речной;
  • блоки кирпича (количество штук высчитывается по предполагаемой ширине и высоте стенок, делённой на ширину и высоту одного блока);
  • битумная мастика.

Из инструментов понадобятся:

  • бетономешалка или специальный поддон для приготовления раствора вручную;
  • лопата штыковая и совковая;
  • трамбовка;
  • рулетка;
  • молоток и гвозди;
  • мастерок;
  • киянка;
  • ведра;
  • строительный уровень;
  • газовая горелка.

Для всех остальных видов кессона (из полимера или колец) потребуются сами емкости плюс лопата и трамбовка.

Подготовительные работы

Начальный этап при монтаже любого кессона — подготовка котлована под него и устройство основания. Яму роют по габаритам будущей камеры плюс 20-30 см со всех сторон, включая дно. В итоге горловина кессона должна возвышаться над уровнем земли на 20 см. Это позволяет исключить попадание атмосферных осадков в защитное сооружение.

Низ котлована хорошо трамбуют. Подсыпают песчаную подушку слоем 10 см и хорошо уплотняют её. Если предусмотрен монтаж бетонного, кирпичного или кессона из ЖБ колец, обязательно делают цементную площадку толщиной 15-20 см. Её лучше армировать. Как только основание готово, можно приступать к устройству кессона.

В месте стыка бетонной плиты с обсадной колонной желательно проложить гидроизоляционный материал. Перед заливкой раствора трубу нужно обработать мастикой из битума или плотно обтянуть рубероидом.

Этапы монтажа кессонов своими руками

Монтаж монолитного бетонного кессона

Монолитный бетонный резервуар заливают таким образом:

  • На подготовленное основание устанавливают опалубку, отступив от стенок ямы оставленные 20-30 см. Можно выгонять каркас из досок постепенно (по 30 см) или сразу на всю высоту.
  • В опалубку устанавливают арматурную сетку.
  • Готовят раствор из цемента, песка и щебня в соотношении 1:3:5 соответственно. Сыпучие разводят водой до получения смеси сметаноподобной густой консистенции.
  • Готовый раствор порциями заливают в опалубку и аккуратно трамбуют металлическим прутом, чтобы выгнать остатки воздуха.
  • Как только резервуар полностью застынет, опалубку снимают и при помощи перфоратора делают в стенах отверстия под вывод кабелей, водопроводной магистрали. Все технические бреши заделывают цеметно-песчаным раствором.
  • Наружные стенки готового кессона обмазывают битумной мастикой.

Верх камеры можно обустроить при помощи деревянного щита, укрытого рубероидом либо залить монолитную плиту, установив сначала деревянную опалубку из прочных досок. В плите важно оставить отверстие под люк.

Кессон из ЖБ колец

Поскольку сделать кессон для скважины из бетонных колец своими руками сложно, здесь понадобится помощь спецтехники. Элементы перед монтажом нужно обработать с обеих сторон битумной мастикой. После её высыхания кольца поочередно опускают в котлован на заранее подготовленное основание. Все стыки желательно промазать монтажной пеной и после её высыхания еще раз пройтись мастикой.

С помощью перфоратора делают технические боковые отверстия, а зазоры герметизируют.

Верх кессона из колец может быть из бетонной плиты с люком или просто металлического приваренного щита.

Кирпичный кессон

С учетом того что дно котлована уже подготовлено (имеется бетонная площадка) по периметру будущей кладки следует уложить полосы рубероида. Только после этого приступают к кладке. Класть кирпич нужно с угла, продвигаясь к противоположному с одной и другой стороны. Толщина раствора между блоками — 1-1,5 см. Важно установить металлические гильзы там, где предположительно будут находиться выводы труб водопровода и кабели. Потом выгоняют стенки кессона до нужного уровня.

Как только камера полностью просохнет, её оштукатуривают и обмазывают битумной мастикой снаружи и изнутри. После высыхания гидроизоляции проводят обратную засыпку камеры.

Верхняя часть кессона может быть выполнена из готовой бетонной плиты, монолитной заливки или деревянного щита, укрытого рубероидом. В нем обязательно делают люк.

Полимерный кессон

Пластиковый кессон с ребрами жесткости

Можно сделать кессон для скважины из пластиковой бочки или купить готовую прочную конструкцию с ребрами жесткости. Второй вариант предпочтительнее, так как резервуар сможет выдерживать давления пучинистого грунта.

Часто под монтаж полимерного резервуара допустимо не делать мощного бетонного основания. Достаточно песчаной подсыпки толщиной 10-15 см.

Технология установки полимерного кессона:

  • Камеру устанавливают на деревянные балки, предварительно сформировав в дне техническое отверстие под обсадную колонну.
  • Аккуратно надевают кессон на трубу и опускают вниз.
  • Под вывод труб и кабеля желательно сразу на поверхности сделать дополнительные отверстия.
  • Обратную засыпку полимерной камеры делают из песчано-цементной смеси. Ее немного смачивают и хорошо послойно уплотняют.
  • Оборудование в пластиковом кессоне лучше располагать в 10 см от стенок резервуара.

При устройстве защитного сооружения для скважины своими руками всегда стоит учитывать особенности рельефа участка (наличие каменистых пород) и уровень промерзания грунта в регионе.

Как сделать кессон для скважины своими руками — различные варианты

Для защиты источника от воздействия низких температур можно построить кессон для скважины своими руками. Такая работа не потребует специальных навыков, однако для ее выполнения необходима тщательность и соблюдение определенных правил для того, чтобы конструкция смогла выполнять свои функции. Форму и геометрические параметры кессона выбирают таким образом, чтобы в его пространстве могло разместиться все необходимое оборудование. Для строительства кессона могут использоваться различные материалы.

Назначение

Основное назначение кессона – защита оголовка скважины от низких температур. С наступлением морозов вода в верхней части и в трубопроводе может замерзнуть и разорвать конструкцию.

Стабильно положительная температура предотвращает нарушение работы скважины, выход из строя установленного оборудования, а герметичность кессона способна обеспечить защиту техники от паводковых вод.

Особенности конструкции

К конструкциям кессонов не предъявляется каких-либо особых требований, однако существует ряд условий надежного функционирования сооружений этого типа.

  • Стены и крыша должны быть прочными и способными выдерживать внешние воздействия.
  • В кессоне обязательно должен быть люк или дверца для обеспечения доступа к самой скважине и оборудованию системы водоснабжения для проведения осмотра и ремонта при необходимости.
  • Конструкция кессона должна быть герметичной. Это не только защитит находящуюся внутри технику от внешних воздействий, но и поможет обеспечить теплоизоляцию.
  • Теплоизоляция поможет поддерживать внутри кессона положительную температуру.

В пространстве кессона могут располагаться:

  • управляющая автоматика для перекачивающего агрегата,
  • фильтрующие установки,
  • гидроаккумулятор,
  • манометры и другие приборы контроля.

Оборудование скважины с кессоном

На заметку: Обычно средние размеры кессона составляют 1-1,5 м в ширину и 2 м в глубину.

Типы материалов для строительства кессона

Прежде чем начать монтаж кессона для скважины, следует выбрать материал конструкции, сравнивая характеристики различных вариантов.

  • Пластиковые модели устойчивы к влажности, а их небольшой вес обеспечивает удобство монтажа. Недостатком материала является его относительно невысокая прочность. Справиться с этим можно путем контурной заливки емкости бетонным раствором. Заводской пластиковый кессон для скважины
  • Бетонные конструкции требуют определенных усилий при установке. Кроме того, при выполнении кессона из бетонных колец потребуется оплачивать услуги грузоподъемной спецтехники. В то же время бетонные кессоны можно считать достаточно надежными и долговечными.
  • Кессон для скважины своими руками можно сделать из металла. Этот материал также обладает надлежащей прочностью и долговечностью. Однако с учетом условий эксплуатации при строительстве потребуется обеспечить максимально надежную гидроизоляцию такого изделия для предотвращения коррозии и внимательно следить за целостностью защитного слоя в процессе эксплуатации. Готовые варианты металлических кессонов для скважин
  • Установка кессона на скважину может осуществляться методом кирпичной кладки. Таким конструкциям при изготовлении для надежности потребуется защитный слой для обеспечения герметичности. Приобретение строительного материала потребует капиталовложений, но для кессона можно использовать кирпич, оставшийся после строительства дома или гаража.

Особенности самостоятельного монтажа

Стараясь узнать, как сделать кессон для скважины своими руками, следует понимать, что единой технологии для выполнения такого рода работ не существует. Методика определяется выбранным материалом, поэтому все нюансы следует выяснить заблаговременно, чтобы реально оценить свои возможности.

Установка металлического кессона

Если вы выбрали кессон для скважины металлический, вам потребуется напарник. Идеально, если у него будут навыки сварщика.

Перед началом монтажа кессона следует приготовить все необходимое:

  • металлическую трубу,
  • 2 листа стали круглой формы, диаметром, несколько превышающим диаметр трубы,
  • трубу меньшего диаметра для горловины кессона.

Рекомендуемая толщина металла — порядка 4-5 миллиметров.

Для изготовления металлической конструкции потребуется специальное оборудование:

  • сварочный аппарат с трансформатором,
  • дрель,
  • болгарка.

Важно: Перед работой металл требуется очистить от ржавчины, грязи и пыли.

При монтаже все металлоконструкции для защиты от грязи и влажности устанавливаются на деревянные настилы (брусья).

Сварка кессона из металла

  • Первым этапом работ является выполнение технологических отверстий (для ниппелей подвода водопровода, для входа силового кабеля, для установки гильзы). Параметры отверстий определяются в соответствии с габаритами оборудования и коммуникаций.
  • После этого выполняется сборка методом сварки в следующей очередности: к дну привариваются стенки, на которые потом наваривается крышка с ниппелями.
  • Сваренную конструкцию подготавливают к нанесению защитного покрытия, удаляя образовавшийся при сварке шлам и шлифуя поверхности при помощи специальной насадки на дрель. Место, в котором позже будет производиться сварка, не нуждается в шлифовке.
  • На крышке вырезают люк и приваривают трубу меньшего диаметра для люка.
  • При помощи петель устанавливается крышка люка будущего кессона.
  • Внешняя поверхность покрывается битумным гидроизолирущим составом, а внутренняя — грунтовкой.
  • Сверху кессон можно утеплить, например, экструдированным пенополистиролом.

Готовый металлический кессон в котловане

Монолитные бетонные кессоны

Устройство кессона для скважины из бетонного раствора имеет свои особенности. При строительстве рекомендуется придерживаться определенной последовательности работ.

  • Вокруг оголовка скважины выкапывается котлован, размеры которого определяются необходимостью разместить определенный набор оборудования.
  • Лучше всего выполнять такие работы весной. Это позволит максимально точно оценить состояние дна котлована. Такая оценка является вторым этапом в комплексе работ.
  • Если в период паводка дно котлована для кессона из монолитного бетона остается сухим, его достаточно засыпать песком и щебнем с последующей утрамбовкой. При обнаружении влажности не стоит экономить – следует залить дно бетоном, обеспечив водонепроницаемость и прочность пола.
  • Бетонный пол устанавливается на песчаную подушку высотой 10 см после проливки ее водой.
  • Перед заливкой на песчаный слой укладывается слой гидроизолирующего полиэтилена с заходом на стены.
  • Для обеспечения прочности на полиэтилен кладется металлическая решетка таким образом, чтобы ее края не соприкасались позже со стенками конструкции. В качестве прокладок под решетку укладываются деревянные бруски.
  • Заливается бетонный раствор. Общая высота слоя – около 10 см.
  • После высыхания бетонного пола строится опалубка для стен.
  • Внутрь опалубки помещаются патрубки для подвода воды, кабеля и армирующие металлоконструкции. Положение патрубков фиксируется, чтобы избежать смещения при заливке.
  • В опалубку заливается бетонный раствор. На этом этапе необходимо выполнять уплотнение материала виброинструментами или штыкование, чтобы не образовывались воздушные полости.

Устройство кессона из монолитного бетона

  • На время набора прочности бетоном сооружение накрывают полиэтиленом.
  • Изготавливают и устанавливают крышку с люком (деревянную, из бетонной плиты и пр., которую при необходимости можно утеплить).
  • Выполняется покрытие всех поверхностей бетонного кессона гидроизолирующей битумной мастикой.
  • Подводятся трубопроводы.
  • Строительство из бетонных колец

    По аналогии с бетонными сооружениями кессон для скважины из бетонных колец обрабатывается битумной мастикой для гидроизоляции. Модели из колец имеют свои особенности.

    На фото скважинный кессон из железобетонных колец

    • Важно обеспечить точное геометрическое совпадение колец.
    • Соединение выполняется с помощью цементного раствора или гидроизолирующего монтажного состава.
    • Диаметр колец выбирается в зависимости от требуемых габаритов кессона.
    • Изготовление выполняется быстрее, чем при использовании бетонного раствора или кирпичной кладки, но требует применения грузоподъемной техники.

    Изготовление пластиковых конструкций

    Пи установке пластиковых кессонов можно использовать еврокубы (хотя возможен и даже вариант с пластиковой бочкой). В них легко вырезать технологические отверстия для водопровода, питающего кабеля и люка обслуживания. Пластиковый кессон для скважины своими руками должен фиксироваться на бетонном основании.

    Если для повышения прочности изделия используется бетонная заливка, внешняя сетка еврокуба выполняет функцию арматуры.

    Подробнее про заводские пластиковые кессоны для скважин читайте в отдельной статье.

    Если вам интересно, что включает в себя схема водоснабжения частного дома из скважины, эта информация есть на нашем сайте.

    Про скважинные обсадные трубы из пластика и их характеристики можно узнать здесь.

    Кирпичные кессоны

    Строительство кессона для скважины своими руками из кирпича имеет свои особенности. В качестве фундамента можно использовать подушку из щебня или бетонную стяжку.

    • Наиболее распространенными являются круглые или квадратные в сечении конструкции, хотя технически возможно создание абсолютно любой конфигурации.
    • Кладка в половину кирпича отвечает всем предъявляемым требованиям. Делать стены толще и тратить больше стройматериалов нет необходимости.
    • Дно кессона гидроизолируется.
    • Во время кладки необходимо следить за отсутствием пропусков при выполнении швов.
    • В процессе строительства устраиваются отверстия для подвода водопровода и кабелей электропитания.
    • Изнутри на кирпичную кладку наносится штукатурный слой.
    • Верхнее перекрытие может быть любым, но самый простой способ – установить деревянную крышу с люком, которую перед засыпкой землей теплоизолируют при помощи насыпных или листовых, устойчивых к воздействию влажности материалов.

    Самодельный кирпичный кессон

    Правильно выбранный и грамотно установленный кессон для скважины позволит обеспечить максимальную надежность и безаварийность работы вашего источника. Он защитит перекачивающее оборудование от промерзания, а автоматику и электрическую часть системы от влажности. Наличие кессона позволяет эксплуатировать автономную систему водоснабжения в любое время года без малейшего риска.
    Ознакомившись с технологией строительства и особенностями различных материалов вы можете выбрать оптимальный вариант.

    Как установить или сделать кессон своими руками

    При постройке колодцев и бурении скважин для обеспечения частных и загородных домов водой использование бетонных колец в большинстве случаев неприемлемо. Это связано с тем, что часто происходит просачивание влаги внутрь колодца, вследствие чего в питьевую воду может попасть грязь, а иногда и канализационные стоки. Лучший способ избежать такой проблемы, это соорудить водонепроницаемую ёмкость вокруг оголовка скважины, путём установки кессона. Его можно приобрести в специализированных компаниях и магазинах, или изготовить собственноручно.

    Какими бывают ёмкости для приямка

    Ещё совсем недавно устанавливаемые в колодцы ёмкости делали из 4 мм листов железа. Их сваривали в виде бочки диаметром 1 м и высотой 1,5 — 2 метра. В некоторых случаях это может быть и прямоугольная ёмкость с теми же параметрами. Устанавливается такой кессон своими руками за один день, благодаря чему вы обеспечиваете герметичность колодца в течение десятка лет и более. Глубина нижней точки определяется климатической зоной, где находится скважина, и чем этот регион северней, тем глубже должен находиться оголовок.

    По отзывам домовладельцев, металлические баки не самый лучший из доступных вариантов, поскольку они подвержены коррозии, достаточно недёшевы, к тому же современные производители предлагает пластиковые ёмкости, отличающиеся большей долговечностью. Их установка ещё проще, чем монтаж металлического короба, а срок службы в несколько раз больше. К тому же пластиковый бак имеет максимальную герметичность и гидроизоляцию, он лёгок в установке благодаря небольшому весу и имеет приемлемую стоимость.

    Установки и изготовление кессона своими руками

    Поскольку наиболее оптимальными и относительно недорогими можно считать, приобретение пластикового бака для скважины или изготовление колодца непосредственно на месте выхода трубы-оголовка, то уместным будет рассмотрение именно этих двух способов. В первом случае всё, что нужно сделать, это выкопать котлован таким образом, чтобы он был с каждой стороны на 10-15 см больше чем сама ёмкость, а крышка должна находиться в 20 см над уровнем земли. После того, как бак будет установлен в яму, пространство между стенками и баком проливается бетоном марки 100-150 М и армируется железными прутами. Это усилит его прочность и предотвратит деформацию стенок.

    После того, как бетон схватиться, подводятся трубы, и устанавливается вспомогательное оборудование, такое как насос или фильтры. Все отверстия тщательно промазываются герметиками для предотвращения попадания через них влаги. Если вы считаете, что приобретение пластиковой ёмкости себя не оправдывает, поскольку рядом с вашей скважиной нет поверхностных вод, можно за несколько дней сделать надёжный бетонный кессон своими руками. Для этого на месте вывода оголовка выкапывается котлован глубиной не менее 2 метров, и диаметром около 1,5 метров. Дно засыпается песчано-гравийной подушкой, которая тщательно трамбуется, после чего бетонируется армированной плитой высотой не менее 10 см.

    Стенки котлована выравниваются и гидроизолируются плотным полиэтиленом, после чего внутри устанавливается опалубка таким образом, что бы толщина будущих стенок была не менее 10 см, но и не более 20 см.

    Опалубку можно устанавливать не на всю высоту, а кольцами по 50 см, это позволит заливать и штыковать бетон более качественно, исключая образование в монолите пустот.

    После того, как нижнее кольцо застынет, опалубка поднимается и заливается следующий ряд, и так до тех пор, пока вы не достигните поверхности. Стенки будущего кессона обязательно армируйте металлическими прутами 12-16 мм, это не позволит во время сезонных подвижек грунта избежать их продавливания и деформации.

    Заранее стоит позаботиться и о вводе в кессон труб необходимых для отвода воды. Последний этап изготовления кессона, это заливка верхней крышки. Для этого изнутри устанавливается настил, а в середине на месте будущего входного лаза делается подиум диаметром 40-50 см. Он необходим для того, чтобы можно было внутри ёмкости проводить монтажные и профилактические работы. Желательно чтобы крышка поднималась над землёй на 15-30 см, поскольку это предотвратит замусоривание кессона. После того, как бетон наберёт достаточную прочность можно устанавливать насос и пользоваться водой из скважины.

    Металлические кессоны для скважин:можно ли соорудить устройство самостоятельно

    Водоснабжение домов или коттеджей, расположенных вдали от городской структуры, производится с помощью насосного оборудования, погруженного в скважину. Для его защиты от деформации и промерзания устанавливают кессоны – заградительные емкости.

    • Устройство кессона и виды этих конструкций
    • Самостоятельно сооружаем бетонный кессон
    • Сборка и установка металлической конструкции

    Устройство кессона и виды этих конструкций

    Кессонами называют рабочие камеры, изготовленные в виде герметичных емкостей, в которых размещается водозаборное оборудование: насос, компрессор, фильтры, гидроаккумулирующий бак и пр. В нижней части камеры устанавливается обсадная труба для прохода воды из скважины, в боковой части монтируются специальные отверстия для монтажа водопроводных труб.

    Устройство кессона для скважины несложно. Он устанавливается в котлован, глубина которого ниже глубины промерзания и тщательно утепляется изнутри. Кроме защиты от промерзания, эта емкость предотвращает водозаборное оборудование от попадания в него поверхностных и сточных грунтовых вод.

    Срок службы водозаборной скважины зависит от прочности и герметичности такой конструкции. Сделать кессон можно из:

    1. толстостенного металла, обработанного битумом и прогрунтованного;
    2. железобетонных колец диаметром не менее 1 м;
    3. полиэтиленовых или полипропиленовых труб толщиной до 20 мм.

    Его форма может быть квадратной, округлой или выполняться в виде прямоугольника. Чаще используются бетонные изделия или металлические кессоны для скважин в форме цилиндров с минимальным количеством швов.

    Металлические кессоны способны обеспечить сооружению необходимую жесткость и стабильность. Такое изделие нуждается в дополнительной тепло- и гидроизоляции. Очень многое зависит и от качества сварных швов.

    Кессон из бетона – достаточно надежная и прочная конструкция, но из-за высокой теплопроводности материала изготовления он потребует дополнительного утепления. Кроме того, кессон из бетонных колец – тяжеловесное сооружение, поэтому для его установки потребуется привлечение дополнительной техники.

    Бетонный кессон можно устанавливать лишь в том случае, если грунтовые воды расположены достаточно глубоко. Если же их уровень высок, желательно использовать герметичные пластиковые конструкции.

    Пластиковый кессон для скважины чаще всего выполняется в виде герметичного толстостенного цилиндра. К его достоинствам можно отнести невысокую цену, длительный срок эксплуатации и высокие теплоизоляционные свойства. Однако подобная емкость может иметь недостаточный запас жесткости и со временем деформироваться. Для упрочения после установки в котлован ее можно залить с внешней стороны цементным раствором.

    Как можно самостоятельно сделать кессон для скважины?

    Очень часто для автономного водоснабжения дома люди делают скважину. Чтобы обеспечить ее бесперебойную работу, как в летний, так и в зимний период, используется кессон. Он обеспечивает защиту от замерзания оборудования и верхнюю часть скважины.

    Сделать кессон для скважины своими руками несложно, так как он представляет собой утепленную емкость, в которой также есть утепленная крышка и внутри ее прячется насосное оборудование.

    Это очень удобно, так как кроме насоса здесь можно установить и автоматику, фильтры, расширительный бак и другие элементы, они находятся все вместе и в непосредственной близости к месту забора воды.

    Если скважина расположена очень близко к дому, то все оборудование можно разместить в нем, но оно займет много места, и учтите, что работает оно достаточно шумно.

    Во всех других случаях вам лучше всего сделать кессон для скважины своими руками.

    Данные сооружения могут отличаться по своей форме. Они могут быть круглой, квадратной или прямоугольной формы. Также существует различие по материалам, из которых они изготавливаются, это может быть пластик, металл или железобетон.

    Металлический кессон

    Данный вариант используется чаще, так как сделать его своими руками проще всего. Для этого необходимо иметь листы металла, соответствующих размеров. После чего, при помощи сварочного аппарата делают коробку.

    Чтобы продлить срок службы такой конструкции, ее обрабатывают антикоррозионными составами.

    Рис. 1 Стальная конструкция

    Специалисты рекомендуют для изготовления такого кессона брать металл толщиной не менее 4 мм.

    Можно приобрести уже готовое изделие из нержавеющей стали, срок его службы будет больше.

    Самостоятельно варить нержавеющую сталь сложно, но если у вас есть такие навыки, то вы все сможете сделать самостоятельно.

    При изготовлении такой конструкции надо стараться, чтобы было меньше сварных швов, так как именно в этих местах металл быстрее всего начинает повреждаться коррозией.

    Железобетонная конструкция

    Это тип кессона, при создании которого используют железобетонные кольца, также достаточно распространен, но в последнее время его используют реже по таким причинам:

    • конструкция имеет большой вес и для ее установки надо привлекать кран;
    • кольца стоят дорого;
    • железобетон имеет высокую гигроскопичность, поэтому стенки надо хорошо гидроизолировать;
    • большая нагрузка на грунт, что через время вызывает его проседание, при этом могут быть деформированы трубы и оборудование.

    Можно сделать такую конструкцию и самостоятельно, проще чтобы она была прямоугольной формы. Для этого вокруг скважины роют яму, делают в ней опалубку, в которой устанавливают арматуру и заливают бетон. Этот процесс очень трудоемкий и дорогостоящий, поэтому его выбирают не очень часто.

    Пластиковый кессон

    Самым популярным и удобным вариантом является пластиковая конструкция кессона, это легко объяснить, если посмотреть на ее преимущества:

      по сравнению с металлической или железобетонной конструкцией небольшая стоимость;

    Рис. 2 Пластиковая конструкция

    легкая, поэтому установить ее могут несколько человек, и не требуется использование тяжелой техники, как при установке железобетонных колец и сварочного аппарата, как при изготовлении стальной конструкции;

  • большой срок службы, так как пластик не поддается коррозии;
  • высокие теплоизоляционные характеристики;
  • не требуется проведение дополнительных работ по установке гидроизоляции, так как пластик не пропускает воду.
  • У такого варианта есть один недостаток — небольшая жесткость конструкции. Чтобы его устранить, надо не выполнять засыпку землей, а сделать вокруг слой цементного раствора, его толщины будет достаточно всего 10 см.

    Таким образом, вы обеспечите надежную защиту пластикового кессона, и он не пострадает от возможных перемещений грунта или от его проседания.

    Как сделать бетонную конструкцию?

    Сначала надо определиться с уровнем залеганий грунтовых вод, если они близко к поверхности, то надо делать бетонный пол, если нет, то его можно просто засыпать щебнем.

    Рис.3 Железобетонная конструкция

    На первом этапе необходимо вокруг трубы выкопать яму соответствующих размеров, ее дно засыпают слоем щебня, достаточно 10-15 см.

    Чтобы лучше защитить конструкцию от влаги, стенки надо покрыть полиэтиленовой пленкой.

    Дальше надо создать каркас из арматуры. От стенок он должен быть расположен на расстоянии 7-8 см.

    Если заливка будет проводиться поэтапно, то опалубку устанавливают на определенную высоту, если сразу, то делают ее на всю высоту конструкции. После того как стенки высохнут, в них надо будет сделать отверстия для подведения труб, можно сразу это предусмотреть и вставить в эти места трубы соответствующего диаметра.

    После подведения труб эти места необходимо хорошо герметизировать. Чтобы сделать крышку сначала берут деревянный щит, к которому крепят опалубку.

    Для создания люка вставляют короб соответствующего размера. Для усиления конструкции ее лучше армировать, после чего заливают бетон.

    Для защиты от влаги, внутри стенки кессона обрабатываются специальным составом и утепляются. Можно сделать кессон и из кирпича.

    Если вы будете создавать такую конструкцию своими руками, то не забудьте сделать воздуховод. Он необходим для того, чтобы внутри кессона не накапливался конденсат, так как крышка должна плотно закрываться. Делают его обычно возле люка.

    Также необходимо сделать водоотвод. Он предназначен для сброса давления грунтовых вод, это позволит предотвратить выдавливание конструкции. Удобно, когда возле люка сделана дополнительная точка забора воды, которой пользуются в летний период.

    Стоимость изделия и его монтажа

    Название кессонаЕдиница измеренияСтоимость, руб.
    Металлическийшт.800х1250 мм, толщина стенки 4мм14000
    Металлическийшт.1000х1500 мм, толщина стенки 4мм18000
    Металлическийшт.1000х1500 мм, толщина стенки 6мм25000
    Пластиковый Тритон-К миништ.18000
    Тритон-К1шт.24000
    Тритон-К2шт.100000
    Тритон-К3шт.160000

    Таблица 1. Стоимость оборудования.

    Если вы решите привлекать к монтажу кессона специалистов, то стоимость их услуг будет зависеть от типа и размера кессона, но в среднем это будет около половины его цены.

    Кессон для скважины своими руками

    • 1 Подготовительные работы
    • 2 Кессон из бетонных колец
    • 3 Бетонный кессон
    • 4 Кирпичный кессон
    • 5 Полимерпесчаная основа
    • 6 Металлический кессон
    • 7 Видео

    Часто бывает так, что при обустройстве скважины, хочется оснастить ее дополнительным оборудованием, но чтобы появилась такая возможность, придется приобрести очень дорогой промышленный, или сделать кессон для скважины своими руками, размеры которого позволят разместить в нем все запланированное. Возможна и другая причина – желание все делать самому. В таком случае необязательно нужно делать кессон большого размера.

    Кессон предназначен не только для удобного расположения в нем различных устройств, но и для защиты от замерзания системы водопровода.

    С этой целью его располагают в слоях грунта, которые не промерзают, и плотно закрывают крышкой, во избежание попадания холодного воздуха внутрь.

    Подготовительные работы

    Яма вокруг трубы

    Вначале потребуется выкопать яму под кессон, форма и размеры которой зависят от его габаритов. В заводских условиях кессон изготавливается из пластмассы, или металла, и, как правило, его размеры невелики. Для кессона может быть использован различный материал:

    1. Бетонные кольца.
    2. Бетон.
    3. Кирпич.
    4. Металл.
    5. Полимерпесчаная основа.

    Остановимся на них более детально.

    В зависимости от того, каким будет кессон, нужно вырыть под него яму, из расчета, что над поверхностью земли должен выглядывать только люк, а корпус оставить под землей.

    Кессон из бетонных колец

    Дно укладывается бетоном по уровню, и после того, как он основательно схватится, нужно помыть дно от упавшей глины. Потом начертите контур для установки кольца, и по этой разметке накладывайте цементный раствор, для того, чтобы уложенное кольцо стало в него. Сверху первого кольца вновь наносится раствор и ставится второе.

    Если на нанесенный раствор во время установки следующего кольца упадет глина, то ее нужно убрать. Для этого можно зафиксировать бетонное изделие, подложив под него доски. После удаления глины раствор разравнивается, и верхнее кольцо опускается.

    После установки колец, основательно заделайте швы, и сделайте из кирпичей колодец, такой, чтобы люк был выше уровня земли на 15 см.

    Бетонный кессон

    В его технологии изготовления нового и незнакомого ничего нет. Стандартный набор:

    1. Выкопать яму.
    2. Изготовить опалубку.
    3. Установить решетку из арматуры.
    4. Залить бетоном.
    5. Сделать из кирпича оголовок.

    Все делается по такому же принципу, что и выгребная яма. Разница заключается в том, что нужно заранее позаботиться о том, чтобы осталось отверстие для подвода труб и электрокабеля, а верхняя плита должна быть ниже уровня земли. Сверху устанавливается утепленный люк, и бетонный кессон к вашим услугам.

    Кирпичный кессон

    Для изготовления такого кессона чаще всего используется бывший в употреблении кирпич, но это уже на усмотрение хозяина. Что касается ямы, то есть 2 варианта ее размеров:

    1. Четко по форме, с учетом того, что кирпич будет прилегать к стене.
    2. Больше размера кессона. В таком случае производится кладка ровных стен, а после высыхания раствора пустоты заполняются грунтом.

    Первый вариант менее трудоемкий, так как приходится меньше трудиться с лопатой, но остались незаполненные пустоты между стеной, и кладкой, в которые попадет дождевая вода.

    Для кессона небольших размеров можно не делать бетонную крышку. Достаточно сузить кверху отверстие, смещая при кладке кирпич к центру.

    Получившуюся горловину нужно обязательно закрыть утепленным люком.

    Полимерпесчаная основа

    На полимер-песчаной основе

    Более простым, и менее дорогим вариантом является применение сборного кессона, изготовленного на полимерпесчаной основе. Этот материал:

    1. Устойчивый к воздействию внешней среды.
    2. Не вступает в химическую реакцию.
    3. Долговечный.
    4. Недорогой.
    5. Отличается простотой монтажа.
    6. Большой диаметр колец.

    Для монтажа колец не нужна техника, а их конструкция позволяет собрать кессон правильной формы, притом полностью герметичный. Кроме того, для него не нужна дополнительная гидроизоляция, а дно и люк идут в комплекте.

    Металлический кессон

    Если вы не понаслышке знаете сварочные работы, то можно сделать металлический кессон. Конструкция его должна быть с ребрами жесткости, чтобы грунт не вдавил его внутрь.

    Для установки такой конструкции потребуется кран, но, предварительно его нужно защитить от воздействия влаги, обработав как снаружи, так и изнутри.

    Дешевым такой кессон не будет, учитывая стоимость металла, электродов, грунтовки с покраской, и работу техники. Кроме того, это изделие нужно будет периодически красить изнутри. По этой причине металлические кессоны непопулярны.

    Мы не будем говорить, что лучше для вас, так как каждый умелец решает сам, как ему лучше делать, а этот обзор лишь поможет принять правильное решение.

    Видео

    В этом ролике рассказывается о преимуществе колодца из полимерпесчаных колец.

    голоса
    Рейтинг статьи
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
