Угловая щитовая опалубка

Щиты угловые

Для формирования углов здания, возводимого монолитным способом, используются специальные опалубочные угловые щиты.

Угловые щиты опалубки бывают двух видов – для формования наружной и внутренней стороны прямого угла стены здания. Они различаются по своей конструкции:

  • у щита, предназначенного для формирования внешнего угла, ребра жесткости располагаются с наружной стороны, а с внутренней – палуба;
  • у щита для внутреннего угла – наоборот.

Соответственно различаются и типоразмеры угловых щитов.

Типоразмеры угловых внутренних щитов (а также их масса и площадь) указаны в таблице:

Типоразмеры a x b x H, м

0,3х0,3х3,0

0,3х0,5х3,0

0,3х0,3х3,3

0,3х0,5х3,3

Артикул

Масса, кг

S, м²

Типоразмеры угловых наружных щитов (а также их масса и площадь) указаны в таблице:

Типоразмеры a x b x H, м

0,5х0,5х3,0

0,5х0,5х3,3

Артикул

Масса, кг

S, м²

Следует отметить, что угловые щиты применяются также при формировании примыкающих и перекрещивающихся стен, однако только в том случае, если в монолитной опалубке необходимо сформировать прямой угол. Если же угол отличается от 900, то используются шарнирные щиты.

Некоторые строительные организации стараются сэкономить, используя для формирования углов опалубки линейные щиты, жестко скрепленные под определенным углом, однако такие самодельные конструкции, как правило, приводят к заметному снижению качества поверхности стен. Специальные элементы опалубки ненамного удорожают заказ, особенно если приобрести щиты стандартных размеров.

Если же перед вами стоят нестандартные производственные задачи, мы можем изготовить для вас под заказ щиты любых типоразмеров, для палубы используется как обычная фанера, так и с пластиковым покрытием.

Продукция
  • Опалубочные системы
    • Опалубка стеновая
    • Опалубка колонн
    • Опалубка перекрытий
    • Опалубка БУ
    • Лифтовых шахт
    • Фундамент
    • Мелкощитовая опалубка
    • Специальная опалубка
    • Балочно-ригельная опалубка
    • Опалубка для мостов, виадуков, путепроводов, эстакад
    • Опалубка для тоннелей, водопропускных сооружений, подземных переходов
    • Подъемно-переставные консоли
    • Расходные материалы для опалубки
    • Опалубочные плиты и фанера для опалубки
    • Балка БДК
    • Подъемные защитные экраны
    • Комплектующие и элементы
    • Проектирование опалубки
    • Ремонт опалубки
  • Фасады
  • Системные профили
  • Системы ограждений и защиты периметра
Услуги
Новости

Cтоличные власти уже разрабатывают проект нового типового договора с застройщиками, которых со следующего года планируют обязать строить вместе с жильем социальную и инженерную инфраструктуру, заявил глава департамента развития новых территорий Москвы Владимир Жидкин.

Контакты

Офисы в городах России

Продажа опалубки осуществляется по Москве и всей России, а также в странах СНГ.

г. Лобня (Московская обл.)
ул. Лейтенанта Бойко, д. 101
+7 (800) 250-15-65; +7 (495) 664-66-89

Выбор щитов для опалубки и особенности их монтажа на участке

В современном строительстве очень часто используются монолитные технологии, а это означает, что без опалубочных систем не обойтись. Таким способом возводят фундаменты стены, колонны и другие части конструкции.

Для сборки форм под заливку используют щиты опалубки. Это важнейшая часть форм под монолитные сооружения, поэтому к их выбору следует отнестись серьезно. Выбор зависит от условий эксплуатации.

  1. Сфера применения щитов опалубки
  2. Виды щитов
  3. Деревянные и древесно-металлические
  4. Металлические
  5. Какие выбрать щиты для опалубки?
  6. Монтаж и демонтаж конструкций

Сфера применения щитов опалубки

Чтобы бетон, залитый в формы, приобрел нужную конфигурацию и ровные поверхности, необходимо собрать надежную опалубку для монолитного строительства. Щиты для опалубки – это важный элемент при строительстве фундамента, стен или других элементов здания.

Практически любую форму можно создать, используя набор щитовых элементов. Основа каждого такого элемента — это каркас, он должен иметь выверенные геометрические размеры и форму.

Основная часть может быть выполнена из различных материалов, при условии, что эти материалы могут выдержать давление бетонной смеси. По периметру деталей имеются монтажные отверстия, они усилены вставками в форме конусов или цилиндров.

Виды щитов

В комплект щитовой опалубки входят такие разновидности щитов:

  • универсальные линейные;
  • угловые;
  • шарнирные,
  • для колонн.

Наиболее востребованный тип – линейные щиты опалубки, они универсальны и взаимозаменяемы. Используя универсальные щиты для опалубки возможно создать различные модульные конструкции, так как стыковать элементы можно, как по вертикали, так и по горизонтали.

Угловые и шарнирные щиты для опалубки используются для формирования углов конструкции. Причем, шарнирный вариант более удобный, так как позволяет формировать как внешние, так и внутренние углы.

Состоит шарнирный элемент из двух профильных деталей, состыкованных при помощи шарнирного соединения. Комбинации шарнирных элементов опалубки разных размеров позволяет собирать формы, расположенные под любым углом друг к другу. Кроме того, элементы опалубки отличаются материалом изготовления. Наиболее распространены конструкции:

  • деревянные и древесно-металлические;
  • металлические.

Реже используются пластиковые элементы, хотя в последнее время пластиковые системы приобретают все большую популярность.

Деревянные и древесно-металлические

Деревянная щитовая опалубка – вариант, который наиболее распространен в частном строительстве. Все дело в доступности и относительной дешевизне материала. Для изготовления деревянной опалубки применяют струганные доски и ламинированную фанеру.

Для сборки следует использовать доски шириной 150-300 мм и толщиной 20-25 мм. Размеры собираемых щитов зависят от габаритов конструкции, которую планируется построить.

Но, как правило, элементы небольшие, поэтому собирать опалубку можно вручную без применения грузоподъемной техники. Для более крупных объектов могут применяться древесно-металлические щиты, они имеют металлический каркас и основную часть, выполненную из ламинированной фанеры.

Совет! Древесно-металлические щиты опалубки заводского изготовления имеют вес от 14 до 70 кг в зависимости от размеров.

Древесно-металлические опалубочные системы многоразовые, они способны выдерживать до 200 циклов использования.

Металлические

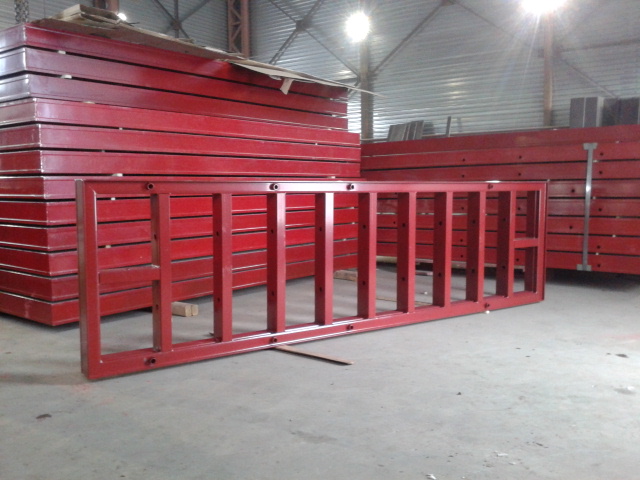

В профессиональном строительстве часто используется металлическая опалубка, её преимущества:

  • возможность изготовления идеально ровной и гладкой поверхности;
  • быстрая сборка и демонтаж;
  • высокая прочность и жесткость конструкций;
  • многократное использование, комплекты выдерживают 500 циклов и более.

Существенным недостатком является высокая стоимость металлических комплектов, поэтому оптимально подходит вариант только для профессионального строительства.

Совет! Металлические мелкощитовые конструкции могут применяться и в частном строительстве, но покупать опалубку для выполнения разовой работы нецелесообразно, намного выгоднее взять комплект в аренду.

В частном строительстве, а также для возведения конструкций со сложной геометрией часто используется именно мелкощитовая опалубка. Крупные щиты используются для отливки габаритных элементов простых геометрических форм. Металлическая опалубка представлена стальными или алюминиевыми щитами. Первые отличаются большей прочностью, вторая имеет небольшой вес.

Какие выбрать щиты для опалубки?

При выборе щитов, необходимо определиться с материалом изготовления и габаритами щитов опалубки. Зная проектные величины возводимого объекта, легко можно подобрать нужные размеры элементов. Собрать конструкции можно из стандартных щитов, либо из элементов, изготовленных по индивидуальным размерам. Понятно, что во втором случае, строительство обойдется дороже.

Однако в большинстве случаев, удается обойтись стандартными вариантами. Поскольку при необходимости монтировать можно и по вертикали, наращивая высоту щита до необходимых параметров.

Если есть возможность арендовать металлические системы опалубки, то лучше ей воспользоваться. При отсутствии такой возможности, придется собрать щиты из досок самостоятельно.

Монтаж и демонтаж конструкций

Разберемся, в чем особенности монтажа строительной опалубки, состоящей из щитов, опорных деталей и крепежа.

Совет! При необходимости установки опалубки на высоте сначала монтируются строительные леса – поддерживающие стойки, связанные между собой и укрепленные раскосами.

Процесс возведения конструкции состоит из трех этапов:

  • установка и фиксация деталей в соответствии с требованиями проекта;
  • монтаж арматуры и заливка бетонной смеси;
  • демонтаж конструкции проводится после застывания бетонной смеси.

Приведем несколько полезных рекомендаций по монтажу:

  • для заливки ленточного фундамента устанавливают щитовые элементы по периметру подготовленного котлована. Сверху собранную форму опоясывают специальными хомутами, которые оказывают сопротивление давлению бетонной смеси;
  • внутри форм обязательно устанавливают распорки, благодаря которым установленные палубы не разъезжаются в стороны после заливки раствора;
  • при необходимости возведения высоких конструкций, обычно используют многоступенчатый метод. После заливки и застывания нижнего яруса, щитовые элементы снимают и переставляют повыше;
  • для стен выгоднее использовать крупногабаритные щиты. Их устанавливают сначала с одной стороны. Затем производят монтаж арматуры и только потом переходят к установке щитов напротив уже смонтированной части опалубочной системы. Следующим этапом сборки является стяжка параллельно установленных элементов при помощи специальных стяжных болтов.

Совет! Для работы с крупнощитовой опалубкой, необходимо использовать грузоподъемную технику.

  • для сокращения расходов на строительство можно собрать опалубочные формы для заливки фундамента самостоятельно. Самодельные формы, чаще всего, используют для заливки ленточного или плитного фундамента, а также для возведения небольших построек – беседок, пристроек и пр. При сборке самодельных конструкций из досок нужно исключить вытекание бетонной смеси из щелей между неплотно пригнанными элементами. Широкие щели забиваются рейками, щели толщиной до 4 мм забиваются паклей.

Итак, щиты – это основной элемент опалубочных систем, применяемых в технологии монолитного строительства. Их можно самостоятельно изготовить из досок, а можно воспользоваться готовыми комплектами, выпущенными промышленным способом. Выбор варианта зависит от реализуемого проекта. Учитывается размер возводимой конструкцией, её форму, а также условия на строительной площадке. При необходимости щитовые элементы можно собрать самостоятельно, используя доски или ламинированную фанеру.

Опалубка щитовая

Высокая стоимость и сравнительно низкая надёжность сборных конструкций, применявшихся ещё недавно при строительстве зданий и сооружений, привели к тому, что сегодня более популярными становятся монолитные стены и фундамент. Применение бетона ускоряет строительство, становится возможным создавать разнообразную форму и при этом точно соблюдать проектные размеры.

Все эти вопросы помогает решать опалубка щитовая. Она представляет собой временную форму, которая может быть изготовлена из разных материалов. Заполняется бетонной смесью и обеспечивает ей возможность застывания и получения необходимого внешнего вида.

Что представляет собой опалубка щитовая

Опалубка щитовая для фундамента и стен представляет собой разборную конструкцию, которая разбирается после полного застывания бетона в ней. Являясь специальным каркасом, состоит:

  • Из щитов, являющихся основной деталью опалубки. Их внутренние поверхности должны быть ровными и гладкими, поскольку они формируют вид готового монолита. Палуба щита, для изготовления которой могут быть использованы различные материалы, прикреплена к каркасу;
  • Из крепёжных материалов, представляющих собой специальные замки или винты. С их помощью производят соединение частей конструкции;
  • Из оборудования для поддержания конструкции в устойчивом положении. Оно изготавливается из устойчивого к нагрузкам материала, поскольку должно выдерживать нагрузки при заливке бетона.

Монтажные работы по установке опалубки должны производиться на чистой, ровной и качественно утрамбованной поверхности. Важно чтобы сборно-щитовая опалубка была установлена и соответствовала нужному показанию уровня, была правильной длины, ширины и высоты. С помощью отвеса проверяют её перпендикулярность к основанию. При её установке должна быть обеспечена герметичность щитов на стыках. После демонтажа её очищают и складируют.

Виды опалубки

Существует несколько классификаторов, включающих в себя:

  • Функциональное назначение. Применяя разные конструкции, получают вертикальные, горизонтальные и отвесные поверхности;
  • Конструктивные признаки. Различают крупно и мелкощитовые конструкции, а также переставные с разбором, подъёмные и объёмные;
  • Способ монтажа. Разделяют на переставные, скользящие и горизонтально-скользящие;
  • Материал, из которого изготовлены опалубки.

Кроме того оснастка может быть несъемной и остаётся для укрепления конструкции. А также существует съёмная, которая используется не один раз и после застывания монолита производится её демонтаж.

Различия опалубки в зависимости от материала

Деревянная щитовая опалубка фундамента

Стоимость опалубки во многом зависит от материала из которого она изготовлена. Деревянная щитовая опалубка является самой доступной по цене, хотя редко применяется вторично. Её часто используют при мелком строительстве, например при возведении фундамента для забора. Она проста в изготовлении своими руками.

При строительстве больших объектов часто используется опалубка металлическая щитовая. Изготовленная из стали или алюминия она имеет высокую стоимость, поэтому не выгодна при частном строительстве. Отдельное внимание заслуживает алюминиевая опалубка щитовая вес, которой очень маленький. Но она способна выдержать высокие нагрузки. Облегчается и удешевляется её монтаж, поскольку не требуется подъёмный кран.

Самой оптимальной сегодня считается пластиковая. Вес щитовой опалубки из этого материала низкий, она проста при выполнении монтажных работ, позволяет создать различные архитектурные формы при строительстве. Применяют для строительства многоэтажек.

Опалубка своими руками

При небольшом строительстве, в основном в частном секторе, используют деревянную щитовую опалубку. Её можно смастерить своими руками, что удешевит всю работу. Древесина лиственных пород отлично подойдёт в виде основного материала.

Перед началом работы производят замеры там, где планируется размещение опалубки. После чего производят набор обрезных досок толщиной от 30 до 40 мм, а ширина должна быть до 150 мм. Соединяют их с помощью брусьев, расположенных перпендикулярно к направлению досок, которые прибивают гвоздями со стороны досок. Регулируют таким образом, чтобы зазор между досками не был более двух миллиметров. Для получения ровной и гладкой поверхности щиты с внутренней стороны оббивают полиэтиленовой плёнкой.

Далее производят монтаж деревянных конструкций, которые устанавливают по обе стороны будущего фундамента или стены. Обязательно необходимо установить распорки между конструкциями, которые нужно стянуть с помощью перемычек или проволоки. Также необходимо укрепить конструкцию с помощью деревянных кольев. Их загоняют в землю с одной стороны по всей длине опалубки не реже чем на расстоянии одного метра.

Установка подпорок щитов

Если будущий монолит имеет большую высоту или ширину, то нужно предусмотреть откосы. Их устанавливают под углом к опалубке, верхнюю часть упирают в конструкцию, а нижнюю – в землю.

После полного застывания бетона производят разборку, а именно демонтируют упоры, стяжки и в последнюю очередь щиты.

Для любых конструкций из бетона, во время строительства, обязательно потребуется опалубка. Это совсем не второстепенная работа, как могут подумать многие. .

Вместе с ростом количества объектов, возводимых по технологии монолитного домостроения, появляется все больше приспособлений и инструментов, способствующих повышению скорости строительства .

Опалубка – это вспомогательная система возведенных конструкций, изготовляемая для придания требуемых форм для строительных смесей. Виды опалубок для стен Современное .

Правильная заливка бетона в опалубку – основа качества и красоты будущего строения. Любое дело в начале требует твердого основания – .

Щитовая опалубка

Стеновая опалубка в обязательном порядке должна использоваться при возведении различных сооружений и зданий. Из стали и алюминия изготавливается каркас, который применяется для создания заливных бетонных конструкций. Использование опалубки стен позволяет реализовывать различные дизайнерские идеи, касающиеся изменения планировки помещений.

Различия между системами щитовой опалубки

ЭКОНОМСТАНДАРТПРЕМИУМ
Профиль опалубочный
(размер мм)
120*60*2120*60*2,5120*60*3,0
Профиль перемычек
(размер мм)
100*45*1,5100*45*2100*45*2
Фанера 18 мм
(класс )
1 класс1 класс1 класс

Щитовая опалубка «Эконом»

Цена с учетом НДС в рублях

Щитовая опалубка «Стандарт»

Цена с учетом НДС в рублях

Щитовая опалубка премиум качества

Цена с учетом НДС в рублях

Виды опалубочных щитов

В строительстве используются различные варианты щитов опалубки, которые отличаются своей спецификой и способом крепления. Вариантов несколько:

  • Линейные. Основным элементом конструкции является палуба (толщина может составлять от 1,8 и более сантиметров). Прочность достигается путем использования каркаса, изготовленного из алюминия и стали. Данный вариант применяется для создания прямых частей стены.
  • Угловые. Фиксация с линейными щитами осуществляется через специальную систему замков. Используются для соединения поверхностей под углом 90 градусов.
  • Универсальные. Применяются для формирования колонн и бетонированных стен.

Помимо отличия в некоторых конструктивных особенностях, опалубочные щиты выпускаются различных размеров и габаритов. Есть крупные, которые могут достигать 2,7, 3 и 3,3 метров. Отличается и ширина: у линейной опалубки – от 0,25 до 1,2 м, универсальной – от 0,7 до 1,2 м, угловой – от 0,25 до 0,6 м.

Максимальный показатель давления бетона на конструкцию составляет не более 8000 кг на один квадратный метр. Средний эксплуатационный срок каркаса – 300 циклов бетонирования, а палубы рассчитаны не более чем на 80 циклов.

Преимущества стеновой опалубки

Можно выделить ряд достоинств использования опалубки стен:

  • Возможность получения конструкции любых форм и конфигураций.
  • В изготовлении используются легкие материалы, что существенно уменьшает общую массу.
  • Прочность.
  • Разумная цена.

Крупнощитовая опалубка

Использование крупнощитовой опалубки целесообразно для создания больших и монолитных бетонных стен. Ее размеры могут оставлять от 3 до 20 квадратных метров. Основными составляющими является металлический каркас, жесткость которого достигается использованием специальной обработки горячей оцинковкой, а также палуба, которая изготавливается из трехслойной фанеры, покрытой синтетическими смолами.

Как правило, в строительстве используются щиты высотой 270 сантиметров, толщина которых составляет 2,1 см. Для возведения объектов промышленного назначения используются конструкции, чья высота составляет 3,3 метра. При этом, для нормального процесса монтажа необходимо использование кранов с большой грузоподъемностью.

Мелкощитовая опалубка

Отличительной особенностью мелкощитовой опалубки является небольшие размеры – не более 3 квадратных метров. Сборка может осуществляться собственными силами без использования специальной техники, ведь вес конструкции составляет всего 50 кг.

Высота мелкощитовой опалубки может составлять 135, 270 и 330 см. Ширина бывает 30, 45, 60, 90 и 135 см. Она используется для возведения небольших строительных объектов различного назначения.

Специфика использования опалубки для стен

Опалубка включает в себя несколько частей:

  • Палуба.
  • Фиксирующие элементы.
  • Система замков.
  • Шарнирные углы.
  • Угловые соединения.

При возведении прямых стен применяются линейные щиты опалубки, которые можно размещать вертикально иди горизонтально. Идеальный угол в 90 градусов достигается, благодаря использованию щитов углового типа.

Универсальные конструкции целесообразно использовать при формировании наружных углов стен. Опалубка состоит из панелей и блоков, которые могут быть изготовлены из металла (добавляет жесткости), пластика (облегчает конструкцию), древесины и пенополистирола.

У нас вы можете приобрести опалубку, изготовленную из стальных профилей. Она применяется при монолитном строительстве колонн, стен и фундаментов различных построек. Комбинирование различных элементов позволяет получать конструкции различных конфигураций и форм. Для оформления заказа, а также по имеющимся вопросам, вы можете связаться с нами по телефону.

Щитовая опалубка

Щитовая опалубка используется для сооружения фундаментов и строительства зданий по монолитной технологии. Она состоит из отдельных щитов, при помощи которых бетонной смеси придают нужную форму. После застывания бетона конструкцию можно разобрать и использовать повторно. В компании PRIDE можно купить опалубку разных видов с доставкой до площадки. Мы предлагаем надежные изделия с сертификатами соответствия, которые гарантированно хорошо покажут себя в строительном процессе.

Виды щитовой опалубки

Щиты различаются по назначению и способу монтажа. Чаще всего используются линейные — для прямых участков стены. Это классическая конструкция из палубы толщиной от 18 мм и стального (алюминиевого) каркаса. Для формирования прямых углов предусмотрены специальные угловые разновидности, которые соединяются с линейными с помощью замков. Реже встречаются шарнирные системы, которые позволяют создавать углы под любым градусом.

По размеру представленная в продаже опалубка делится на мелкощитовую и крупнощитовую. У каждой разновидности свои преимущества и своя сфера применения. Мелкощитовая система состоит из щитов площадью до 3 кв. метров и максимальной высотой до 330 см, а их вес не превышает 50 кг. Конструкция выдерживает давление смеси до 0,6 кПа. Такой вариант удобен для возведения строительных объектов небольшого размера или когда нет возможности использовать спецтехнику. Вот главные его достоинства:

  • малый размер позволяет создавать конструкции сложной конфигурации;
  • формы можно собирать собственными силами без привлечения подъемной техники;
  • при необходимости мелкие щиты можно соединить в один крупный.

В крупнощитовой опалубке площадь палубы начинается от 3 кв. метров и может достигать 20 кв. метров и более. Для повышенной прочности на щитах из трехслойной фанеры предусмотрены вертикальные и горизонтальные ребра жесткости. Между собой изделия соединяются стяжными болтами, дополнительная устойчивость обеспечивается подкосами-стабилизаторами. Монтируется конструкция при помощи кранов. Вот основные ее плюсы:

  • Формы способны выдерживать даже очень значительное давление: до 8 тонн на кв. метр.
  • Щиты можно подобрать так, чтобы они равнялись высоте и ширине помещения, что ускоряет строительство.
  • Это самый удобный способ возведения протяженных стен, перекрытий и тоннелей.

Элементы щитовой опалубки

В основе этой опалубочной системы лежат щиты с гладкой поверхностью — от их качества зависит вид застывшего бетона. Обычно их делают из ламинированной или водостойкой фанеры. Также конструкция включает:

  • крепежные материалы (стяжные болты, гайки);
  • замки для выравнивания щитов;
  • специальные угловые крепления;
  • повышающие устойчивость системы подкосы;
  • кронштейны для перемещения строителей во время работы;
  • выравнивающие балки, придающие дополнительную прочность и жесткость.

Щитовая опалубка в большинстве случаев рассчитана на многократное использование: каркас выдерживает до 300 циклов бетонирования, а палубы — до 80. Все элементы отличаются прочностью и устойчивостью к коррозии. Они легко собираются, а после застывания бетона так же легко отделяются и демонтируются.

Наша компания предлагает самые выгодные цены на покупку опалубочных систем. Также вы можете взять оборудование в аренду по доступной стоимости и не заботиться о вопросах хранения и транспортировки. Мы поможем подобрать оптимальный комплект элементов для строительного проекта, а если потребуется, возьмем на себя шеф-монтаж. Доставка возможна не только по Москве и области, но и в другие города.

Покупайте сертифицированную щитовую опалубку в компании PRIDE и оцените преимущества работы с качественным оборудованием!

Крупнощитовая
опалубка стен

Эта система предназначена для монтажа больших монолитных конструкций с плоской поверхностью на крупных строительных объектах. Опалубочные щиты этой системы самонесущими, и состоят из металлической рамы с элементами жесткости и ограждающей палубы из ламинированной фанеры толщиной 20-24 мм. Большой вес щитов предусматривает их установку и демонтаж с использованием грузоподъемных механизмов.

Высота щитов: 2,7; 3,0; 3,3 м

  • Ширина щитов: от 0,25 до 2,4 м
  • Оборачиваемость стального каркаса: не менее 400 циклов
  • Оборачиваемость палубы: не менее 75 циклов
  • Технические характеристики
    • Высота щитов: 2,7; 3,0; 3,3 м;
    • Ширина щитов: от 0,25 до 2,4 м
    • Оборачиваемость стального каркаса: не менее 400 циклов
    • Оборачиваемость палубы: не менее 75 циклов
    • Давление бетонной смеси: 80 кПа
    • Вес 1 м2 щита: 52кг
    • Толщина профиля: 120х60мм
    • Толщина стенки профиля: 2,5 мм

    Область применения

    Благодаря возможности ускоренного выполнения бетонных работ при использовании крупнощитовой опалубки, эта строительная оснастка получила широкое распространение в промышленном и гражданском строительстве. Ее применяют при возведении стен, фундаментов, перегородок и других железобетонных монолитных конструкций.

    Большие щиты так же очень часто применяют при строительстве тоннелей, береговых линий и других объектов благоустройства.

    Элементы комплекта

    В состав крупнощитовой опалубки входят следующие элементы:

    • Линейные щиты.
    • Угловые щиты.
    • Шарнирно-угловые щиты.
    • Дуговые щиты.
    • Подкосы.
    • Замки для соединения щитов.
    • Стяжки (шкворни).
    • Подмости для бетонирования.
    • Ограждения.

    Линейные щиты предназначены для формирования прямых монолитных стен. Один такой элемент состоит из жесткого каркаса и палубы. Для изготовления каркаса используются швеллеры, профили и другой стальной прокат. Он рассчитывается так, чтобы собранная опалубка смогла выдерживать вертикальные и горизонтальные нагрузки во время формирования монолита.

    Палуба изготавливается из листовой стали или ламинированной фанеры, и крепится непосредственно к каркасу. Для формирования монолитной стены требуется два параллельно расположенных линейных щита. Размеры: ширина от 300 мм до 1200 мм; длина 1.5 м, 3.0 м и 3.5 м.

    Угловые щиты предназначены для формирования прямых углов здания. В зависимости от места установки делятся на внутренние и наружные. Угловой щит, также, как и линейные, состоит из металлического каркаса и палубы. Имеет размеры: ширина от 500х500 и 600х600, длина 1.5 м, 3.0 м и 3.5 м.

    Шарнирно-угловые щиты – более универсальная оснастка, с помощью которой можно формировать угловые конструкции в диапазоне от 75° до 135°. Конструктивно состоит из двух щитов размерами 300×300 мм и 500×500 мм на основе каркасов и палуб, соединенных между собой подвижными шарнирами. Так же, как и стандартные угловые щиты, в зависимости от места установки бывают внутренние и наружные.

    Радиусные щиты предназначены для формирования полукруглых поверхностей. Состоят из стального каркаса и из палубы, изготовленной из гнутого стального листа. Типовая ширина дугообразующих элементов 300 мм или 350 мм.

    Подкосы предназначены для фиксации щитов в вертикальном положении, а также для их юстировки по уровню. Стандартный подкос состоит из оголовка, который крепится к раме щита, и штока с башмаком и регулировочным винтовым элементом. Двухуровневый подкос состоит из двух таких деталей, которые фиксируются на разных уровнях.

    Замки предназначены для надежной фиксации щитов между собой. Бывают клиновидные и универсальные. Клиновидный замок устанавливается на торцевую часть щитов и расклинивается в нужном положении при помощи клина. Фиксация универсального замка реализована за счет стяжного винта.

    Могут быть стандартные и усиленные. По типу покрытия отличаются окрашенными или оцинкованными.

    Стяжные винты (или шкворни) – это металлические прутки с резьбой на концах и приваренными шайбами. Каждая стяжка комплектуется распорной трубкой и двумя зажимные гайками барашкового типа. Шкворни предназначены для жесткой фиксации параллельно устанавливаемых щитов между собой. При помощи распорной трубки выставляется требуемое расстояние, которое соответствует толщине формируемой стены.

    Подмости для бетонирования крепятся к собранной опалубочной системе, и предназначены для перемещения рабочих. Состоят из сварного каркаса и настила из строительной доски. С целью обеспечения безопасности подмости оснащаются ограждениями. Последние представляют собой сварную трубчатую конструкцию, высотой около 1 м.

    Этапы монтажа

    Установка осуществляется специалистами с использованием грузоподъемной техники по следующему алгоритму:

    Линейные и угловые щиты позиционируются на месте формирования поверхности при помощи крана. На неровных поверхностях используются специальные домкраты. Соседние щиты скрепляются между собой при помощи замков.

    В соответствии с расчетами несущей способности опалубочные щиты фиксируются подкосами. Они крепятся непосредственно к щитам и посредством башмаков к основанию. При помощи винтовых регулировок производится юстировка вертикали.

    Между параллельными щитами опалубки устанавливаются стяжки – сначала вставляется распорная трубка, затем металлический пруток, на который с обеих сторон палубы надеваются опорные шайбы. Далее щиты стягиваются при помощи барашковых гаек.

    К каркасу щитов крепятся подмости для бетонирования и ограждения. При необходимости внутренние поверхности палуб обрабатываются специальными смазками для снижения адгезии и облегчения процесса отрывания опалубки от застывшего бетона.

    Разборка производится после схватывания бетона в обратном порядке, после чего с поверхности палуб удаляются остатки застывшего раствора.
    Итого, крупнощитовая опалубка – это временная формирующая конструкция, позволяющая с уменьшенными временными затратами реализовывать крупные проекты по технологии монолитного строительства

    Наши цены

    НаименованиеРазмерЦена, шт
    Щиты линейные, размеры
    1,2х3,0 м1,2х3,0 м13099 руб.
    1,0х3,0 м1,0х3,0 м11957 руб.
    0,9х3,0 м0,9х3,0 м10789 руб.
    0,8х3,0 м0,8х3,0 м10146 руб.
    0,7х3,0 м0,7х3,0 м9170 руб.
    0,6х3,0 м0,6х3,0 м8742 руб.
    0,5х3,0 м0,5х3,0 м7930 руб.
    0,4х3,0 м0,4х3,0 м7335 руб.
    0,3х3,0 м0,3х3,0 м6477 руб.
    Щиты универсальные, размеры
    1,2х3,0 м1,2х3,0 м17974 руб.
    1,0х3,0 м1,0х3,0 м16673 руб.
    0,8х3,0 м0,8х3,0 м13828 руб.
    0,75х3,0 м0,75х3,0 м12836 руб.
    Угловые элементы
    внутренний 0,3х0,3х3,0 м0,3х0,3х3,0 м9372 руб.
    внутренний 0,5х0,5х3,0 м0,5х0,5х3,0 м13315 руб.
    шарнирный 0,1х0,1х3,0 м0,1х0,1х3,0 м9488 руб.
    шарнирный 0,3х0,3х3,0 м0,3х0,3х3,0 м11528 руб.
    наружный 0,5х0,5х3,0 м0,5х0,5х3,0 м14160 руб.
    наружный 0,6х0,6х3,0 м0,6х0,6х3,0 м14922 руб.
    угловой элемент L=3,0 м0,12х0,12х3,0 м4177 руб.
    распалубочный 3,0 м0,3х0,3х3,0 м28 500 руб.
    распалубочный 3,3 м0,3х0,3х3,3 м30 500 руб.

    Учитывая большие размеры, покупка таких элементов в постоянное пользование будет более выгодной, чем аренда. Решив приобрести систему в нашей компании, Вы на длительное время забудете об арендных расходах и сможете воспользоваться современной строительной оснасткой в любое время.

    При этом мы доставим купленное оборудование по указанному вами адресу. Постоянное наличие инвентаря и комплектующих на складе обеспечит ее отправку в течение суток после получения оплаты. Наши условия одни из самых выгодных в Москве. В случае необходимости специалисты компании окажут консультационную помощь в комплектации нужной оснастки.

    Как оформить заявку

    Для получения дополнительных консультаций и уточнения цен позвоните по телефону +7 (925) 628-39-52 нашим специалистам или закажите обратный звонок.

    Мы готовы рассмотреть любые вопросы о поставках данной оснастки для строительства и комплектующих для нее.

    Крупнощитовая опалубка

    ЭКОНОМСТАНДАРТПРЕМИУМ
    Профиль опалубочный
    (размер мм)
    120*60*2120*60*2,5120*60*3,0
    Профиль перемычек
    (размер мм)
    100*45*1,5100*45*2100*45*2
    Фанера 18 мм
    (класс )
    1 класс1 класс1 класс

    Крупнощитовая опалубка эконом

    НаименованиеДо 100 тыс.руб.от 100 до 300 тыс.руб.от 300 до 500 тыс.рубОт 500 тыс.руб.
    Щиты линейные
    1Щит линейный 1,2х3,0 м22 790 р.22 376 р.21 754 р.21 340 р.
    2Щит линейный 1,1х3,0 м21 143 р.20 758 р.20 182 р.19 797 р.
    3Щит линейный 1,0х3,0 м20 803 р.20 424 р.19 857 р.19 479 р.
    4Щит линейный 0,9х3,0 м18 771 р.18 430 р.17 918 р.17 577 р.
    5Щит линейный 0,8х3,0 м17 652 р.17 331 р.16 849 р.16 528 р.
    6Щит линейный 0,7х3,0 м15 954 р.15 664 р.15 229 р.14 939 р.
    7Щит линейный 0,6х3,0 м15 209 р.14 933 р.14 518 р.14 241 р.
    8Щит линейный 0,5х3,0 м13 798 р.13 547 р.13 171 р.12 920 р.
    9Щит линейный 0,4х3,0 м12 763 р.12 531 р.12 183 р.11 951 р.
    10Щит линейный 0,3х3,0 м11 270 р.11 065 р.10 758 р.10 553 р.
    11Щит линейный 0,2х3,0 м9 772 р.9 594 р.9 328 р.9 150 р.
    Щиты угловые внутренние
    12Щит угловой внутренний 0,3х0,3х3,0 м16 306 р.16 010 р.15 565 р.15 269 р.
    13Щит угловой внутренний 0,5х0,5х3,0 м23 165 р.22 744 р.22 112 р.21 691 р.
    Щиты угловые наружные
    14Щит угловой наружный 0,3х0,3х3,0 м20 659 р.20 283 р.19 720 р.19 344 р.
    15Щит угловой наружный 0,5х0,5х3,0 м24 636 р.24 188 р.23 516 р.23 068 р.
    16Щит угловой наружный 0,6х0,6х3,0 м25 960 р.25 488 р.24 780 р.24 308 р.

    Крупнощитовая опалубка стандарт

    НаименованиеВес кгДо 100 тыс.руб.от 100 до 300 тыс.руб.от 300 до 500 тыс.рубОт 500 тыс.руб.
    Щиты линейные
    1Щит линейный 1,2х3,0 м14625 069 р.24 614 р.23 930 р.23 474 р.
    2Щит линейный 1,1х3,0 м13723 258 р.22 835 р.22 200 р.21 778 р.
    3Щит линейный 1,0х3,0 м12822 882 р.22 466 р.21 842 р.21 426 р.
    4Щит линейный 0,9х3,0 м12020 649 р.20 274 р.19 711 р.19 335 р.
    5Щит линейный 0,8х3,0 м10819 417 р.19 064 р.18 535 р.18 182 р.
    6Щит линейный 0,7х3,0 м9717 549 р.17 230 р.16 752 р.16 433 р.
    7Щит линейный 0,6х3,0 м8816 730 р.16 426 р.15 969 р.15 665 р.
    8Щит линейный 0,5х3,0 м79,515 178 р.14 902 р.14 489 р.14 213 р.
    9Щит линейный 0,4х3,0 м7014 040 р.13 784 р.13 401 р.13 146 р.
    10Щит линейный 0,3х3,0 м6112 398 р.12 172 р.11 834 р.11 609 р.
    11Щит линейный 0,2х3,0 м52,510 748 р.10 553 р.10 260 р.10 064 р.
    Щиты угловые внутренние
    12Щит угловой внутренний 0,3х0,3х3,0 м8017 937 р.17 610 р.17 121 р.16 795 р.
    13Щит угловой внутренний 0,5х0,5х3,0 м13125 482 р.25 018 р.24 324 р.23 860 р.
    14Щит угловой внутренний 0,6х0,6х3,0 м149,626 005 р.25 532 р.24 822 р.24 350 р.
    Щиты угловые наружные
    15Щит угловой наружный 0,3х0,3х3,0 м22 724 р.22 311 р.21 691 р.21 278 р.
    16Щит угловой наружный 0,5х0,5х3,0 м153,327 098 р.26 606 р.25 867 р.25 374 р.
    17Щит угловой наружный 0,6х0,6х3,0 м17228 557 р.28 037 р.27 259 р.26 739 р.
    Щиты универсальные
    18Щит универсальный 1,2х3,0 м166,234 397 р.33 772 р.32 834 р.32 208 р.
    19Щит универсальный 1,1х3,0 м33 263 р.32 659 р.31 751 р.31 147 р.
    20Щит универсальный 1,0х3,0 м14331 908 р.31 328 р.30 458 р.29 878 р.
    21Щит универсальный 0,9х3,0 м132,229 198 р.28 667 р.27 871 р.27 340 р.
    22Щит универсальный 0,8х3,0 м12526 462 р.25 981 р.25 260 р.24 778 р.
    23Щит универсальный 0,7х3,0 м

    Крупнощитовая опалубка премиум

    НаименованиеДо 100 тыс.руб.от 100 до 300 тыс.руб.от 300 до 500 тыс.рубОт 500 тыс.руб.
    Щиты линейные
    1Щит линейный 1,2х3,0 м27 576 р.27 075 р.26 323 р.25 822 р.
    2Щит линейный 1,1х3,0 м25 583 р.25 118 р.24 420 р.23 955 р.
    3Щит линейный 1,0х3,0 м25 170 р.24 713 р.24 026 р.23 569 р.
    4Щит линейный 0,9х3,0 м22 714 р.22 301 р.21 682 р.21 269 р.
    5Щит линейный 0,8х3,0 м21 359 р.20 971 р.20 388 р.20 000 р.
    6Щит линейный 0,7х3,0 м19 304 р.18 953 р.18 427 р.18 076 р.
    7Щит линейный 0,6х3,0 м18 403 р.18 068 р.17 566 р.17 232 р.
    8Щит линейный 0,5х3,0 м16 696 р.16 393 р.15 937 р.15 634 р.
    9Щит линейный 0,4х3,0 м15 443 р.15 163 р.14 741 р.14 461 р.
    10Щит линейный 0,3х3,0 м13 637 р.13 390 р.13 018 р.12 770 р.
    11Щит линейный 0,2х3,0 м11 823 р.11 608 р.11 286 р.11 071 р.
    Щиты угловые внутренние
    12Щит угловой внутренний 0,3х0,3х3,0 м19 730 р.19 371 р.18 833 р.18 475 р.
    13Щит угловой внутренний 0,5х0,5х3,0 м28 030 р.27 520 р.26 756 р.26 246 р.
    14Щит угловой внутренний 0,6х0,6х3,0 м28 605 р.28 085 р.27 305 р.26 785 р.
    Щиты угловые наружные
    15Щит угловой наружный 0,3х0,3х3,0 м24 996 р.24 542 р.23 860 р.23 405 р.
    16Щит угловой наружный 0,5х0,5х3,0 м29 808 р.29 266 р.28 453 р.27 911 р.
    17Щит угловой наружный 0,6х0,6х3,0 м31 412 р.30 841 р.29 985 р.29 413 р.
    Щиты универсальные
    18Щит универсальный 1,2х3,0 м37 837 р.37 149 р.36 117 р.35 429 р.
    19Щит универсальный 1,1х3,0 м36 590 р.35 924 р.34 927 р.34 261 р.
    20Щит универсальный 1,0х3,0 м35 099 р.34 461 р.33 504 р.32 865 р.
    21Щит универсальный 0,9х3,0 м32 118 р.31 534 р.30 658 р.30 074 р.
    22Щит универсальный 0,8х3,0 м29 109 р.28 579 р.27 785 р.27 256 р.
    23Щит универсальный 0,7х3,0 м24 393 р.23 950 р.23 284 р.22 841 р.
    24Щит универсальный 0,6х3,0 м23 635 р.23 206 р.22 561 р.22 131 р.

    Строительство монолитных зданий и сооружений предусматривает обязательное использование крупнощитовой опалубки. Эта специальная конструкция из дерева и металла служит для придания необходимых форм строительным смесям. С помощью крупнощитовой опалубки задаются геометрические размеры строящегося объекта, его положение в пространстве, вид и структура поверхности. Очень важно, чтобы формообразующие элементы были прочными, а вся конструкция имела хорошую стабильность геометрических размеров и надежную устойчивость положения в пространстве.

    Выгодная цена

    Многочисленные строительные компании Москвы и других регионов России, имеют уникальную возможность купить крупнощитовую опалубку напрямую у производителя. Наш завод предлагает высококачественную продукцию по разумной стоимости. На производстве используется современное оборудование, работают высококвалифицированные специалисты. Применение собственных трубопрокатных станов позволяет:

    • изготавливать крупнощитовую опалубку трех видов;
    • формировать честные и оправданные цены на готовые изделия;
    • своевременно выполнять крупные заказы.

    Помимо больших производственных помещений, на территории завода расположен склад готовой продукции, которую можно купить без предварительного оформления заказа. Размеры склада позволяют держать запас основных позиций, и обеспечивать непрерывность их сбыта, как оптом, так и в розницу.

    Расположение производства вблизи Москвы способствует быстрой доставке щитов и сопутствующих материалов по области и городу.

    Ассортиментный ряд

    Крупнощитовая опалубка производится из стального профиля разной толщины. Высокое качество используемых материалов позволяет применять её при различных температурах воздуха. Учитывая потребность покупателей, завод изготавливает три вида щитов:

    • эконом – используется опалубочный профиль 120*60*2 мм, а профиль перемычек 100*45*1,5 мм;
    • стандарт – размер опалубочного профиля 120*60*2,5 мм, перемычки 100*45*2 мм;
    • премиум – применяется опалубочный профиль 120*60*2,5 мм, профиль перемычек 100*45*2 мм.

    Материалом формообразующих элементов является фанера 1 класса, её толщина составляет 18 мм. Конструкция позволяет формировать внешний прямой угол без применения углового элемента. Для этого необходимо соединить щиты перпендикулярно друг другу, используя реечный замок. Цена будет зависеть от вида щита и объема закупочной партии. Вся продукция сертифицирована в соответствии Госстандартом России.

    Назначение

    При помощи разборной крупнощитовой опалубки возводятся монолитные фундаменты и стены различной толщины, колонны зданий, любые железобетонные конструкции. Её универсальность и многоцелевое применение обеспечено возможностью комбинирования разных элементов. Поэтому если вы планируете строительство какого-либо сооружения, мы рекомендуем купить крупнощитовую опалубку именно Дмитровского завода. Мы учитываем потребности каждого клиента, и обеспечиваем индивидуальный подход. Наши цены являются конкурентоспособными как в Москве, так и по всей России.

    Что такое щитовая опалубка и ее использование

    Для создания монолитных конструкций из жидких растворов применяется щитовая опалубка, обеспечивающая удержание бетона в заданной форме до застывания. При достижении допустимой крепости ограничивающие плоскости снимают или передвигают на новое место.

    Общие условия

    Опалубка данного типа имеет идеально ровную поверхность Опалубка данного типа имеет идеально ровную поверхность Ко всем видам опалубки предъявляются такие требования:

    • Жесткость. Усилия на распор, создаваемые застывающей массой, должны компенсироваться конструктивными элементами, креплениями, стойками без деформаций, образования просветов, смещений плоскости. Также необходимо учитывать и переменные нагрузки, возникающие при заливке, выполнении работ по армированию.
    • Влагостойкость. Вода из раствора не должна активно впитываться материалом. Данное качество создается пропиткой водоотталкивающими составами деревянных частей, применением водонепроницаемых материалов как для изготовления, так и для покрытия контактирующей поверхности.
    • Цельность. Наличие щелей приводит к вытеканию влаги (снижается прочность монолита), бетонной смеси (количественные потери), образованию наплывов (дополнительные работы по зачистке).
    • Гладкая поверхность. Сниматься щиты опалубки должны без значительных усилий по разделению с цементной поверхностью, присохших фрагментов, сращивания волокон формы с материалом изделия. Плоскости набираются встык, без перекрытий друг друга.

    Крепление деревянных элементов выполняется изнутри наружу. Шляпка гвоздя, шурупа не должна выступать в сторону заливки больше 0,1 мм. Стягивающие шпильки оборудуются проходными гильзами из несжимаемого материала.

    • Вес. Одна единица не должен быть тяжелее 50 кг для того, чтобы с ним можно было работать вручную. В промышленном строительстве применяются фрагменты весом до 122 кг. Для их безопасной сборки нужны грузоподъемные механизмы.

    Конструктивные исполнения

    По форме щит бывает плоским, угловым, фигурным. Проектный профиль набирается унифицированными стандартными заготовками или дополняется специально изготовленными фрагментами. Деталировка предусматривает использование при строительстве горизонтальных перекрытий, вертикальных, стен, наклонных переходов, сводов.

    Различают такие виды опалубки:

    • Несъемная;
    • Горизонтально перемещаемая;
    • Скользящая;
    • Разборно-переставная;
    • Подъемно-переставная;
    • Блочная.

    Скольжение происходит без разборки формы за счет усилия домкратов. Соблюдение вертикальной оси, горизонта, обеспечивают дополнительными системами выверки. Получается непрерывный монолит из ограниченного пространства формирующей конструкции.

    Размер и материал

    В зависимости от необходимости получения проектных габаритов здания применяют опалубку:

    1. Мелкощитовую с площадью одного щита 1,5-2 м²;
    2. Крупнощитовую с площадью от 2 до 3,96 м²;
    3. Палубы – до 20 м².

    Общая форма комбинируется из листов разных размеров. Палубу делают из ламинированной березовой фанеры толщиной не менее 0,18 м. Срок службы, при правильном изготовлении, может достигать 250 рабочих циклов. Деревянные рамы выполняют из обрезной доски, фанеры.

    Широкая доска в сборке может треснуть под нагрузкой. По показателям прочности лучше всего подходит деталь шириной 20-30 см, толщиной 2,5-5 см.

    Для многоразового использования изделия из древесины и повышения качества монолита, щиты по рабочей поверхности оббивают оцинкованным железом, покрывают пластиком. Использование такой конструкции возможно до 80 циклов. Вариантом плоского исполнения является рамочное изделие. Торцы обрамляются металлическим уголком, повышающим жесткость и плотность стыка.

    Изготовление из листовой стали требует тщательно выверить не только углы, диагонали, но и места расположения соединительных замков. Они должны совпадать при сборке по торцам и торец к широкой стороне. Этим увеличивается количество комбинаций при изготовлении больших площадей (перекрытий в том числе). Наваривают ребра жесткости, подпятники под стойки, домкраты, для использования при заливке перекрытий, углов.

    Несъемное решение

    Уменьшить объем работы, одновременно утеплить, изолировать несущий элемент здания можно применением несъемных листов установленного ограничителя. Материалом служит пенополистирол. Он имеет гладкую поверхность, хорошие теплоизоляционные свойства, гидростойкость, легко поддается обработке своими руками режущим инструментом.

    Это удобно при проведении внутренних работ. Существенный экономический эффект получается в сравнении стоимости 1 м² строительства стены из кирпича аналогичной теплопроводности.

    Универсальное применение

    Многоразовое использование деталей при больших объемах строительства привело к унификации размеров.

    Деревянные рамочные плоскости имеют габарит по длине 0,9-1,8 м с шагом 0,3 м, по ширине 0,3-0,8 м с шагом 0,1 м. Линейные фанерные стандарты по высоте в двух исполнениях: 3 м, 3,3 м. По длине: 0,25 м, далее от 0,3 до 1 м шаг 0,1 м, 1.2 м. Коробчатый (ящичный) тип, замкнутого профиля для колонн, ступеней, имеет модульный размер 0,3 м с вариантами соотношения сторон от 6:1 до 2:1.

    Унифицированная щитовая опалубка состоит из инвентарных плоскостей длиной 0,9; 1,2; 1,5 и 1,8 м, высотой 0,3; 0,4; 0,5 и 0,6 м, креплений и поддерживающих приспособлений. В каркасе для необходимого соединения просверлены отверстия Ø20 мм с шагом 10 см.

    Комплектация

    В комплект унифицированной опалубки входят:

    • Инвентарный щит;
    • Ригели;
    • Балочные струбцины;
    • Фермы;
    • Стойки телескопические;
    • Подкосы, схватки;
    • Навесные площадки/лестницы.

    Допустимое отклонение по плоскости не более 1 мм, разность диагоналей — 3 мм. Местные дефекты (забоины, выщерблены) в пределах 2 мм.

    Сборка

    Соединение производится по высоте 3 замка по каждой стороне. Расположение: одна по центру, две по 0,25 м от края каждая. Стяжки между противоположными сторонами, в зависимости от ширины, располагают от 3 до 4 штук равномерно. Свободные отверстия закрывают заглушками.

    На отдельно стоящий сегмент ставят 2 подкоса, в цельной сборке – через 2-4 м. Под устройство настила для выполнения работ по бетонированию, кронштейны крепят с интервалом 1,2-1,5 м для устойчивой опоры.

    Начинают монтаж с первых 2 щитов одной стороны. Их жестко соединяют между собой, затем поднимают вертикально, выставляя по отметкам, уровню, отвесу. Ту же операцию проводят с противоположной стороной. Соединяют 4 стяжками. Собирают все поле, проводят окончательную выверку.

    Горизонтальная компоновка

    Для перекрытий щиты опалубки устанавливаются в 2 вариантах:

    • Сплошной. Палуба на решетке из балок, опирающаяся на выдвижные домкраты;
    • Наборной. Сборно-разборное поле на опорных домкратах, соединенных продольно с Катковыми опорами.

    Лист ложится на поддерживающую раму из сплава алюминия. Стандартные соотношения ширины (1,-1,8 м) к высоте (0,3-1,8 м) позволяют набирать требуемый размер перекрытия. Опорная стойка рамы включают в себя винтовой домкрат с рабочим ходом 0,6 м.

    Рекомендуем посмотреть видео о том, как производится монтаж щитовой опалубочной конструкции.

    Телескопическая стойка меняет свою высоту за счет хода «труба в трубе» в пределах 1,3 м. Фиксация задана проходом сквозной шпильки через отверстия в трубах через каждые 0,1 м. Верхняя упорная часть имеет гайку для снятия напряжения при разборке, после того, как перекрытие набрало прочность.

    Демонтаж

    На стойку с домкратом ставят 3 вида съемных головок:

    1. Вильчатая. Ставят для одной или двух главных нагруженных балок;
    2. Падающая. После набора бетонной массы перекрытия достаточной прочности дает возможность выборочно снять промежуточные стойки. Нажатие на рычаг опускает прижимную часть на 10 см.
    3. Опорная. Ход 1-2 см дает возможность оценить состояние крепости перекрытия, снять нагрузку для демонтажа.

    Задающий форму стол отделают от застывшей поверхности за счет собственной массы, с использованием специального инструмента (ломиков).

    Посмотрите видео, как производится демонтаж щитовой опалубки.

    Порядок установки и разборки унифицированных комплектующих задается составленной технологической картой. Устанавливается требуемая прочность бетона, допускающая демонтаж, меры безопасности при работе.

    Минимальный показатель прочности бетона при распалубке незагруженных монолитных конструкций:

    • Вертикальных конструкций из условия сохранения формы 0,2-0,3 Мпа;
    • Несущих конструкций в зависимости от пролета 70-80%.

    Демонтаж опалубки перекрытия проводят в такой последовательности:

    • опускают листы на несколько см домкратами рам, телескопических стоек;
    • отрывают щит от монолита;
    • демонтируют опорные балки;
    • снимают крестовые связи рам, сами рамы, стойки.

    Перед установкой на новое место, определением на хранение, поверхность тщательно очищают, смываю водой от цементных остатков. Проводят осмотр на появление дефектов (трещин, сколов).

    Щитовая опалубка

    На современном этапе активно применяются технологии возведения железобетонных каркасов будущих сооружений, с последующим их заполнением. В таком каркасе на монолитный фундамент либо на сваи опираются колонны, которые поддерживают перекрытия после заливки раствором опалубки.

    Опалубка – это конструкция, которая монтируется из одноименных щитов и стоек, соединенных между собой крепежными элементами. Это увеличивает скорость сборки, гарантирует высокий уровень надежности при заливке жидкого бетона до его полного (или допустимого нормативами) застывания.

    Область применения

    Опалубка позволяет возводить монолитные бетонные/железобетонные конструкции:

    • вертикальные (колонны, сваи, стены);
    • горизонтальных (фундамент, межэтажные перекрытия, вертикальные крыши).

    Виды опалубочных конструкций

    В общем случае классификация комплектов опалубки производится по таким категориям:

    1. В зависимости от материала выделяют деревянные, пластиковые и металлические модели (они делятся на стальные и алюминиевые).
    2. По размерам различают крупно- и мелкощитовую опалубку.
      • Крупнощитовую опалубку применяют при обустройстве горизонтальных перекрытий между этажами, а также для заливки фундамента, в редких случаях – стен внутри зданий.
      • Мелкощитовая опалубка используется при заливке небольших по габаритам элементов. Она также позволяет формировать технологические отверстия в фундаменте, стенах, перекрытиях, для последующей прокладки коммуникаций.
    3. По типу монтажа выделяют горизонтальную и вертикальную опалубку, однако учитывая универсальность формирования конструкций, данная классификация является довольно условной.
    4. В подавляющем большинстве случаев применяются съемные опалубки, которые после застывания раствора демонтируются, поэтому могут применяться повторно. Намного реже используются несъемные варианты – щиты, вместе с подпорными элементами остаются в массиве бетона, дополнительно укрепляя всю конструкцию.

    Устройство щитовой опалубки

    Установку рассматриваемого оборудования производят по плану будущего здания или сооружения. В зависимости от размеров и выбранного материала, используется ручной труд или стройтехника. Так, подъемные краны позволяют устанавливать металлические элементы больших размеров. Они скрепляются между собой стяжками, выравниваются по горизонтали и вертикали. Для закрепления в нужном положении применяются кронштейны подходящих параметров.

    Для обустройства углов используются внутренние и внешние опалубочные щиты. По всему периметру выдерживается строго определенный промежуток для обеспечения одинаковой толщины бетонной конструкции.

    Основные характеристики для правильного выбора опалубки

    При выборе опалубки важно обращать внимание на такие ее свойства:

    • прочность материала. Существует прямая зависимость между толщиной щитов, материалом и суммарным весом собираемой конструкции. Лидером по соотношению вес/прочность можно назвать алюминиевые модели, эксплуатация которой, вместе с тем, требует сравнительно больших вложений;
    • стоимость обслуживания. Для разового или нерегулярного строительства разумнее брать в аренду щитовую опалубку. Крупные строительные компании обычно покупают кронштейны, стяжки, подпорные элементы различных видов и размеров, постепенно распределяя издержки по мере эксплуатации опалубки.

    Преимущества щитовой опалубки

    Опалубку можно использовать для быстрого возведения монолитных конструкций с последующей разборкой и установкой в новом месте. Бетонные смеси не взаимодействует с материалами щитов, поэтому при демонтаже опалубки они не деформируются, что позволяет применять ее многократно.

    Какой бывает щитовая опалубка и как ее установить?

    1. Особенности
    2. Сферы применения
    3. Основные виды
      • Мелкощитовая
      • Крупнощитовая
    4. Материалы щитов
    5. Что необходимо для работ?
    6. Расчёт и правила монтажа
      • Для фундамента
      • Для создания перекрытий

    Почти все существующие типы современных фундаментов создаются при помощи применения такой конструкции, как опалубка. Она используется не только для фиксирования требуемой ширины и глубины фундаментной основы, но и в ряде случаев для укрепления конструкции и придания ей дополнительной жёсткости. Кроме того, опалубка имеет идеально ровную поверхность, что будет лучшим решением для нанесения материалов гидроизоляционного типа.

    Интересным решением для строительства сразу нескольких объектов будет щитовая опалубка. Она может использоваться повторно. Её устанавливают, а после заливки бетоном убирают. Попробуем разобраться, что это за конструкция и как её правильно применять.

    Особенности

    Щитовая опалубка для стен и фундамента является разборной конструкцией, демонтаж которой осуществляется после того, как бетон в ней полностью застынет. Она относится к так называемым специальным каркасам. Её устройство таково.

    • Щиты. Являются основным элементом конструкции. Их поверхности должны быть гладкие и ровные, ведь именно они будут создавать вид готового монолита. Щитовая опалубка, для создания которой могут быть применены различные материалы, обычно прикрепляется к каркасу.
    • Элементы крепежа. Здесь ими являются болты или специальные замки. Их используют, чтобы собрать конструкцию из разрозненных частей в единое целое.
    • Оборудование, позволяющее поддерживать конструкцию в устойчивом положении. Обычно его делают из материала, невосприимчивого к нагрузкам. Причина в том, что оно должно будет удерживать большой вес и нагрузку, которые появляются после заливки бетонного раствора в опалубку.

    Работы по установке опалубки должны осуществляться на ровной и чистой поверхности, которая перед этим была качественно утрамбована. Важно, чтобы рассматриваемая категория опалубки была смонтирована правильно и соответствовала требуемым габаритам: длине, высоте, ширине, толщине. При помощи отвеса проводят её проверку на перпендикулярность к основанию.

    При её установке следует обеспечить герметичность щитов в районе стыков. После демонтажа её следует очистить и убрать на хранение в надёжное место.

    Сферы применения

    Основной особенностью подобного приспособления будет его универсальность и возможность использования не только для монолитного строительства, но и для возведения любых типов поверхностей.

    Если смотреть на назначение, то подобные системы делят на несколько категорий.

    • Для бетонирования фундамента и стен. В большинстве случаев применяют для этих целей конструкцию мелкощитового типа. Причина – отсутствие необходимости привлечения различных грузоподъёмных механизмов. В этом случае все работы легко сделать самостоятельно за несколько часов.
    • Для создания круглых столбов и колонн. Щиты рассматриваемого вида опалубки используются для создания башен, а также зернохранилищ элеваторного типа.
    • Для заливания перекрытий. Такие конструкции применяют при возведении объектов различной высоты и назначения из железобетона. Также применяют щитовую опалубку как внешнюю поверхность несущего типа при создании проёмов для оконных и дверных блоков.

    Основные виды

    Если говорить об основных видах щитовой опалубки, то обычно разделяют две категории, имеющие свои конструкционные особенности:

    • мелкощитовая;
    • крупнощитовая.

    Попытаемся разобраться, в чём различия этих категорий и какие они имеют особенности.

    Мелкощитовая

    Этот тип опалубки отличается тем, что площадь щитов составляет не более 5 квадратных метров. Обычно наиболее популярными моделями тут выступают конструкции с габаритами 750х3000 и 1200х3000 мм.

    Крупнощитовая

    Если говорить о крупнощитовой опалубке, то обычно площадь щитов в этом случае колеблется в пределах 5-80 квадратных метров, а масса элементов составляет не более 50 килограммов. Это даёт возможность проводить сборку вручную.

    Отметим, что выбор категории опалубки будет зависеть именно от габаритов сооружения. Часто бывает так, что при возведении построек применяют оба типа опалубки.

    Материалы щитов

    Опалубка бывает съёмная и несъёмная. Современные модели второго типа обычно создают из пенополистирола или материалов, имеющих схожие свойства. Подобная сборная конструкция является гидроизоляционным и теплоизоляционным покрытием, из-за чего после того, как основание высохнет, достаточно будет лишь закрыть стыки между плитами при помощи монтажной пены или герметика.

    Отметим, что съёмная инвентарная опалубка мелкощитового и крупнощитового типа бывает:

    • алюминиевая либо стальная;
    • пластиковая;
    • деревянная.

    Теперь скажем о каждой несколько подробнее.

    • Стальные решения отличаются массивностью, большой массой, но и одновременно высокой прочностью. Обычно стальной или алюминиевый вариант применяют на строительстве больших объектов, где высокая прочность защитных фундаментных конструкций является важным моментом. В частном строительстве данную категорию почти не применяют из-за высокой стоимости. Опалубочный щит из алюминия будет легче, но он легко гнётся под нагрузками, по причине чего часто требуется применять различные механизмы поддержки. Такие изделия относятся к категории многоразовых.
    • Пластиковые конструкции могут иметь любую форму и размеры, что даёт возможность произвести заливку даже круглых оснований. Обычно их применяют при возведении зданий большой этажности. Учитывая, что здесь много комплектующих, они отлично подойдут для дизайна фасадов. Правда, стоимость такой конструкции высокая. Но в то же время её можно быстро установить, и она имеет малый вес.
    • Деревянные конструкции имеют простое устройство, малый вес и их очень просто устанавливать. Опалубка подобного типа обычно делается самостоятельно, но древесина как материал имеет ряд недостатков. Например, её редко можно использовать ещё раз, а налипший на поверхность бетон потом очень трудно отчистить. Но зато она очень доступна.

    Что необходимо для работ?

    Если решено самостоятельно сделать опалубку, то лучше будет создать универсальный линейный вариант из дерева для проведения небольших объёмов работ. Это даст возможность существенно сэкономить деньги на покупку или аренду рассматриваемой конструкции.

    Для её создания потребуется иметь под рукой:

    • строительный степлер;
    • картон либо полиэтилен;
    • стяжки для крепления, а также сам крепёж;
    • древесину, устойчивую к воздействию влаги;
    • бруски для соединения щитовых элементов.

    Кроме того, чтобы придать внутренней поверхности ровность, на доски требуется натянуть плёнку либо прикрепить картон. Правда, иногда используют трубки, поддерживающие каркас до момента, пока он не будет сделан, а его элементы надёжно скреплены друг с другом. Следует только приготовить и нарезать доски по размерам, после чего можно сбить щиты.

    Добавим, что при последующем использовании потребуется специальная смазка, которой понадобится обработать такой щит. Это позволит потом проще снимать остатки бетона с конструкции, ведь он не будет налипать.

    Расчёт и правила монтажа

    При осуществлении заливки конструкции монолитного типа следует максимально точно определить, какое количество материалов потребуется для изготовления щитов.

    Для фундамента

    • Определите высоту основания, принимая в расчёт припуски.
    • Уточните длину объектного периметра.
    • Определите толщину пиломатериала. Она должна быть указана в проекте. Если показателя там нет, то следует подбирать толщину с учётом работ, которые предстоит сделать. Но обычно применяют доску обрезную 25-30 мм.

    Длину объекта следует двукратно умножить, выставив щиты друг напротив друга, а полученный результат помножить на толщину и высоту материала. Полученное значение и будет объёмом пиломатериала, что требуется для создания линейных опалубочных щитов. Также потребуется подготовить бруски как заглушки и подкосы.

    Для создания перекрытий

    • Определите высоту и площадь помещения.
    • Проверьте, какой толщины перекрытие должно быть по проекту.
    • Расход опор телескопического типа будет следующим – по одной на квадратный метр. Также понадобится соответствующее количество треног.
    • Пиломатериал требуется распределять из расчёта в 3,5 погонных метра на каждый квадрат, который будет заливаться.
    • Следует подготовить и листы фанеры соответственно площади перекрытий.

    Для заливки стен сначала потребуется вычислить площадь конструкции, принимая во внимание приспуски. Все расчёты следует вести так же, как для устройства фундамента.

    В любом случае заготовка древесины должна делаться с определённым запасом. Требуется заметить, что опалубочные щиты – вещь универсальная и могут использоваться для заливания любого сооружения.

    Теперь приведём примерные правила монтажа. Не забывайте, что они будут определяться назначением опалубки:

    • сначала осуществляется тщательная разметка в местах, где будут монтироваться щиты для опалубки;
    • осуществление сборки панелей, а также монтаж элементов скрепления и закладных частей;
    • установка щитов чётко по разметке, нанесённой ранее;
    • монтаж ограничителей толщины для конструкций несущего типа, а также проёмов окон и дверей;
    • установка опалубочных щитов с противоположной стороны линий осевого типа и их последующее скрепление между собой;
    • установка щитов торцевого типа;
    • надёжное закрепление элементов конструкции между собой при помощи болтов стяжного типа;
    • установка приготовленных заранее армированных каркасов по нанесённой разметке;
    • создание прочного слоя между опалубкой и арматурой при помощи фиксаторов из полимеров.

    Когда щитовая опалубка выполнит свою функцию, то есть после застывания бетона, можно убирать её в рамках установленных норм и правил.

    Как установить щитовую опалубку, смотрите в видео.

    Размеры опалубки щитовой СТАЛЬ

    Номенклатура щитов опалубки стальных

    Щит Н=3,0 мЩит Н=3,3 мЩит Н=2,7 мЩит Н=1,5 мЩит Н=1,2 м
    1,2х3,02,4х3,32,4х2,71,2х1,50,3х1,2
    1,1х3,01,2х3,31,2х2,71,0х1,51,2х1,2
    1,0х3,01,1х3,31,0х2,70,9х1,51,0х1,2
    0,9х3,01,0х3,30,9х2,70,8х1,50,9х1,2
    0,85х3,00,9х3,30,8х2,70,7х1,50,8х1,2
    0,8х3,00,8х3,30,75х2,70,75х1,50,7х1,2
    0,78х3,00,75х3,30,7х2,70,6х1,50,75х1,2
    0,76х3,00,7х3,30,65х2,70,65х1,50,65х1,2
    0,75х3,00,65х3,30,6х2,70,5х1,50,5х1,2
    0,74х3,00,6х3,30,55х2,70,55х1,50,55х1,2
    0,7х3,00,55х3,30,5х2,70,4х1,50,45х1,2
    0,65х3,00,5х3,30,45х2,70,45х1,50,3х1,2
    0,6х3,00,45х3,30,4х2,70,3х1,50,6х1,2
    0,55х3,00,4х3,30,3х2,70,25х1,50,4х1,2
    0,5х3,00,3х3,30,25х2,70,25х1,2
    0,45х3,00,25х3,3
    0,4х3,0
    0,35×3,0
    0,3,0×3,0
    0,25х3,0
    0,2х3,0

    Щиты универсальные

    Щит универсальный 1,2х3,0Щит универсальный 1,2*3,3Щит универсальный1,2х2,7Щит универсальный 1,2х1,5Щит универсальный 0,9х1,2
    Щит универсальный 1,0х3,0Щит универсальный 0,9х3,3Щит универсальный 0,9х2,7Щит универсальный 0,9х1,5Щит универсальный 0,8х1,2
    Щит универсальный 0,9х3,0Щит универсальный 0,8×3,3Щит универсальный 0,8х2,7Щит универсальный 0,8х1,5Щит универсальный 0,76х1,2
    Щит универсальный 0,8х3,0Щит универсальный 0,7х3,3Щит универсальный 0,76х2,7Щит универсальный 0,76х1,5Щит универсальный 0,7х1,2
    Щит универсальный 0,7х3,0Щит универсальный 0,75×3,3Щит универсальный 0,7*2,7Щит универсальный 1,2х1,2
    Щит универсальный 0,76х3,0Щит универсальный 0,76х3,3
    Щит универсальный 0,75х3,0Щит универсальный 0,6×3,3
    Щит универсальный 0,6х3,0

    Щиты угловые

    ЩУУВ 0,5х0,3х3,0ЩУУВ 0,3х0,5х3,3 ПЩУУВ 0,3х0,5х2,7ЩУВ 0,3х0,3х1,5ЩУУВ 0,3х0,5х1,2
    ЩУУВ 0,5х0,3х3,0ЩУУВ 0,3х0,5х3,3 ЛЩШВ 0,3х0,3х2,7ЩУН 0,7х1,5ЩУВ 0,3х0,3х1,2
    ЩШВ 0,3х0,3х3,0ЩУВ 0,3х0,3х3,3УШН 0,1х0,1х2,7ЩУУВ 0,5х0,3х1,5ЩШВ 0,3х0,3х1,2
    УШН 0,1х0,1х3,0ЩШВ 0,3х0,3х3,3ЩУВ 0,3х0,3х2,7УШН 0,1х0,1х1,5УШН 0,1х0,1х1,2
    ЩУВ 0,3х0,3х3,0УШН 0,1х0,1х3,3ЩШВ 0,3х0,3х1,5
    ЩУВ 0,3х0,4х3,0
    ЩУВ 0,3х0,5х3,0
    ЩУВ 0,4х0,4х3,0
    Угол распалубочный УР 3,0Угол распалубочный УР 3,3Угол распалубочный УР2,7Угол распалубочный УР 1,5Угол распалубочный УР1,2
    Уголок У 0,12х0,12х3,0 мУголок У0,12х0,12х3,3Уголок У0,12х0,12х2,7Уголок У0,12х0,12х1.5Уголок У 0,12х0,12х1,2
    Щит компенсатор ЩК 0,3х3,0 мЩит компенсатор ЩК 0,3х3,3 мЩит компенсатор 0,3х2,7Щит компенсатор 0,3х1,5Щит компенсатор 0,3х1,2

    Или пишите нам на почту: sale@vm-opora.ru

    Главный офис:
    249092, Калужская обл.,
    г. Малоярославец,
    ул. Энтузиастов, д.8

    Производство и склад:
    249092, Калужская обл.,
    г. Малоярославец, ул. Мирная, д.3

    Телефоны:
    +7 (484) 315-26-55
    +7 (919) 030-61-14

    МостоСтройИнжиниринг —
    производство и поставка
    вспомогательного оборудования для строительства мостов и дорог.

    Внимание! Цены на сайте носят информационный характер и не являются публичной офертой.

    голоса
    Рейтинг статьи
    Читать еще:  Как правильно делать пароизоляцию стен?
    Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
